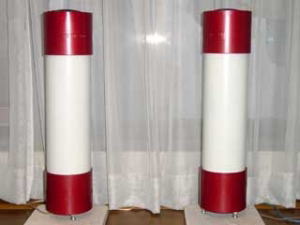

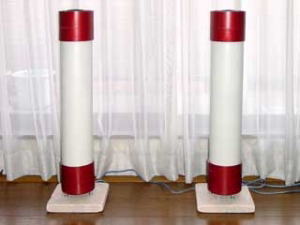

モーレアミニSPR

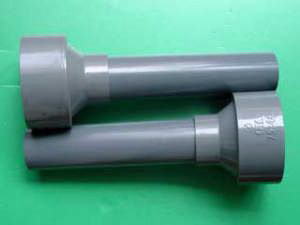

スパイラルの音がもう一つ気に入らなかったので、今日、バスレフに替えてみました。どちらかというと、こちらのほうが、音はよさそうです。
それで、ついでというか、モーレア一号にも、バスレフポートを取り付けました。詳細はこれからホームページにアップする予定です。

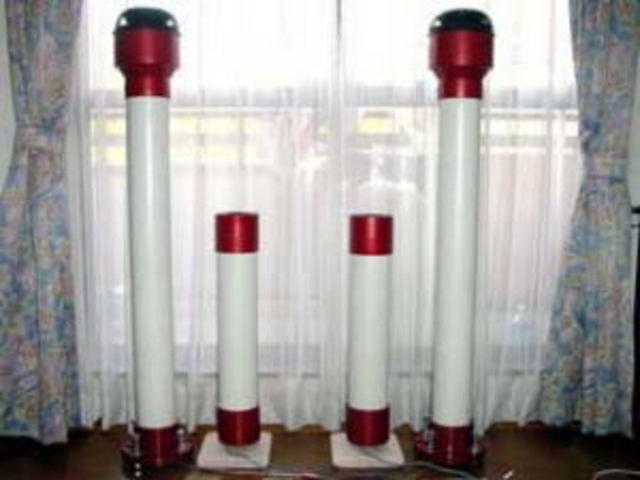

今は、モーレア１号と２号をパラレルにつないで、鳴らしています。モーレア２号のスピーカーの能率が１号に比べて悪いので、１号の音が中心です。
こんなむちゃくちゃでいいんでしょうか？

モレア　様
私、３Ｄスパイラル・ホーン・スピーカーのＨＰのウエブマス
ターTakenaka と申します。
貴ＨＰの「パイプスピーカーの制作」内の「スパイラル」およ
び「完成」のページを拝見いたしました。
「完成」にはスパイラルの効果がないことが述べられています
。「スパイラルの作り方を変えれば可能性はあると思いますが
」という但し書きはありますが、訪問者の大部分はスパイラル
に関する良い印象は持たないでしょう。

指摘申し上げたいのは、モレア様のスパイラルの使い方に重大
な間違いがあるということです。
（１）パイプとスパイラルを接着していない：私のＨＰにはエ
ポキシにより接着すべきことが細かく書かれています。

（２）パイプの長さとスパイラルの長さが異なる：スパイラル
の上または下に直管部分があると良い結果は得られません。私
のＨＰでは全ての制作例においてパイプ長とスパイラル長は同
じになっています。

以上２点は重大な間違いであり、正しい評価がなされていませ
ん。
スパイラルに関する記述を貴ＨＰから削除されるよう希望いた
します。

モーレアさん
はじめまして、たかと申します。
私もスパイラルＳＰを作って愛用しておりますが、モーレアさんのスパイラルについてですが、takenakaさんがおっしゃる通りパイプ内面とスパイラルで隙間から音漏れで音がにごっていると思います。私も最初にスパイラルが出来上がって試聴しましたら同様でした。エポキシは高価ですのでボンドG17でしたら３００ｇ５００円もしないので流し込んで見てください。接着強度はコニシさんに確認しましたので十分です。

ではでは

Takenakaさん
はじめましてたかです。
スパイラルのアイデアを使用させて頂き有り難うございます。
今回のTakenakaさんのコメントで気になりましたので申し上げます。
モーレアさんのスパイラルについてのコメントで間違いないと思いますが、

＞スパイラルに関する記述を貴ＨＰから削除・・
ということですがまず、指摘した点でモーレアさんに追試して頂いて試聴してからの訂正をお願いしたほうがスマートだと考えますしTakenakaさんが第３者に誤解されてしまってはスパイラルSPの一愛用者としては残念と思う次第です。

では

Takenakaさん、初めまして
スパイラルの作り方に関し、貴重なアドバイスを有り難うございます。
確かにご指摘のように、スパイラルとパイプ内面は接着していませんし、1mの直管の下に長さ30cmほどのスパイラルを入れているだけなので、それが原因で、気に入った音が得られなかったのかもしれません。その上、芯棒には穴のあいたままのVP管を使っていますので、Takenakaさんからすれば、「そんなむちゃくちゃな作り方をして、スパイラルを汚すな」という事なんでしょうね。良く理解できます。
Takenakaさんの３Ｄスパイラル・ホーンの評判をけなすことになるのは本意ではありませんので、私のHPからスパイラルの部分を削除します。まだスパイラルをあきらめたわけではありませんので、たかさんのアドバイスも参考に、いろいろやってみて良い効果が得られたら、また掲載するつもりです。なにしろケーブルを100mも買ってしまいました。
Yoshii9タイプで、スパイラルを使っておられる方のアドバイスがありましたらお願いします。

＞Takenakaさん
当方もスパイラルホーンの印象を悪くするつもりは全くありませんので、
ご指摘の内容を後ほどサイトの方にＵＰしたいと思います。

＞たかさん
色々ありがとうございました。

＞モーレアさん
上記のようにする予定です。

モーレアさんから記事変更の依頼がありましたので
変更致しました。

管理人さん、お手数をおかけしました。
Takenakaさん、スパイラルの部分はすべて削除しました。
またスパイラルにチャレンジして、気に入ったのができたら、この場で報告します。

管理人さんとモーレアさん、大変ごめいわくおかけしました。
削除をお願いしたことは大人げなかったと反省しています。
モーレアさん、ぜひ今後もスパイラルの研究を続け、結果を貴ＨＰ上で発表して下さい。失敗例は貴重なネガティブデータですので、ぜひご発表に含めて下さい。
今後のご健闘を祈ります。

＞Takenakaさん
いえいえとんでもございません。
管理人としてまとめる事が出来ず力不足でした。
Takenakaさん、今度スパイラルの新作出来ましたら
是非ご投稿下さいませ！

Tanenakaさん、管理人さん　いろいろ有り難うございました。
是非ともスパイラルでいい音を出してみたいと思っています。いろいろやってみていい音が出たら、また投稿致しますので、そのときにはよろしくお願いします。

たかさん、初めまして。ややこしいですが、ローマ字のtakaです（笑）。
モーレアさんお久しぶりです。スパイラルで話題になってますね。
Tanenakaさん、以前、メールで直管にスパイラルを入れたらどうなるかのアドバイス頂いたものです。その節はお世話になりました。その際に、Tanenakaさんから、直管にスパイラルは不向きとアドバイスを頂いておりました。結局takao7制作過程で、だめもとで２1cmのスパイラルを入れてみたところ、フラットに音はのびるものの好みに合わず。バスレフは箱SPみたいに詰まった感じで、いろいろ試行錯誤のあげく、バスレフとスパイラルの合いの子がばっちり決まって現在に至ります。
市販でもあるようですが、複合ポートとでも言うのでしょうか、Tanenakaさんのスパイラルがなかったら、takao7は完成していなかったでしょう。バスレフだけでは空気が揺れるローエンド、抜けの良さはありませんでした。
続く

続き
モーレアさんのタイプも私のと同様の作りをされたのだと思いますが、微妙な管の太さや長さで大きく変わるので（私もいろいろやりました）、あきらめずにトライしてみてください。
バスレフとスパイラルの合いの子がいけることはミニオフ会で聴いて頂いたとおりですので（笑）また連絡ください。

takaさん、こんにちは。ミニオフではお世話になりました。

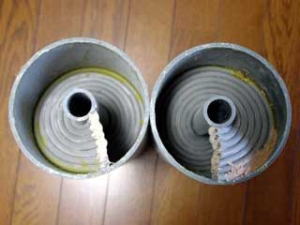

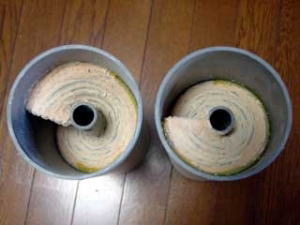

スパイラルを管に接着してしまうと、やり直しがきかないので、カーペットを内側に貼った状態で、押し込んだのですが、やはりそれがよくなかったようです。
こんどはTakenakaさんの言われるように、スパイラルと管の長さを同じにして、きっちりと接着したものを作り、音を聞いてみるつもりです。そしてその音を基準に、長さを変えたり、など試行錯誤をするつもりです。時間がかかりそうですが、また結果を報告します。
じつは最大の問題点は、私の耳ではうまく音が聞き分けられないこと。だれかに聞いてもらわないとだめかもしれません。

エポキシ接着剤ですが、100円ショップで売ってますよ。
たしかセリア(セディア?)とかいう100円ショップだったと思います。
量的にも普通のとほとんど変わりませんし、かなりお得です。(^^)v

エンビームさん、有り難うございます。今度気をつけて探してみます。
百円ショップは休みになると出かけているような気がします。
今日は椰子の実、キャンデーケース、ウッドパテなどを買いました。何を作るかはお楽しみ、うまくいけば（塩ビではないので）私のホームページで紹介します。

はじめまして。私もスパイラルホーンスピーカーを自作しました。H-75（FOSTEX FE83E）ではなかなかの出来です。詳しくはホームページを立ち上げましたのでご覧ください。 (www.h7.dion.ne.jp)
ところで塩ビパイプの延長上にスパイラルを入れた場合はまったく低音が出ませんでした。これは空気室の形状にあるものと思われます。スパイラルの上部にそのまま空気室がある場合うまくいきません。近く、自作第一弾のそのスピーカーのｆ特などを公開しようとおもいます。

＞kumasanさん
はじめまして。
サイト訪問させて頂きました。
kumasanさんの工作技術には脱帽です！
これからも宜しくお願いします。

自作第一弾の失敗作（塩ビスピーカー）ですが、ホームページにアップしましたので良かったら見てください。よろしくお願いします。 (www.h7.dion.ne.jp)

kumasanさん。サイト見せて頂きました。
ｆ特はずいぶん参考になりました。何か別の方法を考えてみます。
それにしてもkumasanさんのスピーカーは仕上げがきれいですね。

ふと思ったのですが、ユニットの取り付けを上下逆にすれば
「逆ホーン」になりますよね。どんな音になるのか興味津々です。

長野さん、こんにちは。
上下を逆にすると、スピーカーの磁石と鉛がスパイラルにつっかえてしまうので、このままではできません。上部はそのために４ｃｍほど開けています。もう少し考えてから接着すればよかったのですが。
実は今回の作品は実験のベース機で、上部の空気室を少し長くするとか、下にチーズ管をつけてみるとかといったことをやって音の変化を見てみたいと思っています。その実験の一環として、逆ホーンも試して報告します。
管理人さんから指摘された心棒の穴ですが、パテで塞いでも音に大きな変化はありませんでした。なので、開けたままにしてコードを通しています。

＞モーレアさん
芯棒は塞いでもダメだったのですか?。
では、皆さんのコメント待ちですね。
スパイラルホーン自作の先輩の皆さん、コメント宜しくお願い致します。m(__)m

モーレアさん。こんにちは。
以前私もモーレアさんが作ったものに近いものを作ったのですが、中音がきつく、グラスウールを空気室にたくさん詰めたことがありました。たしかに吸音されて良くなったのですが、もともと低音が出ていないようでした。チーズ管を付けて空気室からそらしてスパイラルを付けると低音もばっちり出ますよー。

モーレアさんおはようございます。

＞現時点で気になることは、音が響きすぎているように感じることです。
＞他に響きを抑えるいい方法がないでしょうか？
スパイラルの上にユニットの状態ですが、ユニットとスパイラルの間に空気室を設けてＳＰに空気負荷制動を掛けてみてください。（チーズｅｔｃとか）ユニットによってはデッドマスの付加も効果的です。私の場合はさらにスプリング式デッドマスで７.７７Ｋｇを掛けてフイ-バーしています。（＾＾；）
念のため、下からもたっぷり接着剤を流し込んでラッパ（スパイラル）に有るかもしれないピンホール、接着キャプタイア間の小さい隙間を完全に埋めて音漏れで音がにごらないようにします。
底部ラッパ開口部隙間は４センチ以上、できれば８程度ある高床式がいいかもです。これは一概にはいえませんので色々お試しください。
あと、気になるのはＶＵ管だと筒鳴りしますのでパイプを強化します。私の場合はケーブルをマキマキ強力固着してＶＰ管以上の強度にしています。縛り方も亀甲縛りとか色々工夫してみてください。（笑）

ではでは

kumasanさん、たかさん　アドバイス有り難うございます。
チーズ管とか、ソケットとかをいくつか用意して、さまざまな組み合わせを試してみるのがよさそうですね。
外観すっきり、内部は工夫がいっぱいというのが私の理想なので、できれば管内部の見えないところの対策を優先しようと思います。
亀甲縛りはちょっとあれなんで（笑）、実験がうまく行ったら、最終的にはVP100を使ってみたいです。でも４ｍしか売ってないようですし。。。

今日は朝から、VU100を短く切った筒、ソケット、チーズ管などを用意し、様々な組み合わせを試してみました。試聴に使った音楽は寺井尚子Jazz Waltzなど。いろいろしている内に訳がわからなくなってしまったのですが、いくつか確認できました。
・取り外し可能なバスレフポートは低音増強効果がみられず、逆に中音がやせる。これはきっと取り付け方法が悪いから。接着剤でパイプにつけると効果があるかもしれないが、これは後戻りできないのでやっていない。
・スパイラルは、たかさんのアドバイスにあるように、スピーカとの間に空気室を作ると、響き防止に効果があった。
・何もつけないパイプだけというのが一番素直な音だが、筒鳴りなのか響きがある。
・kumasanさんの方式は効果があった。ただそのままではスピーカーが自立しないのと、置き場所に困るのが課題。

（つづく）

つづき

ということで、何も結論は出なかったのですが、今後の方法としては二つあると思っています。
１．パイプをVU100からVP100に代える。
２．上部に空気室のあるスパイラルを作る。このスパイラルには接着剤で隙間を無くす。できればパイプはVP100。

気になるのがVP100です。今朝コーナンでみたら4mしかなく、4500円ほどの値段でした。まだ買う勇気がでません。

VP100で効果があったよというかたがいらっしゃいましたら、私に勇気をください。

では。

＞モーレアさん
VP管は確かに肉厚で良いでしょうね。
豊田高専のオフ会でsuisyuさんからもらってきた
あの大きい塩ビ管もVP管です。
まだ全然手をつけてません。(^_^;)
今年中には完成を目指します！
