DOKAN6

＞たかさん
UP済みましたので、確認メールを出したのですが、
戻って来てしまいますので、こちらで失礼します。
間違えやご要望ありましたら管理人までメール下さいませ。

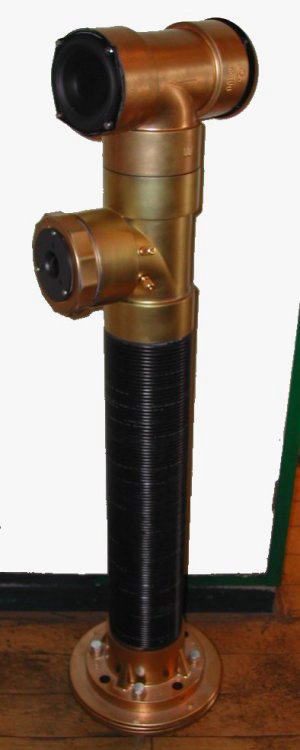

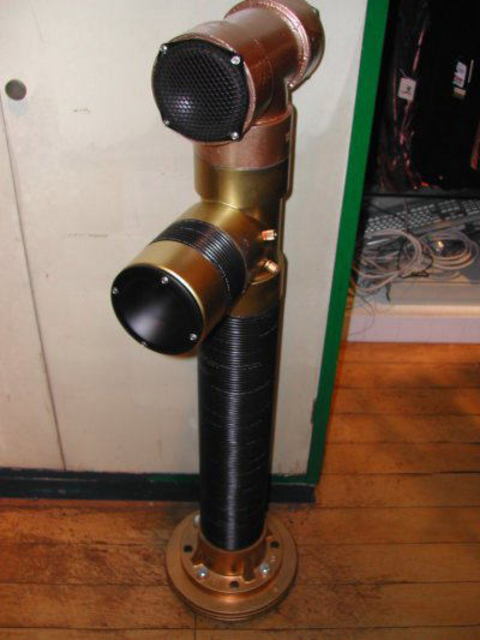

しかし迫力ある音が出そうなスピーカーですね！！

見ているだけで気分が落ち着くような骨董品のような
風格のある佇まいのスピーカです。
音を聴いてみたいものです。

外部仕上げの手本と前作のとき思っておりました、
今回もなかなかですね！　内部もですが

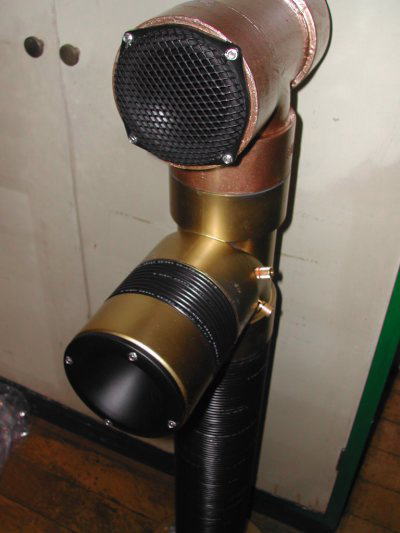

ツゥイター部分は､ねじ込み式ですか？　いろいろあるのですね！

たかさん

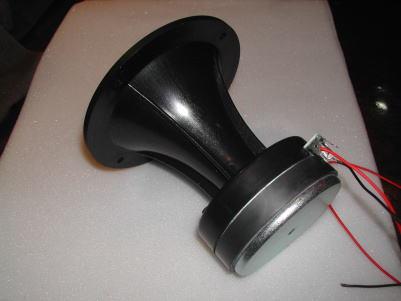

写真を見せていただいたのですが，ユニットは，ウーファーがDaytonの5インチでトゥイーターがAudaxのトゥイーターですか？

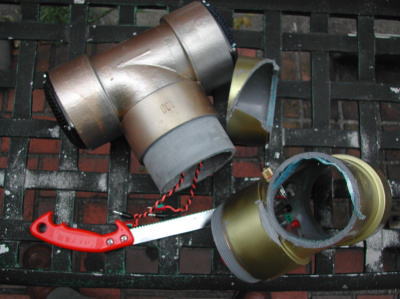

ウーハー背面向かい合わせは考え付いてもなかなか構造まではいかないし。
その音圧に耐える実際の工作が大変でしたでしょう。

できるものなら、オフ会で聞かせていただきたいです。
出席できないようでしたら、メインの部分を宅配してもらうとかｗ

＞管理人さん
もう少し後かなと思っていましたがさっそくの公開ありがとうございました。

＞長野さん
ご無沙汰しています。
このＳＰを見た悪友知人はとても長野さんがおっしゃるようなことは言ってくれませんでした。
お寺の仏具とかガンダムの新兵器とか作ってんかいなと言ってくれてます。(^^);
それから私も長野さんの巨大ホーン（３２Ｈｚ）を一度聴いてみたいなと念願していますのでそのうち東京でオフがあればなと思っております。

＞mrtさん
はじめましてたかです。
ツゥイター部分はおっしゃるとおりネジ込み式です。管材屋さんで掃除口として扱っています。
キャップだけ外して挟んでいる３ミリ厚アクリ円板（ネットワーク回路付）を取り出して簡単に回路変更を出来るようにと考えています。（クロスオーバーの変更）

＞豊田高専放送研究部さん
はじめましてたかです。

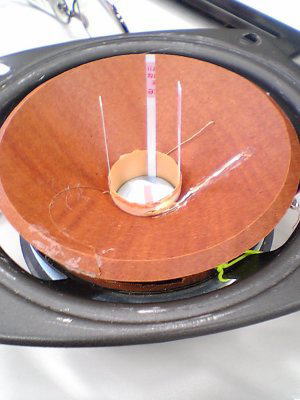

ユニットはデンオンのSC-E717R-M（生産完了品）です。これは商店街のイベントで「パソコンスピーカーを作っていい音を聞こう」を企画してfiveGさんにフォスターフルレンジが１５０円であるというので見に行って、結局そのＳＰはあまりにマグネットがしょぼいのでやめまして、前から気になっていた６本９８００円のデンオンセットをおもわず買ってきたんです。
(www.fiveg.net)

東京オフでしたら私の家でもできますよ定員５名くらいかな
いまのところそんなに人数いませんから(^^;

＞ブライダルさん
はじめましてたかです。
先月、こちらをまとめ読みした際ですがブライダルさんの油加工にはさすが、神におつかえする方のなせる技と驚嘆しました。
名古屋オフ会への出席ですが今回は見合わせさせて下さい。私もＳＰ箱は全て処分しましたので現在ＳＰはＤＯＫＡＮしかございませんのでなにしろ毎晩ＣＤ１枚聞かないと寝付けないもので困るのです。
またトップユニットだけでも宅配ということですがやはりスパイラルが無いパイプではずいぶん音が違いますので次の機会には是非ということでよろしくお願いします。

あ、どもども。
了解しました。
あの、まきまきの中はスパイラルですか。
おお???凄すぎマスｗ
聞かせていただける機会が与えられますように。アーメン

＞長野さん
いいですね東京オフ、個人的には夏休みも無くバタバタしてますので出来れば来月中旬を希望します。
しかし東京はそんなにパイプＳＰビルダーは少ないんですか？
もっとたくさんいると思い込んでました。
では

たかさんも東京だったんですか！
意外と少ないんですよ、関東の塩ビ管スピーカーユーザー。

＞管理人さん
私の周りでは１０年前からプロッターのロールペーパー芯（紙筒）にタンデムＳＰ取付する人とか、最近ではこちらのサイトを見て試作を始めたアンプビルダーの話を良く聞きますので結構多いんではと思っておりました。

私も「丸いスピーカーをカンオケみたいな四角い箱にいれたら出てくる音は死んでるに決まっている」という憎まれ口をタタイテ従来型のオーディオマニアさんから顰蹙を買っています。（＾＾）；
でも半分は本気ですし、なにしろ「楽しくなければオーディオじゃない」と思っていますので皆さんの自由な発想のＳＰにはいつも楽しませてもらっています。

「丸いスピーカーをカンオケみたいな四角い箱にいれたら出てくる音は死んでるに決まっている」
そうですそうです！　うんうん。
私は四角い箱のスピーカだけは一生作らないとおもう。
最初に塩ビスピーカ作ったとき、それまでの箱は迷わず
たたき壊しました（安モンでしたけど）

位相の件、同相のほうが良いそうですね!
当方も逆相のほうがよいとおもってました。
よく考えると外部では、打消し合いますね！
内部の事ばかり考えてました。

復活おめでとうございます。
作っては、壊し、壊しては、改良し、・・・。
これが我々塩ビ管つかいの醍醐味ですね。
聴いてみたいです。

mrtさん
ごぶさたしてます。
そうなんです密閉とバックロードでは正反対なんですね、思い込みが強すぎました。面白いのはＳＰの頭に手で触ってみますと振動が１/３位になっています。
音エネルギーが空気を動かさないでパイプを揺らしていたのが良くわかりました。

mrtさん
ごぶさたしてます。
そうなんです密閉とバックロードでは正反対なんですね、思い込みが強すぎました。面白いのはＳＰの頭に手で触ってみますと振動が１/３位になっています。
音エネルギーが空気を動かさないでパイプを揺らしていたのが良くわかりました。

mrtさんごぶさたしてます。
そうなんです密閉とバックロードでは正反対なんですね、思い込みが強すぎました。面白いのはＳＰの頭に手で触ってみますと振動が１/３位になっています。
音エネルギーが空気を動かさないでパイプを揺らしていたのが良くわかりました。

地蔵さん
こんばんは、横浜オフではありがとうございました。
いまでもタイタンの音が耳に焼きついてます。次作はスッキリクリアな聞き疲れしないものを作りたいと思っていますのでまたお会いできましたら色々と教えてください。

私も、タンデムでは同じような経験をしました。
富士通テンのサブウーファが正相接続だったので、同じようにしたのですが、全く音が出ず、逆相にしたら、しっかりと出るようになりました。
(www5a.biglobe.ne.jp)

たかさんの場合、正相が正解とのことですが、ユニットの取り付け方が私と逆なのでしょうか？

モーレアさん
ユニットの配置は背中合わせになっています。密閉形タンデムはユニットが同じ方向に向けているので逆相ですが、背中合わせタンデムでは正相接続がいいということになるんですね・・
音量３倍の根拠ですが、今までの私のリスニングポジションが同一アンプ、同一ボリュームで1.5ｍでしたがこのＳＰの場合は後方に4.5メートル下がる位置ということからです。２Ｗのアンプで部屋が振動するのにはビックリしています。

たかさん
＞次作はスッキリクリアな聞き疲れしないものを作りたいと思っていますのでまたお会いできましたら色々と教えてください。
→こちらこそ。お互いにいろいろと刺激しあって、良い音作りに励みましょう。これからもよろしくお願いします。

たかさん

どうもよくわからなくなってきました。私の場合、頭のＴチーズの両側にウーファを外向けに（つまり背中合わせに）つけて、両方のユニットを、＋同士、-同士を並列に接続（正相？）したところ、音のレベルが非常に低くなりました。

そこで、＋とーの接続（逆相？）にしたところ、音がぐんと大きくなりました。またこのときは、パイプも振動していませんでした。

プラス同士、マイナス同士を接続すると、両側のスピーカーが内部の空気を同時に押したり、引いたりするので、だめなのか、やはり音の干渉の問題か、などと思ったりしていますが、いまだにしっくりしていません。高音部と低音部で振る舞いが異なるのかもしれません。

スピーカー理論、本当に難しいですね。やってみるまで、予想がつきません。

スピーカーが何Ωかわかりませんが、直列という方法も試せますよ。
理論上は有効かどうか解かりませんが・・・
わたしのS-1010は直列の多分16Ω近辺かと思います。
試しては？

当初からワタシもすっかり混乱しています。
モーレアさんのケースとたかさんの場合結果が全く反対です。何故。
T形やユニットの配置、結線を見ると一緒で正反対の結果、どうして？？？？
こんなことあり得るのかな？？？

＞モーレアさん
現在の接続仕様ですがチーズソケットに二つのウーハーユニットを背中合わせに取り付けてボルトで連結して両方のユニット（＋）側にはＳＰ出力（＋）を（-）側にはＳＰ出力（-）を接続してます。（並列正相？）
それにツイーター＋を＋に-を-に接続しているだけです。
それから、モーレアさんのＨＰを見せていただきました。パイプＳＰ全種目制覇じゃないですかいやはやすごいですねビックリしました。
ところでお使いになっている床束ですがどこで入手しましたか？

＞susiyuさん
ごぶさたしてます。いよいよ明日は関西オフ会ですね楽しい１日でありますようにまた成功をお祈りしています。

＞コニさん
どうも混乱させてしまいもうしわけないです。
画像アップ付の掲示板だとおたがいに分かり易いんですが・・・
それから、オフ会楽しかったですね年明けにでもまたやりましょう！！

ではでは

僕が前に作った長岡式SPは側板にタンデム並列で繋いでましたよ。
直列だと迫力が減っちゃうかも？
ビックローブは画像掲示板もあるのですが、画像UPには皆様のウェブリへの登録が必要になってきます。

＞たかさん
いろいろな事が経験できるのが自作スピーカーの楽しいところですね。
たかさんの再生なったDOKAN６Ver２→２.１or３？、是非次回オフ会で聴かせて下さい。
楽しみにしています。

たかさん

詳しい説明、有り難うございます。
その接続、私が最初に試みた接続と同じです。それで音圧が出ず、一方のユニットを＋-逆にしたら、音圧が出ました。なぜ？不思議ですね。

ところで、床束ですが、これはエリックさんから譲って頂いたものです。堺かどこかのホームセンターで買ったと言われていました。大型ホームセンターだと、似たようなものを売っていると思います。

関西オフも、関東にまけず、楽しく盛り上がりたいと思っています。

基本的な事を忘れていたようなきがします。
たかさんの以前の状態は
左右のSPを、逆相につないだ時のように音が散ってしまう様な状態にならないだろうか？そこまだでゆかないにしてもそれに近い状態に・・
ステレオとして働いてないようなきがします。
単体として動かすには良いが、ステレオとしてどうでしょう。
モーレアさんとたかさんの違いがその辺にあるような気がします・

訂正　そこまでいかないにしても　です。
私の結論は、ステレオとしては正相
サブウーハーとしては、逆相でもよいですがどうでしょう？

mrtさん
私もどうも気にはなっているんですが現在のサウンド聞き込んでいるうちにだんだん気に入ってしまって結果オーライかなというところです。
でもコンデンサー、コイル、抵抗の定数がいいかげんですので知人に現在のネットワーク回路を今月中にでも見せて確認して見るつもりでした。
かんたんな回路図を書いてアップしますのでｍｒｔさんのご意見アドバイスをお聞かせ下さい。
ではでは

ｍｒｔさん、皆さん
下記アドレスに回路図をアップしましたのでアドバイスご意見をお願いします。
(www.ceda.org)
宜しくお願いします。?（＿＾＿）?

たかさん
わたしのは、素人考えです。
理論を語るには、（十年早いです）　のであまり宛にはなりません。

わたしの場合は、サブウーファなのでモノラルで、アクティブローパスフィルタで信号を作っているため、ネットワークは何も入っていませんが、接続方法は、たかさんの「一番最初の接続」と同じです。サブウーファでモノラルというのが、違いの原因かも知れませんね。

スピーカーの場合、「結果オーライ」という考え方が精神衛生上もいいように思います。
