3D-ELBOW-R
すりーでぃーえるぼーあーる
17.5 x 25 x 45
正面
08.5 (cm)

Fostex

FE88ES-R

なし

なし

自己評価
☆☆
☆☆
☆☆
本館の掲載ページへ
外部サイトへ
画像1

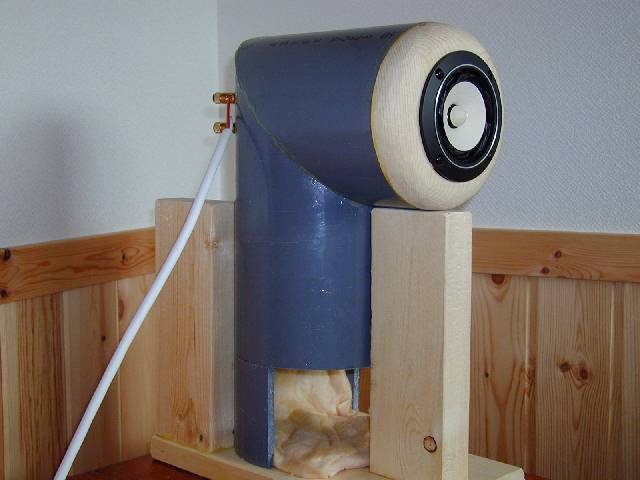

実験機の域を出ませんでしたが、スパイラル3作目でようやくまともな音が出た、記念すべき作品でした。

画像2

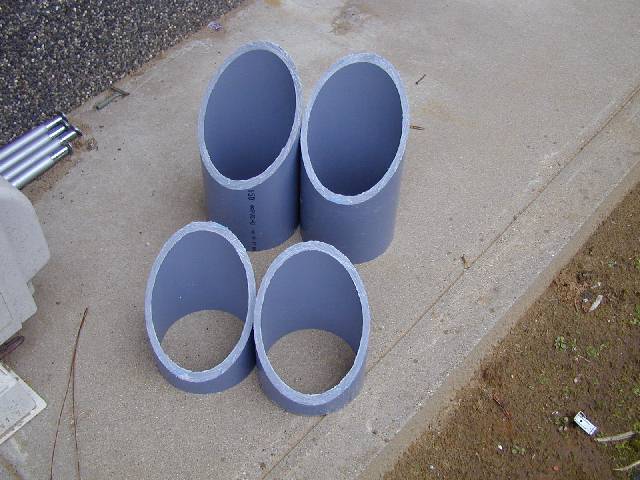

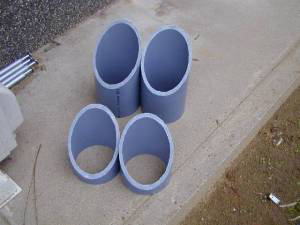

この画像は実は前身の3D-Elbow製作時の写真。
かぐや姫カット」と呼んでいました。

画像3

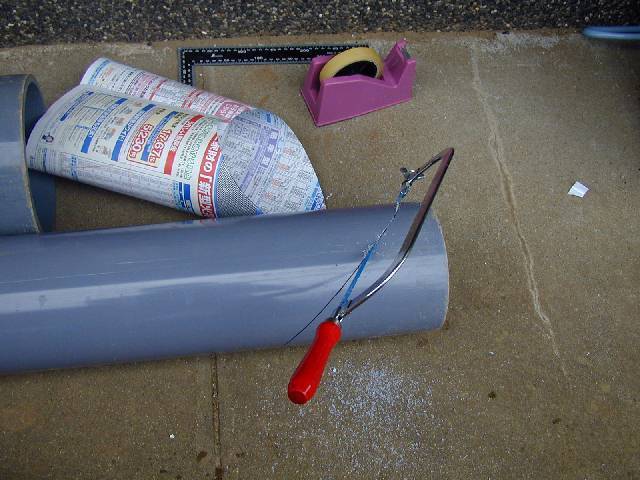

型紙(新聞のチラシ)にサインカーブをプロットしてケガキ線を入れてから、金のこで切り出しました。 厚みのあるVP管なのでそれなりに大変でした。

画像4

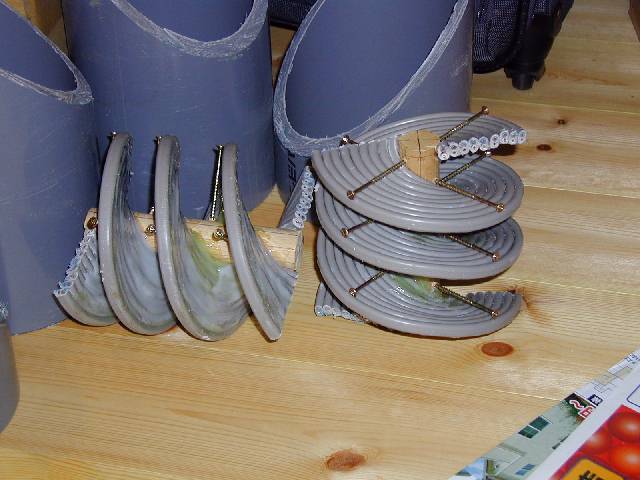

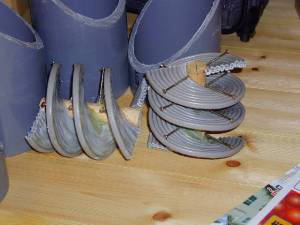

この時作ったスパイラル
少し大変な2条タイプにも関わらず、今までで一番良くできました。 このように、芯材にガイドとなるコースレッド(木ネジ)を止めて巻くと、ズレが少なくうまく作れます。

画像5

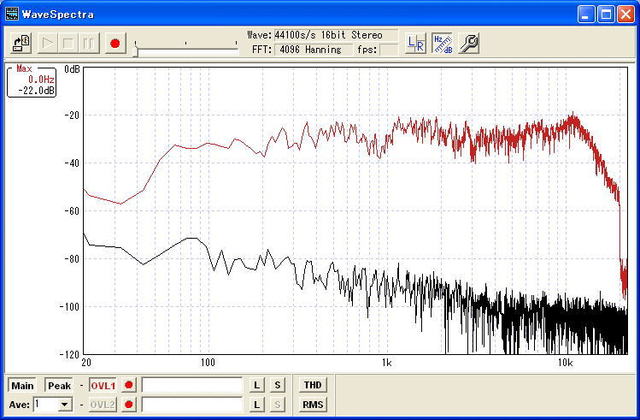

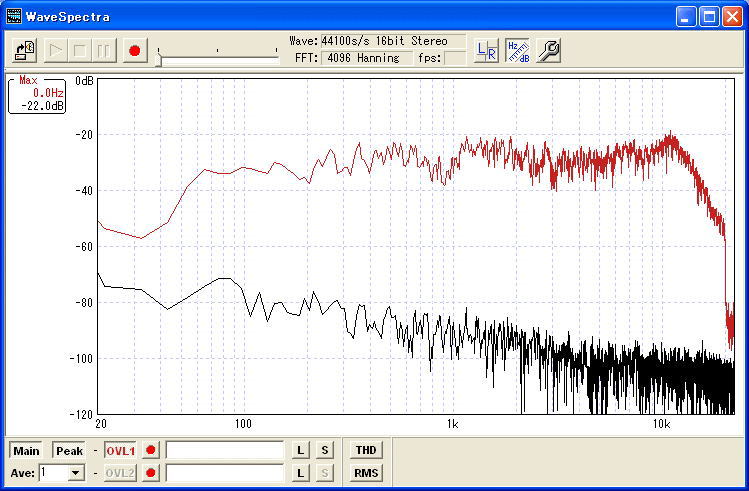

この頃は、WaveSpectraで測定していました。3db/octの補正を入れていないのでフラットに見えますが、実際にはハイ上がりです。

実験機ではありましたが、ユニットの素養のよさと、扁平型スパイラルの潜在力を実感したエポックメイキングな作品でした。
