掲載日 初回投稿2010年01月03日
更新2010年01月03日
モーレア
Y2010
もーれあわいにぜろいちぜろ
x x
正面

バスレフ

リングダクト

フルレンジ
08 (cm)

その他

ラジカセのユニット

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ

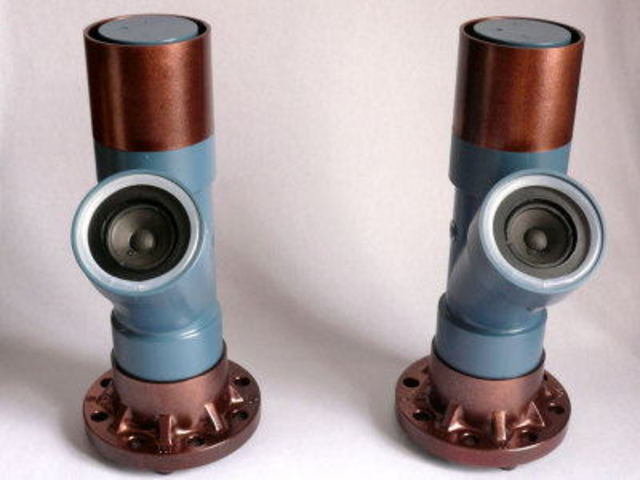

画像1

集まれ塩ビ管スピーカー

モーレアさんの「Moorea Y2010」 コメント（読みにくい時は文字のサイズを小にして下さい）
ここしばらくスピーカー制作から遠ざかっていましたが、
久しぶりに皆さんの活動からインスピレーションを得て、
新しく制作しました。

名前は　Moorea Y2010
Ｙ字ソケットを使った2010年初めの作品という意味合いです。

コンセプトは、「簡単」「安価」「そこそこの音」です。
久々のモーレアさんの新作は、
今度の関西オフに向けてのスピーカーですね！

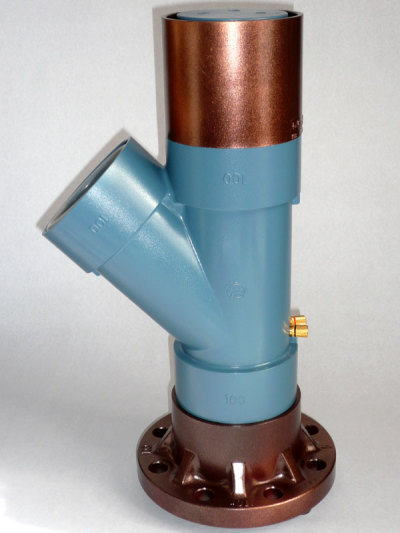

横からの写真です。
一番下はフランジ、真ん中はY字ソケット、上はVU100のソケットです。
上下はダークブラウンに銅メッキ調の塗料をちりばめ、
中はカントリーブルーというカラーリングにしました。
前作で使った色です。

Y字ソケットの斜め部分にユニットを取り付け、
上に向いた部分はリング状のダクトになっています。
なかなか良いカラーリングですね！

僕の場合こういうのタイプの小型SPは、
低音増強を狙って底部開口にしています。

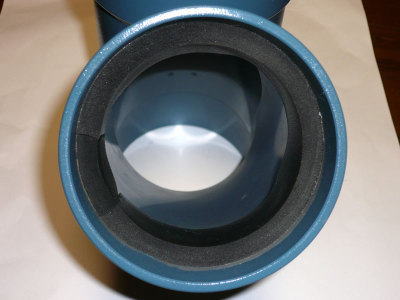

ユニット取り付け部の写真です。
内側にスポンジテープを巻いています。

スポンジテープはお手軽で良いですよね！

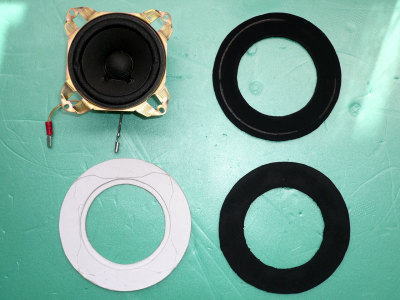

スピーカーユニットは旧いラジカセを分解して取り出したものです。
ボール紙をドーナツ状に切り出して何枚か貼り合わせ、
それでユニットをはさみます。
またクッションとしてスポンジシートも使っています。

塩ビSPの場合は、ユニット取り付け簡略化が難しいですよね。
これならお手軽で、スポンジシートで防振も出来ますね。

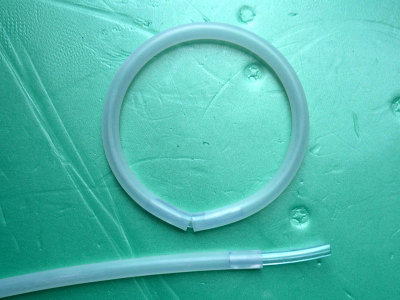

ボール紙のドーナツを押さえるために、シリコンチューブを使いました。
このようなユニット固定方法はコニさんのアイデアです。

これでしっかり固定できれば良いですね。
鳴らしているうちに緩みが出なければ最高ですね！

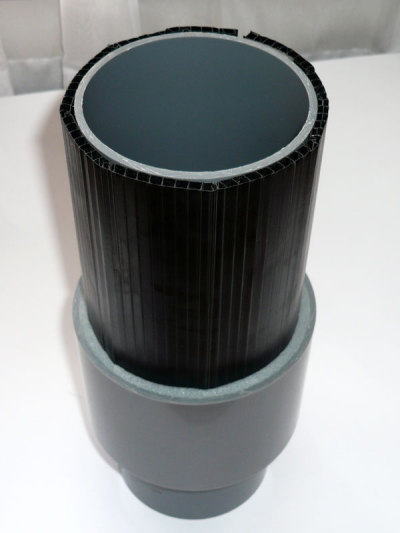

Ｙ字ソケットにこのようなものをはめ込んでいます。
（逆さまにはめ込みます）
黒いのはプラスチック段ボールで、
これがリング状のダクトになっています。
ダンプラ簡易リングダクト良いですね！

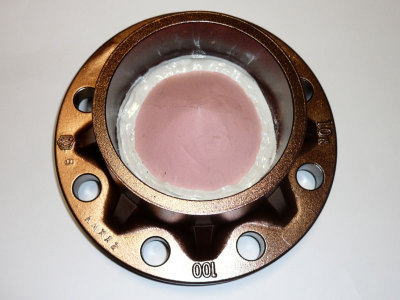

フランジの底はボール紙でコーン形状を作りフタをしています。
内部には砂を詰めました。
また空気がもれないように周囲はエアコン用パテで塞いでいます。

さて肝心の音ですが、やはりユニットが今ひとつなのと、
キャビネット容量が十分でないためか、低音はあまり出ず、
オーケストラは聴けません(--);
これは前作の「灯」と比較しての評価なので、
この手軽さならそこそこでしょうか。
ボーカルや小編成のバンドは十分聴けます。

一応、コンセプトは満足したかなと考えています。
これくらい容量でもユニット交換で低音不足は
かなり違ってくるでしょうね。
ダクト底部開口でも違ってくると思います。

でもオーケストラ以外は充分聴けるとのことなので
良い音でしょうね！

因みに僕のスピーカーはいつもそこそこの音です。（笑）

それでは、また改良や新作製作されましたらご投稿下さい。
ブログや別館にも遠慮なくコメントして下さいネ！
今年も宜しくお願い致します。
プリンタ用画面
投票数:41 平均点:5.37
この記事の1行目に飛ぶ
作成:2010/1/3 0:00:00 モーレア   閲覧数:3628
前
なーお
3D-ELBOW-R 		カテゴリートップ
塩ビ管ＳＰ 		次
ムーパパ
T-N101

コメント一覧

Re:モーレアさんの「Moorea Y2010」をUPしました。
返信する
マイルドＫ   投稿日時 2010/1/4 6:37

デザイン、カラー、構造などユニークな作品ですね。
ユニット固定方法が簡単化のネックになるので、
この方法は参考になります。コニさん案もよい感じ。
ボール紙なら木工しないでハサミで加工できるし、
簡単自作派の自分には、かなり興味的です。
明るめのカラーが清々しく、「HAPPY NEW YEAR!」
って感じで良いですね。
