掲載日 初回投稿2010年09月27日
更新2010年09月27日
ゆったり人
RD?ST65
リングダクト ST65
12 x 22 x 12
正面
06.5 (cm)

Fostex

Stereo誌付録ユニット

なし

なし

自己評価
☆☆☆☆
☆☆☆☆
☆☆☆☆☆
外部サイトへ
画像1

Stereo誌付録ユニットを使ってリングダクトスピーカーを製作しました。

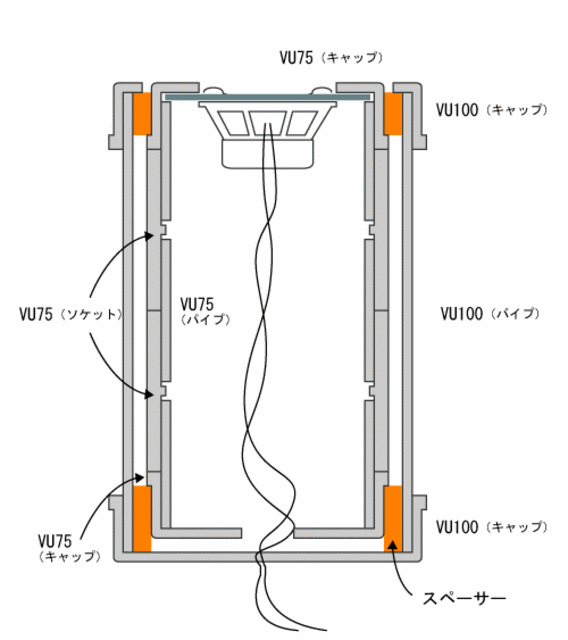

内筒はVU75ソケット2段+キャップ、外筒をVU100パイプ+キャップで構成しました。

画像2

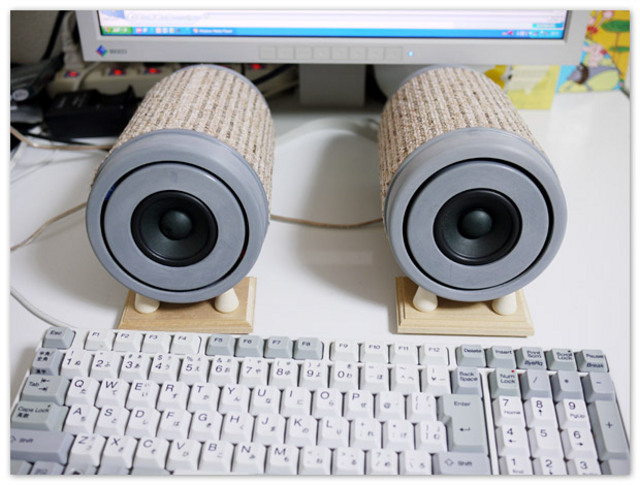

8cmユニット時は、内筒をVU100ソケット2段、外筒をVU125のパイプという構成でしたから、一回り小型になっています。
卓上にも無理なく置けるサイズです^^

画像3

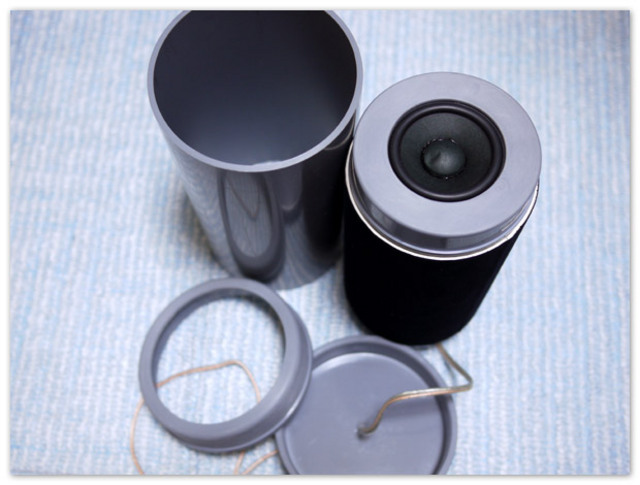

内筒部と、組み合わせる外筒の部材です。

画像4

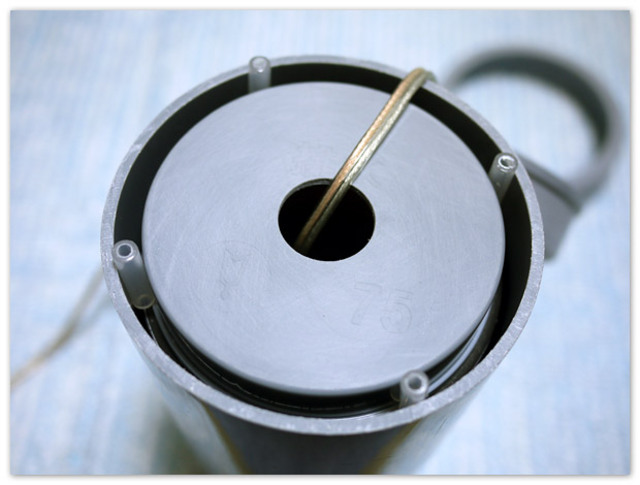

内筒の固定は、スペーサーを挟む方法としました。均等にリングダクトを形成するには良い方法ですね。
(ちょうどよいスペーサーが必要ですけど)

画像5

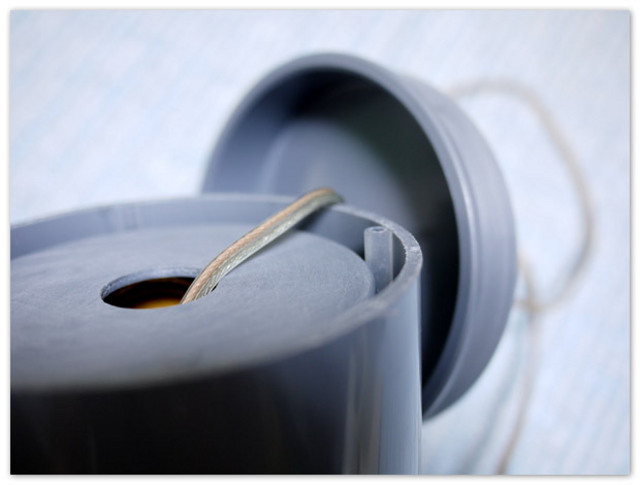

またキャップの端部にある段差を利用してスペーサーを引っ掛けることで、底面に確保するダクト幅の固定も合わせて行いました。

写真の外筒のパイプ部より少し下がっている分が、底面のダクト部の空間となります。

画像6

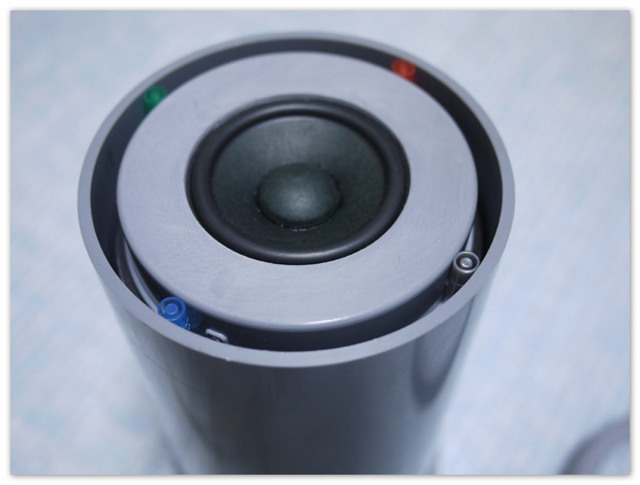

前面も同じようにスペーサーで固定しています。
外筒部はこれにキャップが加わります。

STEREO誌の自作スピーカーコンテスト2010に出品した作品です。

8cmユニット版を以前作ってましたが、今回の6.5cmユニットはより吸音等に気を使いました。
空気室容量の小ささからでしょうけど、中域音に多少気になる音が出やすい傾向でした。反響音のような感じですね。

そこで外筒パイプの内側へも起毛シート貼り付け、さらに底面キャップ部にも同様に起毛シートを貼り付けるといった対処を加えております。

http://bit.ly/9ro5ma (www.diy-sound.net)

にはもう少し詳しくご紹介しております、ご興味のある方はどうぞご覧ください。

プリンタ用画面
投票数:27 平均点:6.67
作成:2010/9/27 0:39:47 ゆったり人   更新:2010/9/27 0:44:49 ゆったり人   閲覧数:7746
前
SIN
もどき零式
カテゴリートップ
塩ビ管SP
次
コニ
H2K-J(ジュニア)

コメント一覧

投稿ツリー


たてちゅう  投稿日時 2010/9/27 17:14

Stereo誌コンテスト3位おめでとうございます!!
良い音していましたよ!

ゆったり人  投稿日時 2010/9/27 23:04

たてちゅう さん、ありがとうございます。
トラブルなく音が出ていたようで良かったです。
例えば、内部に貼っていたシートが剥がれてないかとか、心配しちゃいますね(笑)
速報も頂き、ほんと御礼でございます。

コニ  投稿日時 2010/9/28 0:20

小さく一般受けしない素材を使いながら3位を獲得できたのは余程音が良く、審査員の方々にインパクトを与えたのでしょう。

想像するにとてもクリアな音だったのでしょう。

痛い思いをして作った甲斐がありましたね(怪我の功名)

マイルドK  投稿日時 2010/9/28 0:31

堂々の3位おめでとうございます\(^O^)/
コンパクトながらすごいです。

ところで、外付けスピーカー端子のゴムキャップはナイスなアイデアですね。

古舘@横浜  投稿日時 2010/9/28 0:57

確か、審査員のコメントでは小型で音が良かったのは勿論ですが、「構造のアイデアと誰でも手に入る
部品で誰でも作れる点」が評価のポイントとなったというような事を言っていたような気がします。

個人的には部品は手に入っても実際に作るとなると精度やノウハウ等結構大変なんだけど…

などと思いながら聞いていました。

ゆったり人  投稿日時 2010/9/28 1:12

マイルドKさん、ありがとうございます。
外付けスピーカーの端子は、自分も気に入ってます。
(このポイントが高かったりして・笑)
うまく両面テープを貼れば、簡単にとれることもなく使えると思います。

ゆったり人  投稿日時 2010/9/28 1:20

古舘さんへ
なるほど、情報ありがとうございます。
評価のポイントに、自作のしやすさという視点もあるということですね。それは納得です。
そのとおりで、部材と構造はシンプルです(ボルトすら使ってませんし、分解してまたすぐ組立て可能)
でも古舘さんおっしゃるように、この構造に至るまでの過程が大変なんですよね?、それがまた楽しい過程でもありますけど(^^)

ゆったり人  投稿日時 2010/9/28 1:39

コニ さんへ
すみませんご返事の順番が前後してしまいました。
正直なところ見栄えという点では圧倒されてますから(笑)、おっしゃるように何かしらインパクトを発するものがあったのでしょう...
ほんと感謝です^^
例の怪我、3針縫いました(笑)
“3”つながりだな?等と思っております。今では名誉の負傷...ですかね^^

なーお  投稿日時 2010/9/28 23:13

ゆったり人さん、こんばんは。

3位、おめでとうございます!
古舘さんのコメントのとおり、精度の点では実際に大変でもそう見えないところがまたニクイ部分ですよね。

では、取り急ぎ祝杯をば、 (カンパーイ!)

ゆったり人  投稿日時 2010/9/29 1:20

なーおさん
ご出張中のご一報、ありがとうございます。
おっしゃるとおりですね、簡単そうにみえても意外に...という部分はありましょうし^^
またいつかリアルに乾杯したいですね!!
それではお気をつけて?^^
