Thomas（stereo７月号付属ユニット）

ネーミング理由
外装がThomasのレジャーシートでしたから
画像2

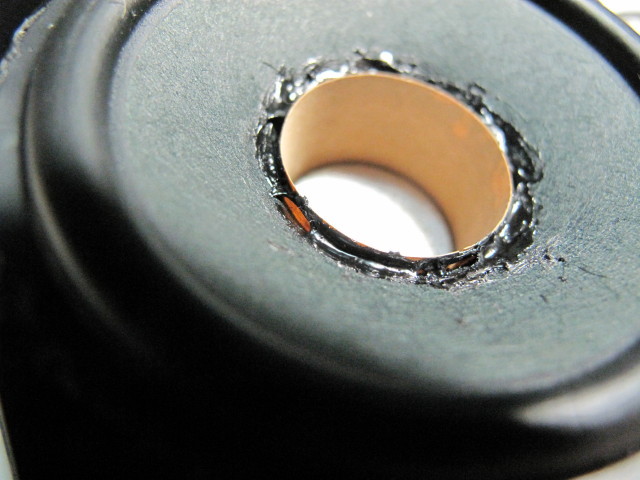

キットで難しい点・ボビンとコーンの接着です。
パーツは良く管理されていて組み立て良好

写真では　外してますが、中心の鉄心とボビンの間にスキマゲージが　入れてました。ボンドを多く出すとゲージまで接着されるので控えめになって後補充でデコボコに（汗）この後キャップ接着でユニット完成

エンクロジャーの製作
画像3　画像4　
塩ビ管でφ100X65　DV-DT異型チーズ　2個
　　　　φ100　　　VUーCAPキャプ　　4個
　　　　φ65　VU継ぎ手（φ65内径にネジの肉持たせカット使用）1個
　　　　スポンジゴム5ｍｍ厚　少々

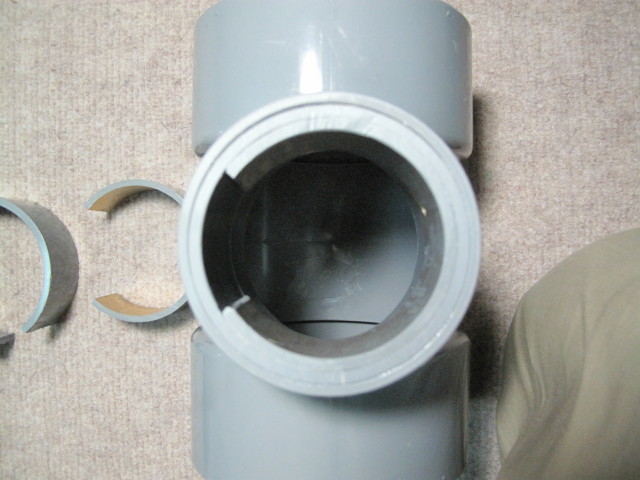

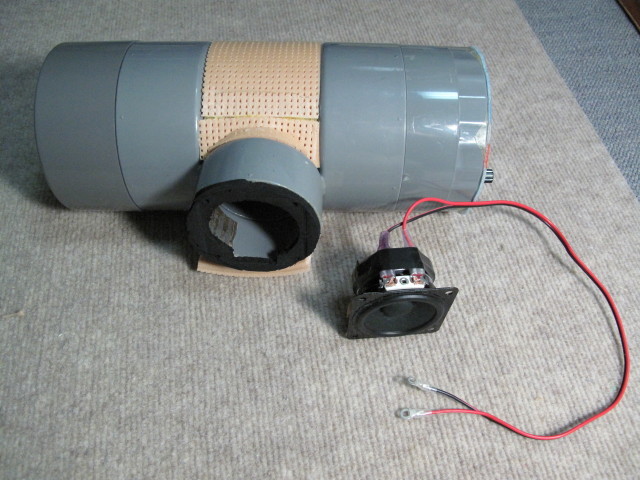

スピーカー取り付け部分の加工ですが、塩ビパイプφ65を差し込んだだけでもユニットを取り付けできますが、65X65角でバッフル無しで何処かに隙間が出来てしまいます。
その為もう一重内側にパイプを切断して入れますが、端子部分は、カットしてます。
フレーム外周と端子の幅が狭いため円穴では、ユニットが納まりません

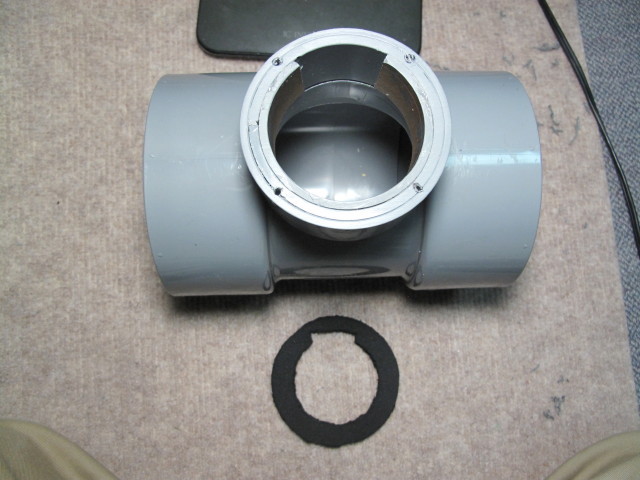

画像5　　

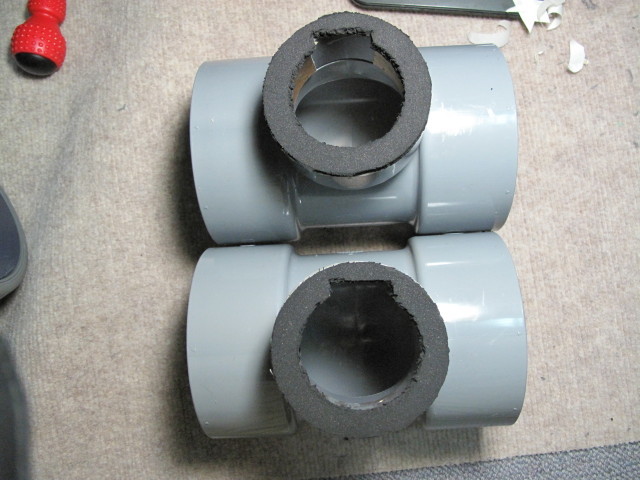

フロート構造にする目的です
スポンジゴムは、両面テープで貼り付ける

パイプダクトの製作
画像　6

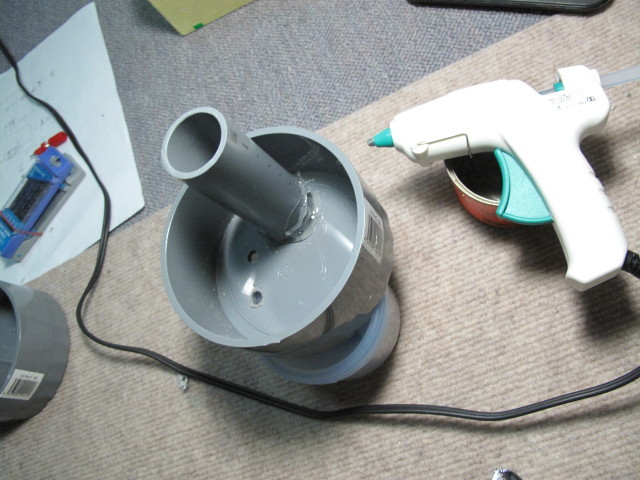

次はポート部の加工と端子穴加工　計算なし適当・・残り素材利用
φ100キャップにφ30穴を開ける　　
次ターミナル取り付け穴を開ける
30X100の塩ビパイプをグルーガンで接着と肉もりをする

画像　7
キャップ取り付け用φ100塩ビパイプ約5ｃｍ4個切り出し先ほどのチーズと組合せば、ほぼ完成

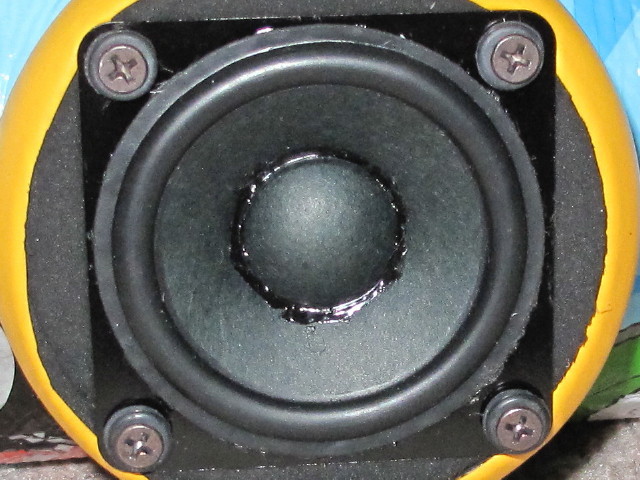

スピーカー外周部は、くびれているので７mm厚のウレタンマットを貼り付けています。

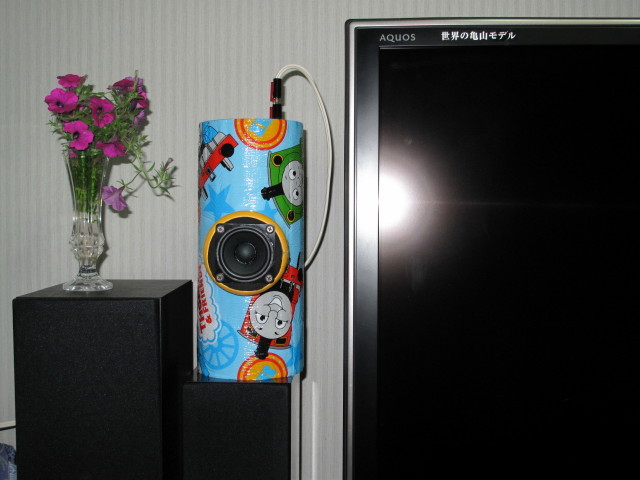

このあと　外装に１００円ショップのレジャーシートを購入　小学生の工作レベルですが遊びで外週を覆って見ました。

全て両面テープで貼り付けました。　　難しいですね orried;

以上完成ですが、ターミナル側のキャップは外れます・・それで他の塩ビ管エンクロジャーに乗せ変え可能です。
画像９

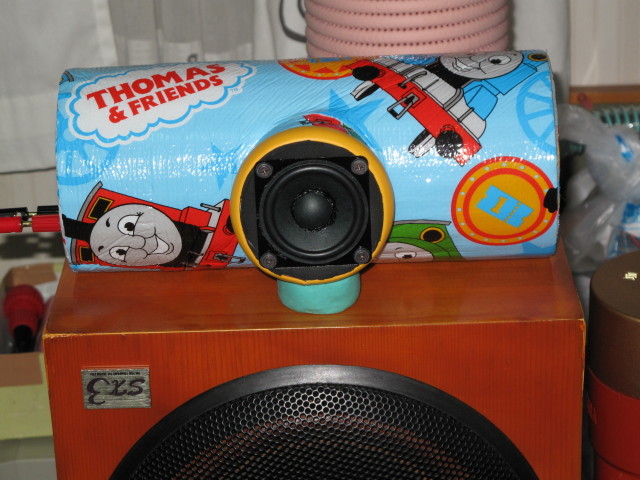

横置き状態ですが、目的ジャンクスピーカービクターSX3の上にちょうど収まる、チャンネルでバインダーを用いて2ウェイに変身
自作Thomasは200Hz以上を持たせ下は200Hz以下にマルチ駆動でオーケストラも聴けます。

今ミュージックバードを　アンプAY電子の5Wタイプで鳴らしています。　ジャズを聴いてますが刺激的に成らずBGMで聞き流すには良好　　ボーカルはフルレンジが良いですね。
完全自作で有り音質の欠点を探すより出来た事の満足が大です。
