モーレア
掲載日 初回投稿2008年12月21日
更新2009年05月25日
モーレア
あかり
30 x 30 x 104
拡散

2Way

17 (cm)

Boschmann

AL-170SE

02.5 (cm)

Boschmann

AL-170SE 付属ツイータ

なし

自己評価
☆☆☆☆
☆☆☆☆☆
☆☆☆☆
本館の掲載ページへ
画像1

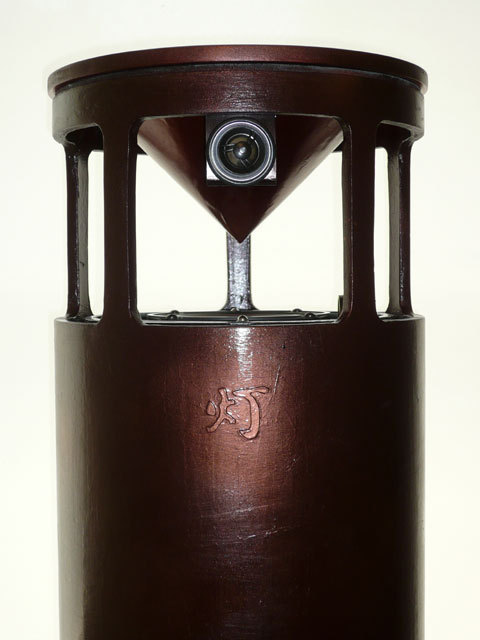

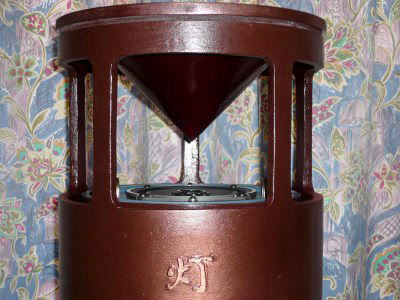

正面から見た写真です。なんとなく昔の灯のように見えませんか?

画像2

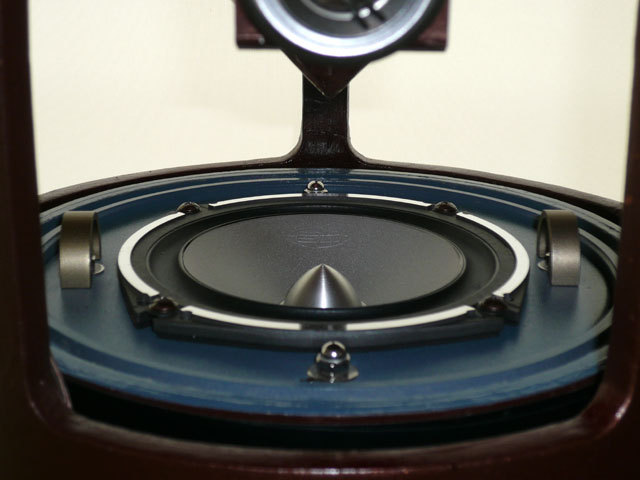

ユニットの拡大写真です。カーステレオ用のユニットでツイータもネットワークも全部入れて1万円弱。お手軽です。

画像3

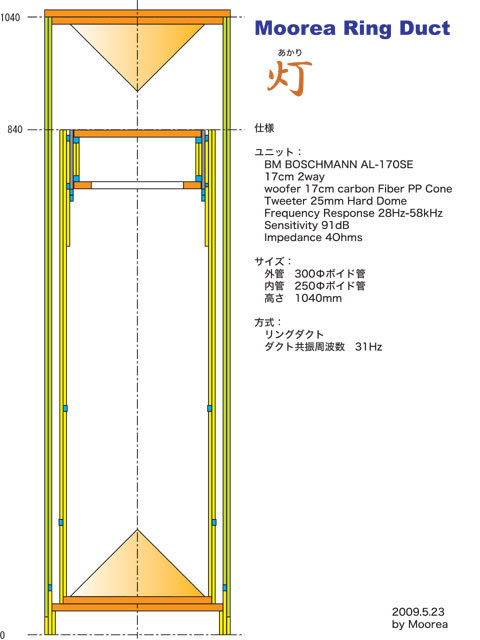

内部構造がわかるように図面を書いてみました。二重構造のパイプの間がリング状のダクトになっています。

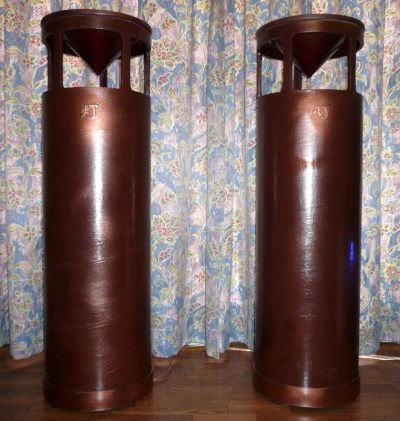

最新作&最大作です。低音を追求したらこんな大きさになってしまいました。でも音は大満足。オーケストラがゆったりと聴けます。

集まれ塩ビ管スピーカー

モーレアさんの「Moorea Ring Duct 灯(あかり)」 コメント(読みにくい時は文字のサイズを小にして下さい)
久しぶりの新作が完成しました。
名前は、「Moorea Ring Duct 灯(あかり)」です。

ずいぶん長い間、どんなスピーカーを作ろうかと、
構想ばかりが堂々巡りをして、制作に踏み切れないでいました。
それが、ゆったり人さんのリングダクトSPを見て、
これは今までにないスピーカーになるかもしれないと、
制作意欲をくすぐられ、たかさんの黒烏龍をみて、
頭がリングダクトでいっぱいになってしまいました。
当サイトも久しぶりの更新です。
今年はモーレアさんの新作でしめですかね?

リングダクト大好評ですね!
作るからには「うめ」を超える低音を出すのが目標です。
となると必然的に大物になります。
うめと同じくボイド管を使いましたが、外側がΦ300、内側がΦ250で、
その間がリングダクトになっています。
おおー!
実際に見たら、かなり大型で迫力ありそうですね!!

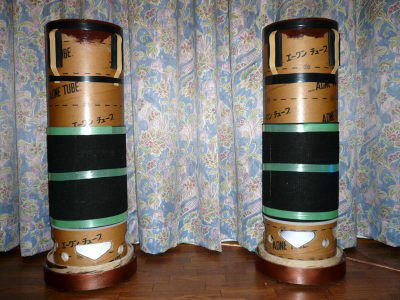

これは内側の写真です。
これに外側の管をかぶせる構造になっています。
内管の下には穴があいていて、音はここからリングダクトに入り、
スピーカーの周りから出ます。
この内部の製作は、多重管SPで経験済みですよね!

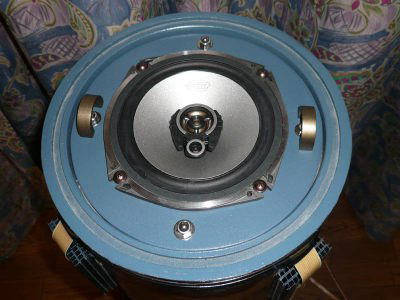

スピーカー取付の様子です。
ユニットはMDFで作ったバッフルにネジ止めされていますが、
バッフルはスポンジの上に乗っていて、
振動が管に伝わらないようにしています。

使ったユニットはBM BOSCHMANN AL-173XTという、
カーステレオ用の17cm 同軸3way。
二本で7000円弱と安く、ネットワークも内蔵されているという、
財布に嬉しいユニットです。
カーオーディオ用は、ネットワークも付属で良いですね!

↑クリックすると大きくなります。

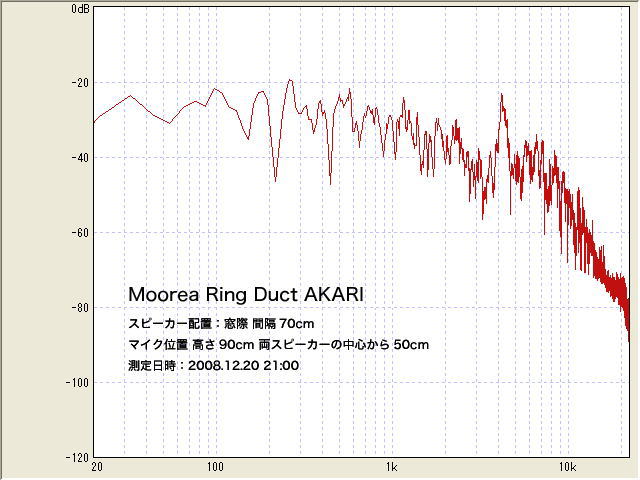

周波数特性を測定してみました。
一応30Hz付近から出ていて、
ボリュームをあげると部屋が共振して振動します。
山の起伏が激しいのは、おそらく部屋の特性だと思っています。
他のスピーカーでも似たような波形になりますから。
低音モリモリで良さそうですね。
部屋もかなり音に影響しますよね。

↑クリックすると大きくなります。

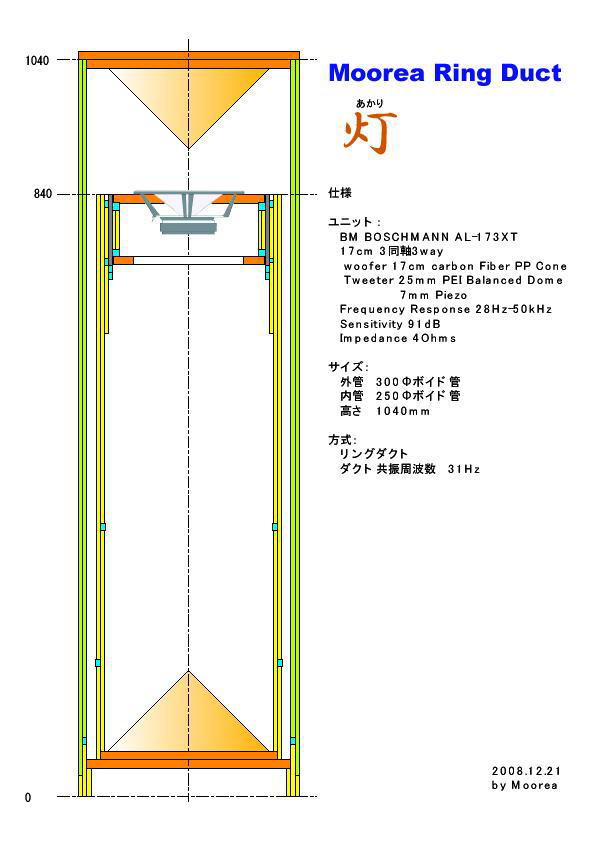

設計図として作成した断面図を参考に載せます。

さて肝心の音ですが、低音の出方や質はJSPと同じように、
軽快でレスポンスがあります。
中高音は、うめと比べると少し硬いように感じますが、
エージングでどんどんよくなっているので、
お正月あたりには、素晴らしいスピーカー
になるような期待を持っています。
エージングが進んでもっと良い音になると良いですね。
お正月が楽しみですね!

しかし皆さんこういう作図も上手ですね!
僕がやると幼稚園生の絵みたくなっちゃいます。(^_^;)

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいネ!
プリンタ用画面
投票数:110 平均点:4.09
作成:2008/12/21 0:00:00 モーレア   更新:2009/5/25 22:38:33 庶務係   閲覧数:10421
カテゴリートップ
塩ビ管以外パイプSP
次
おかもと
Cophii9-13

コメント一覧

投稿ツリー

    なし Re: 灯 (モーレア, 2009/5/24 17:58)
    なし Re: 灯 (モーレア, 2009/5/25 22:39)
    なし Re: 灯 (モーレア, 2009/5/26 22:35)

トピック

    なし Re: 灯 (モーレア, 2009/5/24 14:16)

コニ  投稿日時 2008/12/21 18:00

出来ましたね
低音が凄いですね、これでクリアな音質なら云うこと無しです。
グラフでは高音が今ひとつの様ですが、ユニットが上向きのせいかもしれませんし、
聴感上はもっと出ていると想像できます。
エージングが進めば全体のバランスも取れてくるでしょう。

ところで内側の筒の底のダクト穴の直径はどのくらいで、
外筒の底との隙間、共振周波数の設定はど何Hz位でしょうか。
ヘルムホルツの計算式は適用出来るのでしょうか。

コニ  投稿日時 2008/12/21 18:08

設計図を拡大したら共振周波数31Hzの記述が有りました。
失礼しました。
と言うことは計算式を適用できるのですね。
ダクトの長さ計算は底のダクト穴の周囲も含めて計算されたのでしょうか。
しつこくて済みません
(とても興味があり自分も小型のサブウーハーを作りたいので)

モーレア  投稿日時 2008/12/21 18:41

コニさん

早速のコメント、有り難うございます。
ご指摘の通り、ユニットが上向きなので高音がダラ下がりです。
マイクをユニットの上に置いて測定すると、それなりにフラットです。

内側の底のダクトですが、径27mmの穴を二段に計16個開けた上、それを元に三角形を4つ切り取りました。共振周波数ですが、ダクトの隙間は15mmで長さが800mmほどなので、これでヘルムホルツで計算して31Hzを出しました。

ダクト穴は十分大きいので計算に入れず、単にドーナツ型のダクト断面積と長さから計算しています。また計算したエクセルを送ります。

地蔵  投稿日時 2008/12/21 20:52

なかなか音が良さそうなスピーカーができましたね。
リングダクト方式、流行りそうですね。
新しいことをどんどん取り入れるモーレアさんの姿勢に敬意を表します。
早く音を聴いてみたいです。

モーレア  投稿日時 2008/12/21 21:03

地蔵さん

お褒めいただき、有り難うございます。現在、最終仕上げとして、ユニットの磁石の後ろに鉛のオモリをエポキシで接着中です。これで一段と音の切れが良くなることを期待したいです。

ゆったり人  投稿日時 2008/12/21 21:47

こんにちは。
リングダクトSPを製作頂き、ありがとうございます(御礼)
設計イラストから、高さが1mちょっとという大きさを改めて実感です。
私も現在少し大型化を検討してますが、まだこのサイズまでは想定してません(汗)
迫力の音だろうと推測しております、反射板回りの造形も見事です。
また空気室は底面開口ではなくて、側面の下部開口ということですね。
これはモーレアさんがかねてより言われてました、JSP方式のダクトパイプをぐるりとつなげたらリング状になる、という方向性に近いアレンジですね。
お好みの音に仕上がっていくと良いですね?

モーレア  投稿日時 2008/12/22 12:11

ゆったり人さん

ほめていただき有り難うございます。またリンクもお礼申し上げます。
JSPの計算式から30Hzを出そうとすると、どうしてもこんな大型になってしまいます。どこに置くんだよ、ということで置き場所に苦労しそうです。

おかげさまで、低音はねらい通り。後は反射による高音の減衰をどうするかが課題です。トーンコントロールはあまり使いたくないですね。

りんだ   投稿日時 2008/12/22 22:35

ロクハン使いとは!素晴らしい音が鳴りそう。
パイプオルガンとかシンセの重低音が地鳴りのように響いてきそうですね。塗装も重厚な感じでシブいです。

1つ質問させてください。デフィューザーは、どういった作り方をされているんですか?良いアイデアがなかなか出て来ないんです。

モーレア  投稿日時 2008/12/23 10:22

りんださん

大きなスピーカーとキャビネットのおかげで、確かにパイプオルガンの重低音は気持ちいいです。塗装の方は写真ではきれいに写っていますが、失敗続きで実はあまりうまくいっていません。

デフューザですが、私の場合作り方は簡単です。ボール紙を円形に切り抜き、頂角が90度の円錐になるように巻いてボンドで貼り付けます。そして内部を、紙粘土か発泡ポリウレタン(スプレー)で充填します。表面はボール紙の段差をウッドパテで埋めてから塗装しています。銅やアルミの薄板でコーンを作っておられる方もいらっしゃるようです。

将来的には、ポリウレタンで円錐を作ってそれをFRPで覆ってみたいと思ってはいるのですが、できるかどうかはわかりません。

りんだ   投稿日時 2008/12/23 18:47

モーレアさんのは、ボール紙製のディフューザーだったんですか。そうは見えなかったですよ。

私は、8cmフルレンジ使いのJSP紙管スピーカーのときは、ダイソー製の木製の円錐を使ったディフューザーを追加しました。今回の12cmフルレンジ使い「Earth-Friendly1号」にあう木製の円錐は、東急ハンズも探しましたが、見当たりません。
近くのホームセンターやダイソー、百均を回り、半球状のガラス製サラダボールや擬似球形の水洗トイレタンク用浮きボール等を見つけ利用を考えたのですが、寸法、形がいまひとつ気に入ったものがなく、実行には至っていません。

私の作品は、JSP方式下面ダクト開口で、現時点までは、デフィューザーの必要性はあまり感じていないんですが、より良い音を目指しやるかもしれないので、質問させて頂きました。

たか   投稿日時 2008/12/23 19:40

モーレアさんおめでとう!
出来上がりは年明けかなと思っていました。
30センチのボイド管にロクハンユニットリングダクトとは聞いていましたが拝見したらあらためて凄いの一語ですね。
これなら部屋も震えるのは当然でしょうね、
また、このような大作を制作できる環境も羨ましいかぎりです。
私がやったら家を追い出されてボイド管に寝るはめになるのは間違いないです。(^^;)
いつか音{%音符webry%}を聞いてみたいものです。

エリック  投稿日時 2008/12/23 20:09

図面を見て分かりましたが300φと250φのボイド管どちらも二重に貼り合わせてるのですね。全長4mのボイド管2本を1mに切断して二重管に仕上げるのは並大抵では出来ません。この努力の甲斐あって30Hzを悠々獲得したわけですね。Eric_SUPREMUの外観改良も進んでいますので太管対決が出来そうです。suisyuさんも太管を早く作らないのかな?

モーレア  投稿日時 2008/12/23 21:29

今日は、ユニットの後ろに鉛を取り付けました。気のせいか音が良くなったように思います。少しずつ改良して音が良くなるとうれしいものです。

りんださん

ボール紙でも内部に発泡ポリウレタンを充填し、外側にボンドを塗って固めると、しっかりしたものになります。水性ボンドを塗ると紙が膨張してしわだらけになるのが難点ですが。。。

たかさん

有り難うございます。周波数特性を測るのに正弦波をスイープしていたら、ある周波数で本当に部屋の一部ががたがた震えたのにはびっくりでした。
寒いのを我慢して庭のデッキで工作していると、通りがかりの人が興味深そうに声をかけてきます。みんな「庭園灯」だと思ったようです。
そのうち内部で寝れるような大型ボイドのスピーカーを作ってみたいものです。

エリックさん

4mのボイド管は車に積めないので、2mのものを二本づつ買いました。切断作業でずいぶん筋肉がついたように思います(^^; さていつか太管聞き比べをやりたいですね。

モーレア  投稿日時 2008/12/29 21:21

休みになって暇なので、いろいろと手を加えては、やり直しを繰り返しています。試行錯誤の結果、内管の上部にプラダンを一枚巻いて、その入口と出口をポリウレタンテープで塞ぎ、リングダクトの隙間を狭くしました。それからトーンコントロールを一目盛りだけ右に回して。。。

これでボーカルが非常に気持ちよく聴けるようになりました。思わずボリュームを上げてしまいます。

たてちゅう  投稿日時 2008/12/29 22:41

>モーレアさん
改良上手くいったようで良かったですね!
僕も新作作りたくなってきました!!

なーお  投稿日時 2009/5/24 14:16 | 最終変更

モーレアさん、こんにちは。

作品アップありがとうございます。
灯、ぜひ一度聴いてみたいですねえ。

クラシックを雄大に、繊細に、聴けそうですものね。
ジャズも迫力ありそう。

***
事務連絡ですが、「灯」という単語は2バイト文字なので、自動リンクに引っかかりません。
4バイト以上(全角なら2文字)の単語に自動リンクされるように設定しています。 :-(

申し訳ありませんが、リンクが必要の時は手動でリンクを張ってください。

モーレア  投稿日時 2009/5/24 17:58

名前が短すぎましたか。それではフルネームとして、モーレアリングダクト「灯」にでもしましょうか。

音は自己評価なので、「こんなに大きなもの苦労して作ったんだから」という自己暗示も含まれています。

なーお  投稿日時 2009/5/24 22:17 | 最終変更

モーレアリングダクト「灯」 は長くて大変ですね。

「MRD 灯」 とか、 「あかり」 はどうですか。
すみません、勝ってに言ってます。 :-D

それから、モーレアさんの作品には、「タグ」欄に「モーレア」と書いておくことをお勧めします。

モーレア  投稿日時 2009/5/25 22:39 | 最終変更

早速タグ欄に書き込みました。何の役にたつのかわかっていませんけど(^^;

ネーミングは「あかり」がいいですね。

なーお  投稿日時 2009/5/26 8:32 | 最終変更
モーレアさん、こんにちは。
引用:
早速タグ欄に書き込みました。何の役にたつのかわかっていませんけど(^^;

ネーミングは「あかり」がいいですね。

作品データツール(自分のでも、他の人のでも)を表示中、左に出ている「タグ一覧」に、入力したお名前が出ると思います。 そこをクリックすると、各人の作品がリスト表示されますので。 データが増えたときに、便利です。

自動リンクの件、一晩考えたのですが、「よみがな」入力語にも自動リンクされるようにしておけばよさそうですね。
また時間が取れたらソース変更しておきます。 :-)

 → 変更完了です。 あかり くーるびず マサイ などでも自動リンクされます。

モーレア  投稿日時 2009/5/26 22:35

タグの件、わかりました。たくさん作品を登録するとよさそうですね。
