集まれ！塩ビ管スピーカー

掲載日

初回投稿

2006年08月23日

更新

2006年08月23日

作者

takenaka

作品名

Helix-BL100

よみがな

大きさ（ＷｘＤｘＨ）[cm]

x x

指向性

その他

エンクロージャ

バスレフ

ポート

スパイラル

マルチウェイ

フルレンジ

使用ユニット口径（cm）

ブランド

型式

ユニット１（メイン）	ユニット２（高域）	ユニット３（低域）
08 (cm) Fostex FF85K	なし	なし

自己評価

意匠・デザイン

未選択

音質

未選択

達成感

未選択

塩ビ管サイトページ掲載ＵＲＬ

本館の掲載ページへ

他サイトページ掲載ＵＲＬ

外部サイトへ

画像1

説明

本館投稿内容

takenakaさんの「Helix-BL100」	コメント（読みにくい時は文字のサイズを小にして下さい）
	１ヶ月ほど前、電動丸ノコを使用中に指にケガをしました。骨折を伴うかなりひどい傷で、手術に４５分もかかりました。ようやく作業ができる程度に回復しましたが、丸ノコは当分使いたくありません。それで、丸ノコを使わずに作れるスピーカーを考えているうちに、塩ビ管スピーカーなら問題なさそう、と思い至ったわけです。あまり指摘されませんが、塩ビ管スピーカーの長所の一つに、製作時の安全性が高い、ということがあります。簡単に作れる、ということと同じではありますが。スパイラルスピーカー御本家takenakaさんの塩ビ管スピーカーです。御本家だけあって良い音しそうですね！！ケガは大変でした。大ケガだったようですが、お大事にして下さい。工具使うとどうしてもケガしやすいですね。塩ビ管スピーカーは加工が少ない分ケガをしにくいですが、皆様も工具使われる際には十分注意して下さいネ！

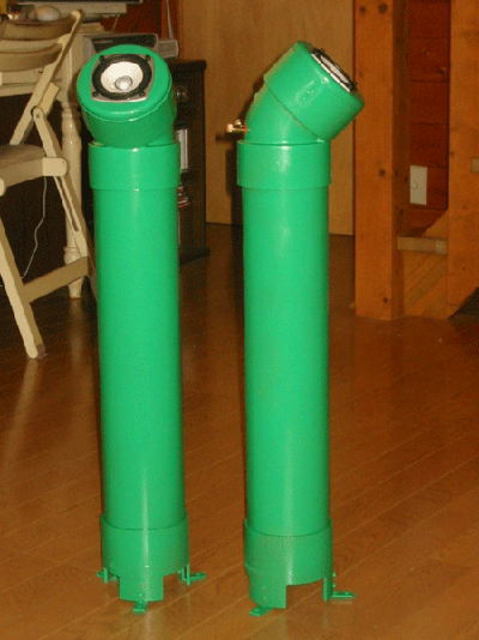

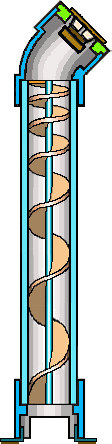

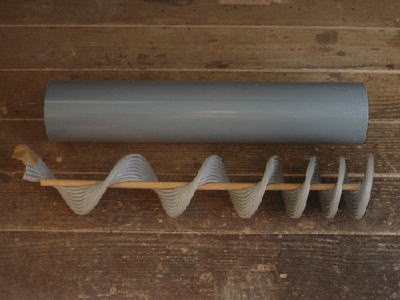

	さて、作品ですが、昔に帰ってバックロードにしてみました。塩ビ管は長さ５７ｃｍのVU100です。ユニットはFF85K。スパイラルはこれまでに作った中では最長です。外周に沿った音道の最大長は１８０ｃｍ程度に達します。低域の伸びが最大長で決まるのかどうかわかりませんが、物事を楽観的に見るとすれば十分な長さかな、と思います。全高は７７cm。吸音材は一切使用していません。音はかなり元気が良く、低音はそれなりに出ているようです。表情の荒さが少し目立ちますが、エージングで良くなることを期待しています。御本家最長のスパイラルですかッ！！凄過ぎですッ！ VU１００ですし、1回作っておけば色んなバリエーションも楽しめそうです。管理人もちょっと作りたくなっちゃいました。
	昨日完成し、今日までに丸１日エージングしただけですが、荒さをほとんど感じなくなりました。筒臭さは全くありません。 FF85Kの明るく歯切れの良いキャラクターがよくでていますが、刺激的ではありません。ユニットが４５度の傾斜で取り付けられていることで高域が適度に減衰し、バランスが良くなっているようです。成功だったと言えるのかもしれませんが、かすかなボンツキが気になります。正しく評価するにはもう少し時間が必要なようです。詳細はこちらをご覧下さい。 http://www3.ocn.ne.jp/~hanbei/jp-blhorn.html 丸１日のエージングでそんなにも違ってきたとは凄いです！！筒臭さも全く無いようで、さすがスパイラルスピーカーですね！！聴いてみたいですッ！ takenakaさんのサイトにも詳しく載っていますのでそちらも是非ご覧下さい。それではまた改良や新作製作されましたらご投稿下さいませ。ブログにも遠慮なくコメントして下さい！

投票数:32 平均点:3.44

この記事の1行目に飛ぶ

作成:2006/8/23 0:00:00 自動登録閲覧数:1668

湯
2号機2006

塩ビ管ＳＰ

モーレア
TD方式サブウーファ

コメント一覧

4件表示 (全4件) すべてのコメント一覧へ

投稿ツリー

Re:takenakaさんの「Helix-BL100」をUPしました。 (コニ, 2006/8/23 14:28)

Re^2:takenakaさんの「Helix-BL100」をUPしました。 (長野, 2006/8/23 16:19)

Re^3:takenakaさんの「Helix-BL100」をUPしました。 (takenaka, 2006/8/23 20:14)

Re^4:takenakaさんの「Helix-BL100」をUPしました。 (地蔵, 2006/8/23 21:32)

Re:takenakaさんの「Helix-BL100」をUPしました。

返信する

コニ投稿日時 2006/8/23 14:28

＞takenakaさん
はじめまして、HP参考にさせていただいてます。
流石ご本家、長大なスパイラル綺麗に巻かれていますね。
ワタシは今のところ405ミリ長が最長です。
管理人さんご指摘の通りVU100使用なのでスパイラル部分いろいろ活用できそうですね。
もしオフ会等でご一緒出来れば、小生のツインタワー、H2K、と差し替えて聞き比べるなんて事も可能でしょうか。
