Ｒｙｕさんの新作塩ビ管スピーカー コメント（読みにくい時は文字のサイズを小にして下さい）


ユニットの写真はクリックすると大きくなります。		 こんにちは　Ｒｙｕです。
新作を作製しましたので、投稿致します。

今回は、バックロード+ホーン？の変則型となっております。

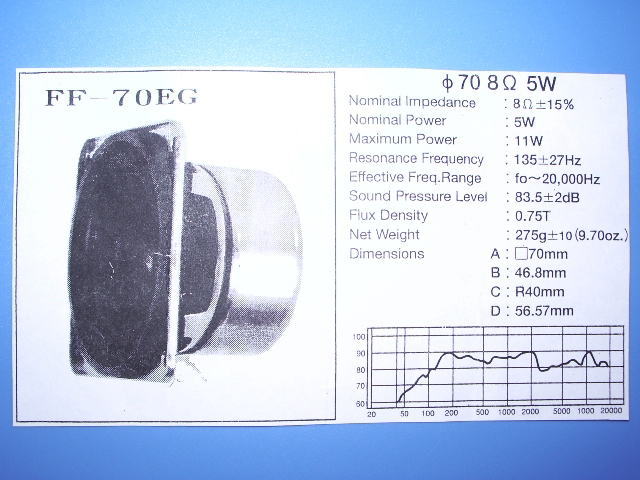

使用ユニットのブランドは不明ですが「ＦＦ?７０ＥＧ」です。
小型のユニットですが、ＴＵ?８７０との相性もあり、結構低音は
出ているようです。

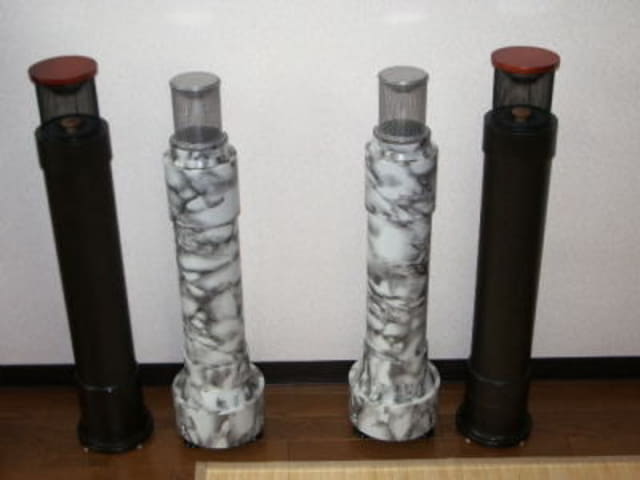

トップの反射板は前作を流用して今回の外装は大理石調にして
みました。（内側の２本です。）

新作は大理石調で高級感ありますね！
管理人のとは比べ物になりません。(~_~;)
音も良さそうですね！！

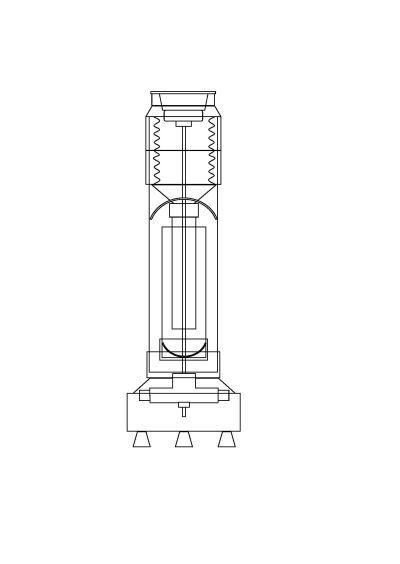

構造は１００ｍｍ異型継ぎ手の組み合わせで１．５Ｌの空気室を作り、
そこから５０ｍｍ⇒７５ｍｍ⇒１００ｍｍ⇒１５０ｍｍのパイプを
組み合わせて作っています。

ロードの長さは８５０ｍｍ程度になっています。
中身も上手く工夫されてますね！さすがです！！

皆さんの技術力は凄いですね！
管理人が一番・・・・(^_^;)

それではまた改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいネ！
プリンタ用画面
投票数:24 平均点:6.67
この記事の1行目に飛ぶ
作成:2006/8/12 0:00:00 自動登録   閲覧数:1260
前
コニ
H2K 		カテゴリートップ
塩ビ管ＳＰ 		次
湯
2号機2006

コメント一覧

2件表示 (全2件) すべてのコメント一覧へ

投稿ツリー

Re:Ryuさんの新作塩ビ管スピーカー
返信する
長野   投稿日時 2006/8/15 23:31

こういう多重管バックロードはなんとなく考えたことはあるのですが実際に作るに至っていません。Ryuさんの作品は空気室を上手いこと作りましたね。音道の推移はどうなっているのでしょうか？

Re^2:Ryuさんの新作塩ビ管スピーカー
返信する
コニタン   投稿日時 2006/8/16 0:29

図面を見るとユニット背面の音の出口は下からですよね。
ホーン状になっているようですが、その中の巨大なアンカー状の物も気になります。
折り返しのカーブの処はどうなっているのでしょうか。
部品は何をお使いでしょうか。
ユニットは品番から推測するとフォスター電機製？
