掲載日 初回投稿2015年09月28日
更新2015年09月28日
マイルスTK
Red Eye
レッドアイ
30 x 30 x 27
正面

直管

10 (cm)

P1000

なし

なし

自己評価
☆☆☆
☆☆☆
☆☆☆☆
外部サイトへ
画像1

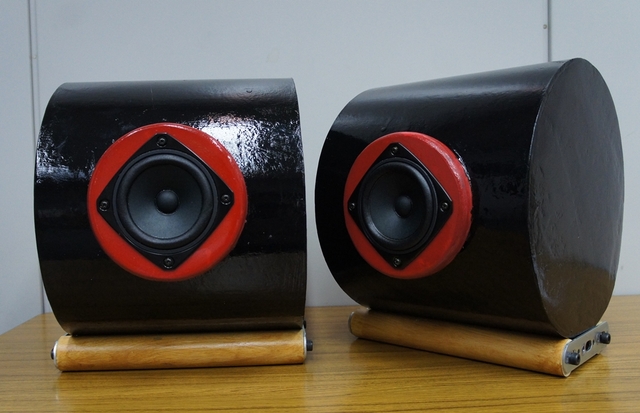

外観図

画像2

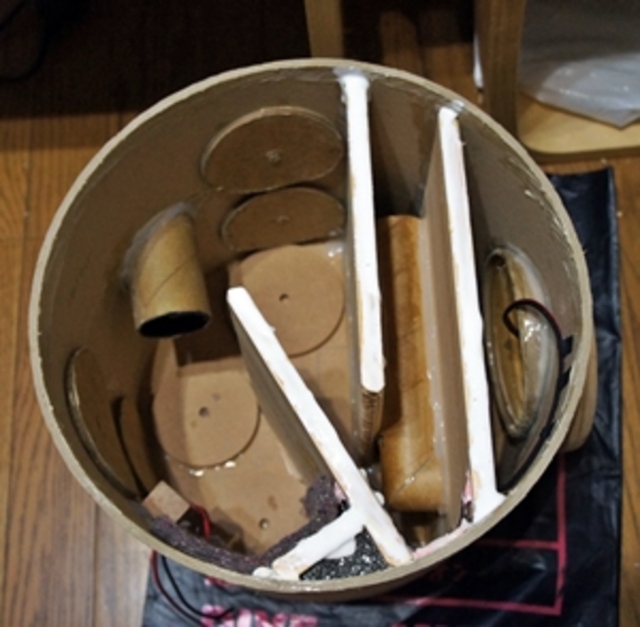

内部構造写真

画像3

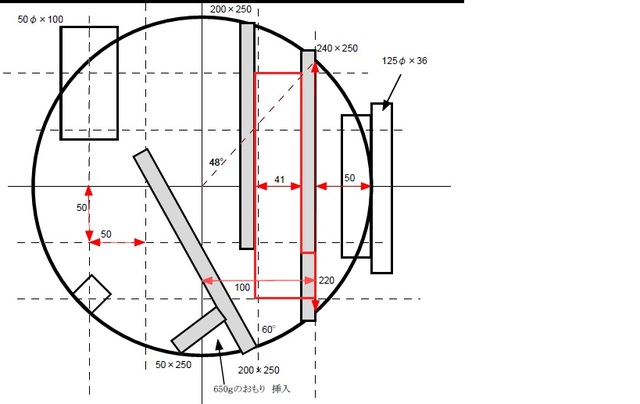

図面

今年のStereo誌のコンテストの出品作品です。
三島の巨匠Kenbeさんの提唱するバックロードバスレスを30cmのボイド管の中で作ってみました。

内部構造図のやや右側に位置している赤色の四角は内径41mmの紙管を用いています。この紙管によって、スロートを構成します

バッフル板は9mmのMDFを4枚重ねて接着し、強固なものとしました。バッフル板の円弧部が空気室になります。次に先ほど節目した紙管のスロートがあり、この折り返しで音道の長さを稼ぐ方式を採用しました。仕切りの板は、12mm厚、250mm幅のパイン集積材を使います。

計算上の結成は以下のとおりとなりました。
空気室容量 1.96L
音道の長さ 88cm (60cm+28cm)
広がり率 4.8 (名目上の数値となります)

P1000での低音の再生は十分になっています。
Jazzのウッドベースがごきげんに鳴っています。

さて。コンテスト予選通過になるでしょうか??
