トマト御膳
ミニミニ波動型スピーカー
みにみにはどうがたすぴーかー
11 x 4 x 4
拡散

密閉

直管

02.5 (cm)

AuraSound

NSW1-205-8A (Cougar)

なし

なし

自己評価
☆☆☆☆
☆☆☆
☆☆☆☆☆

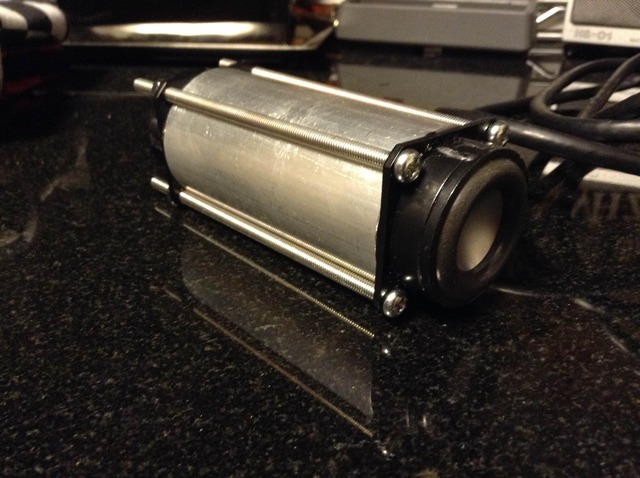

画像1

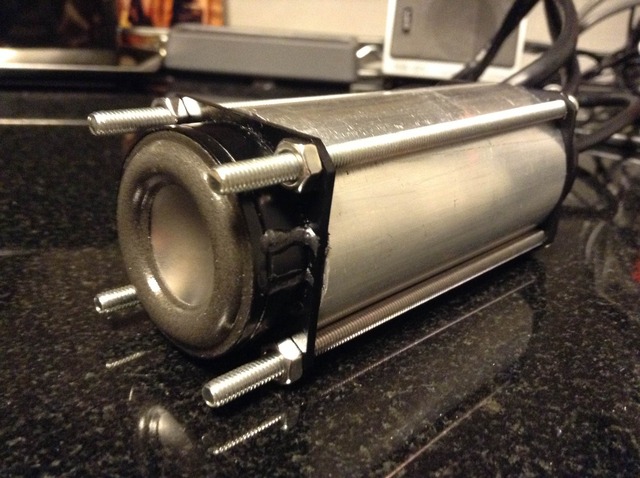

画像2

以前からスピーカーを作ってみたいと思っていたものの、
なかなかイメージが浮かばず。
ブックシェルフは Lo-D HS-01 が手元にあったので却下。
Yoshii9 型は敷居が高いなあと思っていたところに波動スピーカーなるものが。
これなら簡単かも!?と思い半月ほど構想を。

初の自作は「邪魔にならない、カフェ気分で良い音」
をコンセプトに作成しました。

スピーカーターミナル取り付け場所も無く、ケーブルはユニット直付。
ハードオフで購入した Cat 6 の LAN ケーブルを流用。

ユニットのネジを通す穴は M3 用でしたが M5用 までドリルで拡張。
ダクト径は 40φ (内径 37)なのでユニット径の 1.45 倍強
ダクト長は 80 mm なので容積を考えると
もう少し長くても良かったかもしれません。

低音用のダクトは設けていません。
ケーブルが通る分のみ開いている状態です。

デザインはネジの長さとアルミ管をもう少し磨けば良くなる気がしています。

気持よく BGM が聴けて満足です。

材料
 管   :80mm 40φ 1.5mm 厚アルミ管
 ユニット:NSW1-205-8A (Cougar) ※2.5cm
 吸音材 :エプトシーラー(手元にたまたまあったものを流用)
 その他 :M4 100mm ネジ 4個 M4 ナット 4個 絶縁用ビニールテープ
 ケーブル:Cat 6 LAN ケーブル

プリンタ用画面
投票数:11 平均点:4.55
作成:2015/4/4 20:49:17 トマト御膳   更新:2015/4/4 22:40:09 トマト御膳   閲覧数:3638
前
ゆうじ
波動スピーカーステレオで
カテゴリートップ
塩ビ管以外パイプSP
次
マイルスTK
Red Eye

コメント一覧

投稿ツリー


たてちゅう  投稿日時 2015/4/4 22:27

ご投稿ありがとうございます!
初自作上手くいって良かったですね!!
同じユニット持っているので
参考にさせていたただきます。

トマト御膳  投稿日時 2015/4/5 0:50

たてちゅうさんコメントありがとうございます!
このユニットすごく良いです。
小型なだけあり高音も綺麗な感じです。
また、4畳半の部屋では十分な音量で聴けます。
機会があればミニ yoshii9 型も試してみたいですね。
