KOMASAI
掲載日 初回投稿2010年08月28日
更新2011年07月09日
たてちゅう
シャア専用塩ビ管スピーカー
しゃあせんようえんびかんすぴーかー
17 x 23 x 43
正面
06.5 (cm)

Fostex

P650

なし

なし

自己評価
☆☆☆
☆☆☆☆
☆☆☆☆
画像1

stereoコンテスト応募に作ったSPです。

画像2

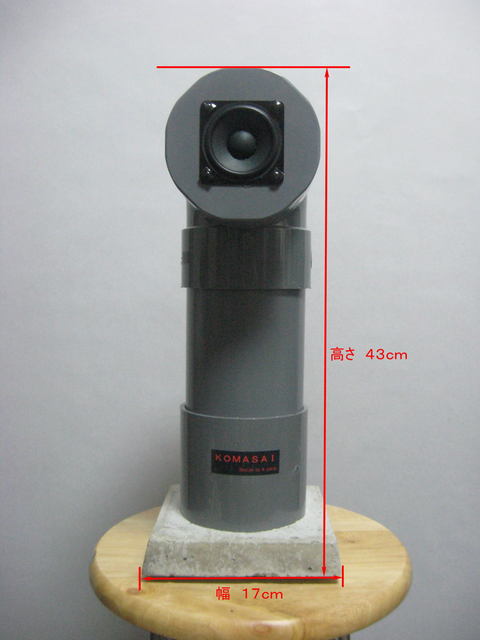

正面

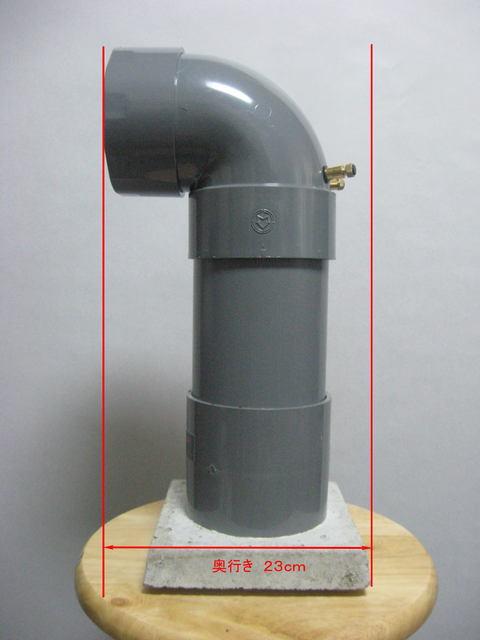

画像3

側面

画像4

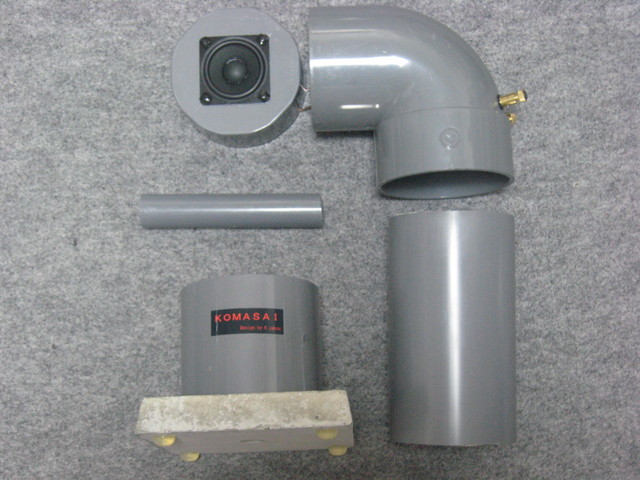

部材はこんな感じ。
左上 VU100キャップ+P650 右上VU100エルボ
左中 VP25(20cm)  右下VU100(20cm)
左下VU100継ぎ手+溜めマスの蓋

画像5

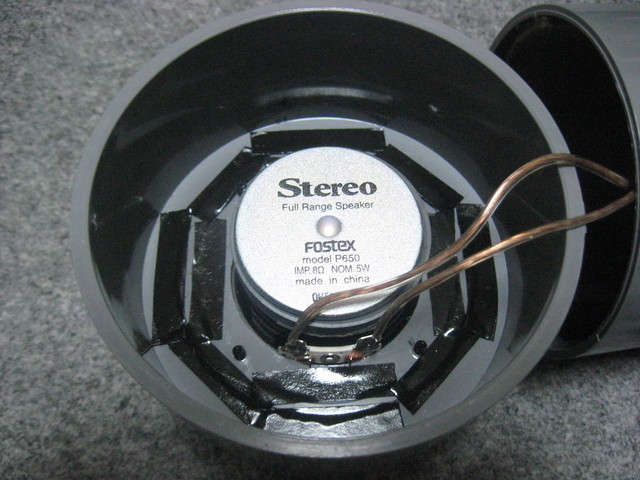

キャップ裏はブチルで対策。

画像6

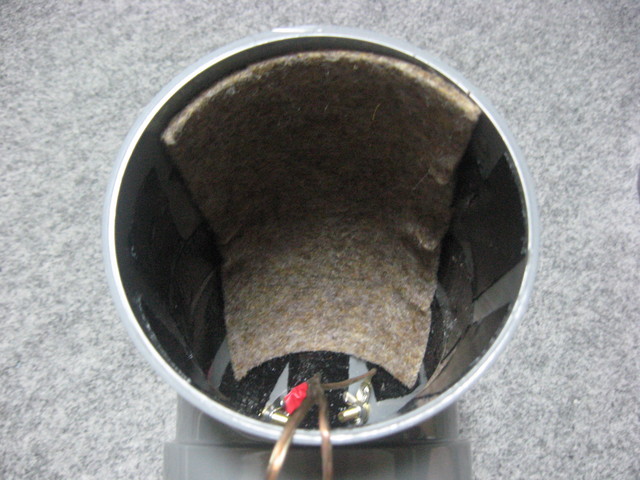

エルボ内部はブチルとパンチカーペットで対策。

画像7

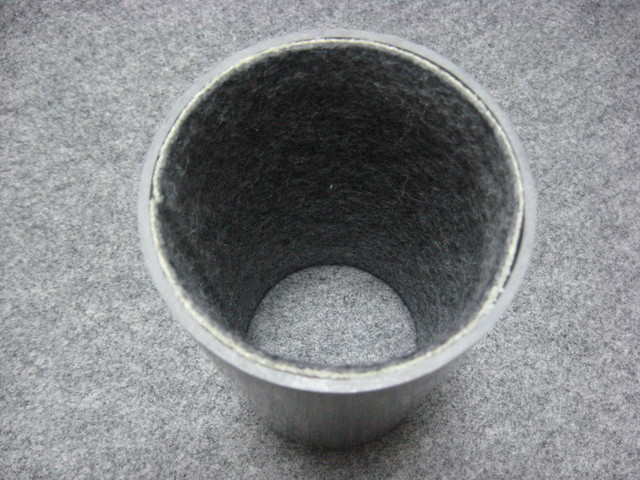

胴体のVU100はパンチカーペットで対策。

画像8

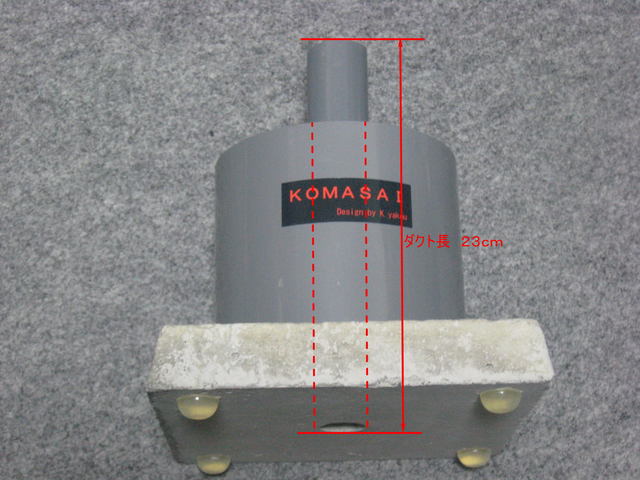

ダクト長は23cm。
全体容量は約3.6リットル、
ダクトチューニングは約40Hzです。

ダクトは接着しないで差し込むだけなので、
あとで長さを変えてダクトチューニングも
自由に変更出来ます。
(キャップを加工して接着したところに差込みます)

画像9

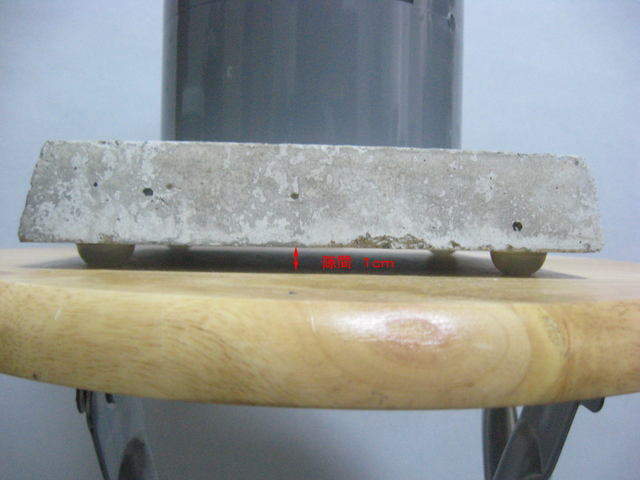

ダクトは底面に開口し、
スリット状に隙間をあけて
低音増強を狙いました。

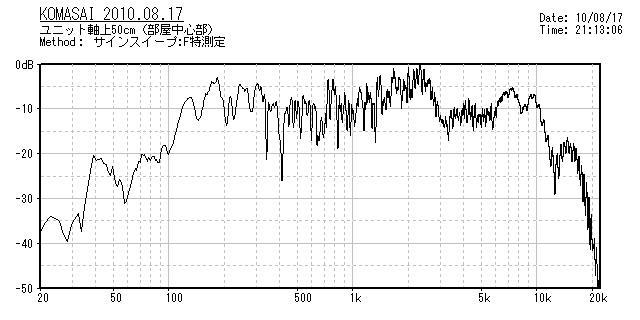

画像10

一応設計通り?(笑)

測定環境
・部屋は、6畳洋間フローリングにパンチカーペット敷き。
スピーカーは、部屋中心部に設置。
・マイクは、ケンウッドR?K700ルームイコライザー用マイク。
・マイク位置はユニット軸上50cm。

stereoコンテスト応募に作ったSPです。

とにかく塩ビ管スピーカーの特徴である、
低コスト、製作が容易、というのを前面に出し
見た目も装飾無しで一見して塩ビ管スピーカー
わかるようにしました。(笑)
尚且つ、比較的小型でもスケール感のある音を目指す為に、
ダクトは底面に開口しスリット状に隙間をあけて
低音増強を狙った欲張り塩ビ管スピーカーです(笑)

全体容量は約3.6リットル、ダクトチューニングは約40Hzです。

作品名は「KOMASAI」(こまさい)です。
私の作った塩ビ管スピーカーMASAI」シリーズの
小さいバージョンなので、このように命名しましたが、
後日フォステクス自作スピーカーコンテスト用に
色を塗ったので「シャア専用塩ビ管スピーカー 」に改名しました!

重低音は無理ですが、比較的小型塩ビ管スピーカーとしては
低音も出ており上手くバランスが取れた音になったと思います。

音はこんな感じです。
(enbisp.at.webry.info)

プリンタ用画面
投票数:30 平均点:4.33
作成:2010/8/28 19:05:14 たてちゅう   更新:2011/7/9 9:25:53 たてちゅう   閲覧数:8663
前
takenaka
バルサ
カテゴリートップ
塩ビ管SP
次
takenaka
TLSもどき

コメント一覧

投稿ツリー


マイルドK  投稿日時 2010/8/28 20:58

軽快に鳴ってますね?♪。シンプルな作りで塩ビ管らしいところがまたいい。息子の活躍に期待しております。

たてちゅう  投稿日時 2010/8/28 21:06

マイルドKさん
お久しぶりです!
早速のコメントありがとうございます。
塩ビ丸出しで通過目指します(笑)

ゆったり人  投稿日時 2010/8/29 2:03

たてちゅうさん、こんばんは。
溜めマスの蓋はすっかりトレードマークですよね^^
重量もあるしいいと思います。
KOMASAIとはそんな意味合いだったのですか、名前の系譜も楽しめます(笑)
予選通過、お祈りしてますよ?

たてちゅう  投稿日時 2010/8/29 7:54

ゆったり人さん
溜めマス塩ビと配管関係でまとめてます(笑)
お互い予選通過すると良いですね!!

たてちゅう  投稿日時 2010/9/3 12:42

恒例の予選落ちのようです。(T_T)
また塩ビ丸出しSPでリベンジします(笑)

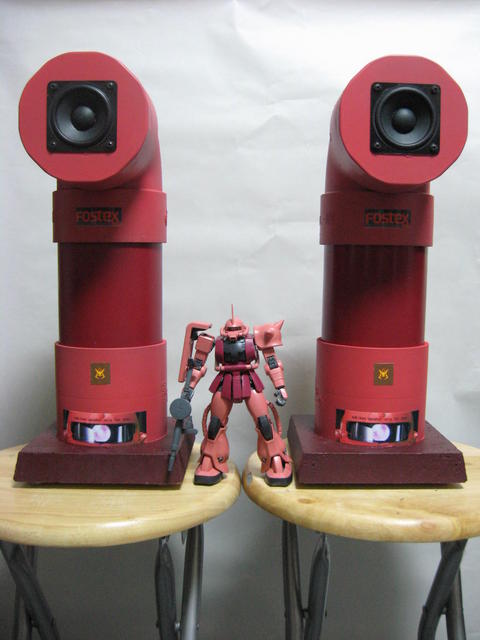

たてちゅう  投稿日時 2010/9/28 21:52

フォステクスのコンテストがギリギリ間に合いそうなので、色塗って改名して応募します。
チラッと公開↓

ゆったり人  投稿日時 2010/9/29 1:11

おおっ、赤い彗星バージョン!
いい色ですねっ
専用チューンも施されたりして^^

古舘@横浜  投稿日時 2010/9/29 5:02

落ち着いた渋い色ですね。
たてちゅうさんの塗装したスピーカーを初めて見ました ^^;

コンテストでの健闘を祈ります  :hammer:

たてちゅう  投稿日時 2010/9/29 7:57

ゆったり人さん
会場がアキバだということで
シャア専用カラーにしてみました(笑)

古館@横浜さん
色塗った方がちょっと音良くなりました。
さすがシャア専用色!

たてちゅう  投稿日時 2010/10/8 14:44

お蔭様で、一次審査通りました!(^^)v

M-TK   投稿日時 2010/10/8 15:01

たてちゅうさん

おめでとうございます。
先ずは、リベンジ成功ですね。

たてちゅう  投稿日時 2010/10/8 15:25 | 最終変更

M-TKさん
ありがとうございます。
さすがシャア専用カラーですよね。(笑)
2次審査は18?22日までに送ればよいのでオフ会に持って行けます。
皆さんにダメだししてもらおうと思います。

古舘@横浜  投稿日時 2010/10/8 22:41

たてちゅうさん
一次審査突破おめでとうございます  :hammer:
通過は色だけのせいじゃないと思いますが、良い色ですよね。
半年位前に買っておいたアサヒペンの水性塗料のブリックレッドが似た様な色で、4インチJSPはこれを塗ろうかと企んでいます  :lol:

コニ  投稿日時 2010/10/8 23:05

たてちゅうさん
一次審査突破おめでとうございます :-)

オフ会で聴けるのを楽しみにしています。

たてちゅう  投稿日時 2010/10/8 23:21

古舘@横浜さん
ありがとうございます。
やっと通りました!
オフ会にもって行きますのでダメ出しお願いします。

コニさん
ありがとうございます。
やっと1次審査通ることが出来ました。
オフ会では遠慮なくダメ出しして下さいませ。

ゆったり人  投稿日時 2010/10/9 0:50

たてちゅうさん
一次審査、おめでとうございます。
塩ビ管スピーカーの世界が広がりますね!
オフ会も盛り上がりそうです^^

たてちゅう  投稿日時 2010/10/9 8:01

ゆったり人さん
ありがとうございます。
あとは2次審査です。
アキバ目差して頑張ります!!

なーお  投稿日時 2010/10/9 23:42

たてちゅうさん

遅ればせながら、1次審査通過おめでとうございます。
2次審査があるのですね。あと1週間あるので頑張ってくださいね。 :-)

たてちゅう  投稿日時 2010/10/10 8:00

なーおさん
ありがとうございます。
明日皆さんにダメだししてもらい
調整して発送しようと思ってます。

たてちゅう  投稿日時 2011/7/9 9:27

ZOOM Q3で撮った音です。
(youtu.be)
