掲載日 | 初回投稿 | 2010年08月15日 | ||||||
---|---|---|---|---|---|---|---|---|
更新 | 2010年08月25日 | |||||||
takenaka | ||||||||
バルサ | ||||||||
16 x 16 x 70 | ||||||||
上面 | ||||||||
その他 |
||||||||
| ||||||||
自己評価 | ||||||||
未選択 | ||||||||
☆☆☆☆☆ | ||||||||
☆☆☆☆☆ | ||||||||
画像1 |

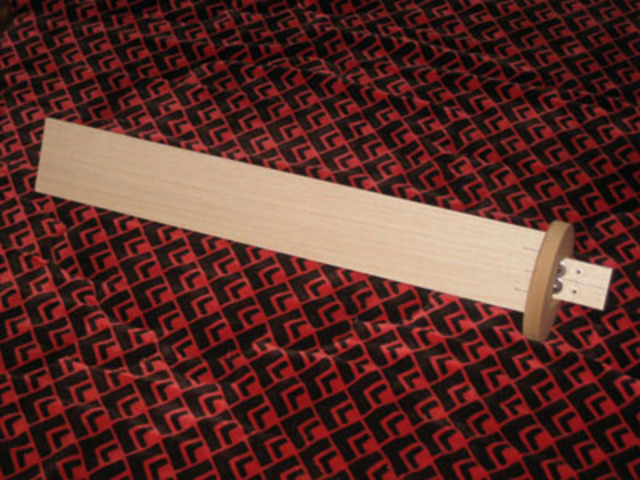

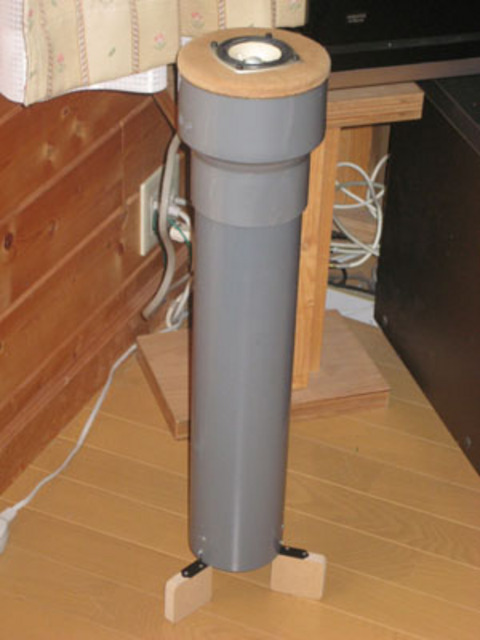

しばらくスピーカー作りを休止していたんですが、たまたま思いついたことを試したくなって作ってみました。 思いついたことというのは、空気柱の共振だと低域は管の長さで決まるわけですが、何か別の物を共振させれば短い管でも低音をだせるかもしれない、というものです。 で、目をつけたのがバルサ材です。軽くて自立しているので具合がいい。 そういうわけで、パッパと音出しまで持ち込み、すぐに投稿したわけですが、数時間聴いているうちに欠点があらわになって、削除しご迷惑をかけました。改良がうまくいったので再投稿します。 使用した塩ビ管はVP100、長さ50cm。 | |||||||
画像2 | ||||||||
画像3 | ||||||||
画像4 |

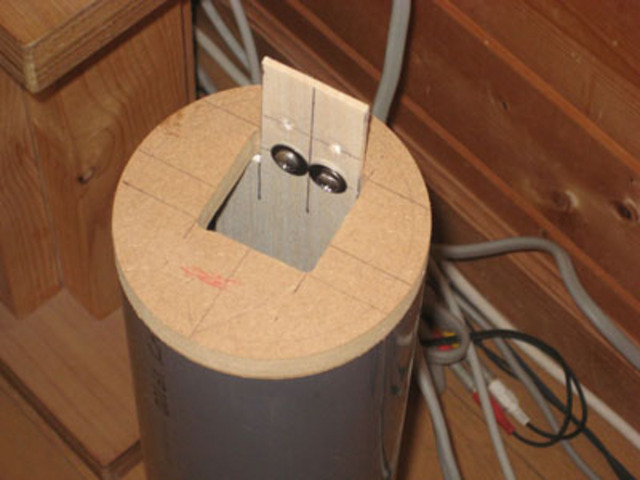

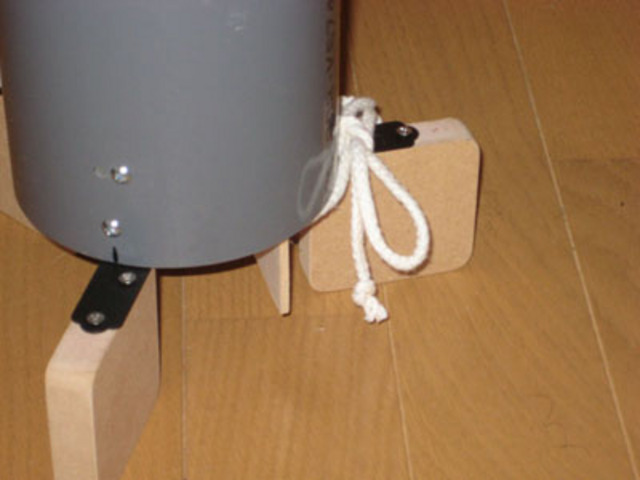

バルサ板にはソリがありますので、きちんと管壁に押し付けるために、少しはみ出している下端をひもで足に固定しました。 | |||||||
画像6 |

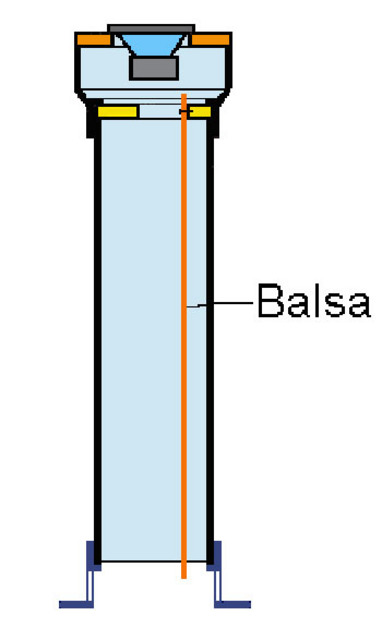

内部構造は単純そのものです。 | |||||||
画像7 | ||||||||
画像8 | ||||||||

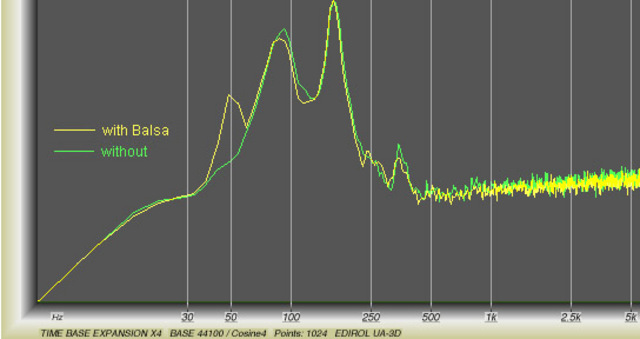

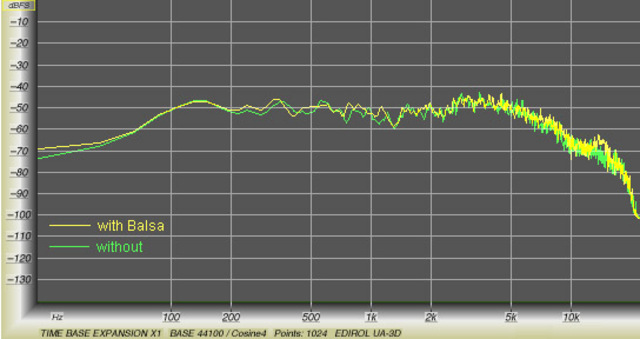

今のところ音質には100%満足しています。 <8月24日> なお、板の両エッジにゴムクッションを貼り、塩ビ管と板が直接接触しないようにすると、30Hz近辺が10dB程度持ち上がりますが、レベルが低いため、聴感上の影響があるかどうか不明です。 測定結果は明日アップの予定です。 |
すなとも yoshie9 |
塩ビ管SP |
たてちゅう シャア専用塩ビ管スピーカー |
お久しぶりです。takenakaさん。
ご投稿ありがとうございます。
この手法は手軽でなかなか良さそうですね!
takenakaさんが満足されている音なのでさぞかし
良い音なんでしょうね!!
一昔前、YAMAHA?だったか小型SPの側版の一部が可動式のSPが
あったように思いましたが、検索しても出てきませんでした。(^_^.)
たてちゅうさん、お世話になります。
オフ会が今年も開催されるのであれば、参加して皆さんに音を聞いていただこうと思っています。
>小型SPの側版の一部が可動式のSPがあったように思いましたが、
私も関連記事を見たような記憶があります。箱鳴きを前提とした設計と同じ思想なんでしょうかね。あるいはドロン・コーンの代用ということでしょうか。
今回の作品は振動板を内部に組み込むという点で、そういった設計とは違いますので、うまくいくかどうか心配でした。
振動板としては、アルミ、ガラス、もっと硬い木、プラスチック・シートなども考えられます。
その他、振動板のエッジの処理をどうするか、などいろいろバリエーションがあって、しばらく楽しめそうです。
takenakaさん、こんにちは。ごぶさたしています。
ご投稿、ありがとうございます。 とても興味深い方式ですね。 作りも簡単にできそうですし。
早速の応用の提案なんですが、 ハーモニカのように共振周波数の異なるバルサ板を複数並べたら、複数の共振周波数が発生して広帯域の低域増強に、なるのかも? なんて妄想をしてしまいました。 勝手言ってすみません。(汗)
なーおさん。
書き忘れたので補足します。
ご承知のこととは思いますが念のため。
エネルギー保存則が成り立つように思います。例えば50Hz を増強すると、200Hz がへこむとかあります。
そのあたりを考慮した設計が必要かと考えます。
takenakaさん
中の振動板は確かに材質でかなり変化があるでしょうね。
でも一番バルサが良かったりして(笑)
まだ日程は決まってませんが、
今年もオフ会やる予定でいますので、
ご都合つきましたらぜひご参加下さいませ。
takenakaさん、こんばんは。
余り見ない方式ですね。
takwnakaさんじゃなかったらゲテモノの範疇に入れられそうな方式です。
いつもながらアイデアの豊富さには頭が下がります。
時間が出来たらちょっと作ってみたくなりました。
ゆったり人さん
古舘@横浜さん
こんばんわ。
私、ゲテモノが大好きでして、変なスピーカーを作っては粗大ごみに出したことがなんかいかあります(笑)。
今回はうまくいったようなので投稿しました。
でも、アイデァにこだわるあまり甘い評価をしている可能性があります。追試で冷静なご評価をいただければ幸いです。
