掲載日 初回投稿2008年10月29日
更新2009年04月01日
エリック
Eric_SUPREME
エリックスプレム
x x
正面

2Way

16 (cm)

UsherAudio

8945P

02.8 (cm)

Morel

MDT40

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ
画像1

集まれ塩ビ管スピーカー

エリックさんの「Eric_SPREMU 改良」 コメント(読みにくい時は文字のサイズを小にして下さい)

↑クリックすると大きくなります。
エリックです。

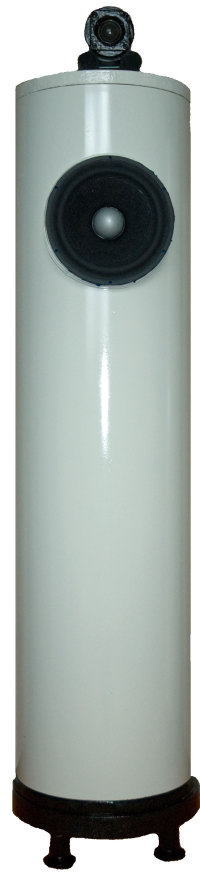

今回はEric_SUPREMEの外観を修正して
少しは格好良くしましたので投稿をさせて戴きます。
おおー!
随分すっきりした外見になりましたね。
カッコイイ!!
今回の改良ポイント1点目は、
ツイーターの収納ケースを変更しました。
地蔵様から大理石のケースを2ヶ戴きましたので
従来の焼き物からより小型の大理石に変更しました。

2点目は土台の部分で四角のMDF板を円形の
もた集成材にに変更しました。
これで外観がすっきりとなりました。

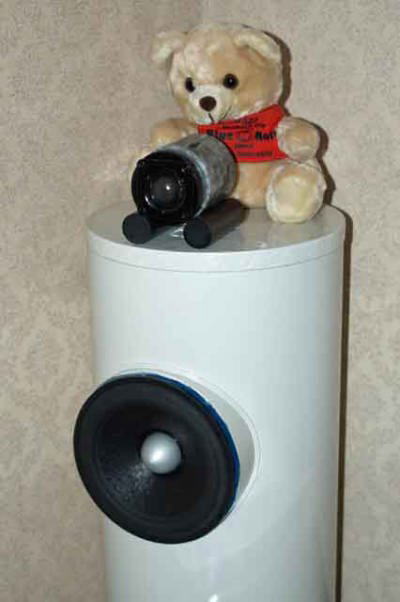

写真はウーファーとツイーターのアップですが、
大理石ケースが分かると思います。
後ろに以前ブルーノートで購入したクマちゃんが乗っています。
ツイーターの外見だけで随分すっきりしますね。

くまちゃん可愛いですね。
ブルーノートで売っているとはびっくり!

↑クリックすると大きくなります。

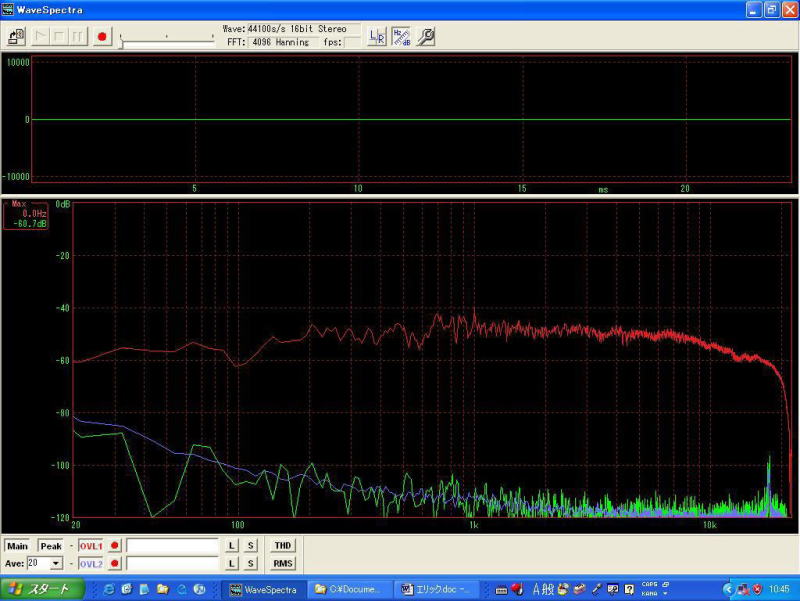

ツイーターの軸上で測定した特性をご覧頂くと行く分かりますが
レベル差の少ない素直な特性になっています。
100Hz辺りが少し下がっていますが
部屋の特性が影響しているかも知れません。

僕のSPはいつもデコボコです。(^_^;)

↑クリックすると大きくなります。

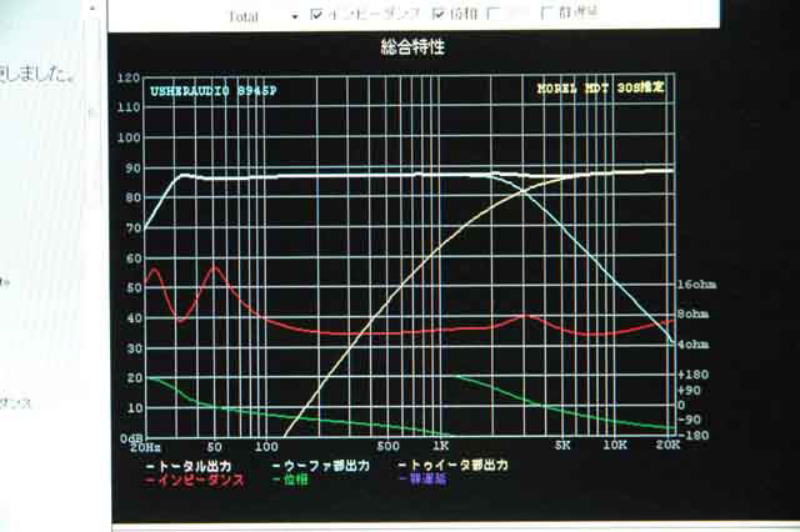

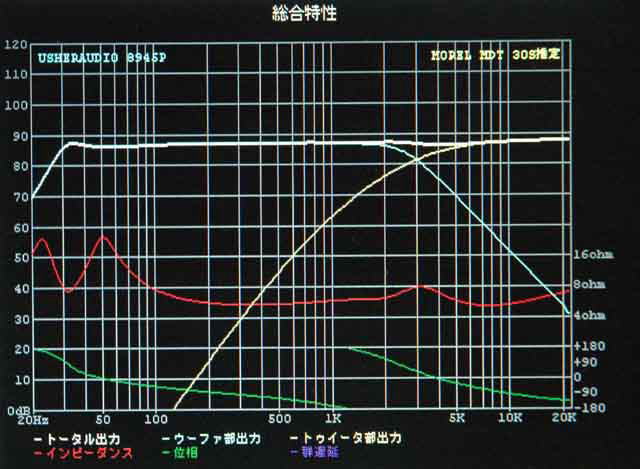

総合特性(設計値)はスピーカー設計プログラムアプレット版を
使わして戴きましたが、ビジュアルでリアルタイムに設計変更が出来、
非常に使いやすく結果も期待通りの特性が得られました。
また使用したドライバーはUSHERの8945PとMorelのMDT40ですが
素晴らしい性能を持っていると感じています。
選定には麻布オーディオ京都店の野中様の
アドバイスを受けて選択いたしました。

特性はAUDIO_BASIC最新号の付録CDで
重低音のチェック(32Hz?64Hz)をしましたが、
37Hz迄は全く問題なし。
32Hzは少しレベルが下がってます。

エージングが進むと共に大変聴きやすくなって来ています。
これで毎日のようにMusic_Birdからクラシックとジャズを聴いています。

エリック
低音も凄く出ているようで流石ですね!!

最近やっと僕もアプレット版の使い方が分かってきたので、
次作はちゃんとこれで設計してから作ってみようと思ってます。

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいませ!

集まれ塩ビ管スピーカー

エリックさんの「Eric_SUPREME 」 コメント(読みにくい時は文字のサイズを小にして下さい)

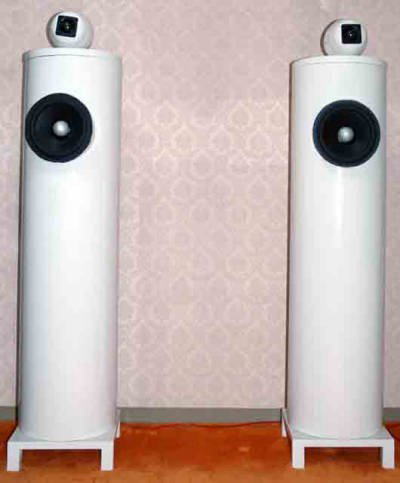

今度の11月9日の関西オフ会に向けて新作を作りました。
スピーカー名は「Eric_SUPREME」と名付けました。

以前からsuisyuさんの太管に魅せられていたのですが、
如何せん太管の加工(とても自分では無理)を
してくれるところが見つからずずっと探し続けていました。
又、昨年のアーディオ・セッション2007でB&WのSignature Diamondに
suisyuさん、地蔵さんが大変興味を持たれていました。

そうした経緯もあって、Signature Diamond紛いの作品になりましたが、
大阪で太管を加工して頂けるところを見付た事をきっかけに
7月から作成に着手し先頃完成しました。
おおー!今度はB&〇に似ていますね!!
カッコイイ!
そういえばもうすぐ関西オフ会ですね。


概略仕様は下記の通りです。

塩ビ管サイズ VP250×1000mm

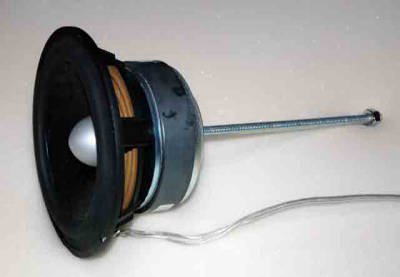

ウーファー USHER 8945P
ツイーター Morel MDT40
方式    バスレフ
クロス   2500Hz
塗装色  オフホワイト
重量   20kg強

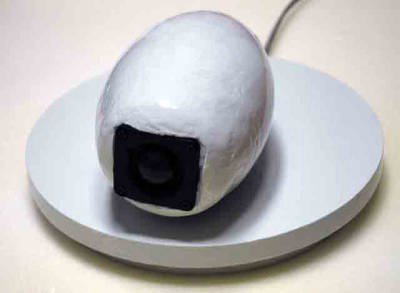

ツイーターのエンクロージャーは何で成形されたのでしょうかね?

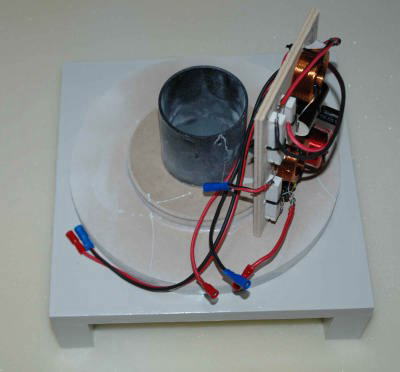

バスレフは底面で開口ですね!

↑クリックすると大きくなります。

↑クリックすると大きくなります。
設計に関しては「スピーカー設計プログラム アプレット版」
にお世話になりました。

オフ会の課題曲は「maria」ですが、
「Eric_SUPREME」が何処まで迫れるか興味のあるところです。
まだ出来たばかりでエージングをしつつ調整をしてゆきたいと考えています。
私も使った事ありますが、殆ど使いこなせてません。(^_^;)
関西オフは課題曲があるのですよね。
難しそうですね?僕のSPだと撃沈確実です。(^_^)v

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さい!
プリンタ用画面
投票数:40 平均点:5.25
作成:2008/10/29 0:00:00 エリック   更新:2009/4/1 0:00:00 庶務係   閲覧数:3426
前
katsu
AWCS--SR風
カテゴリートップ
塩ビ管SP
次
地蔵
Vega

コメント一覧

投稿ツリー

トピック


コニ  投稿日時 2008/10/29 13:31

完成しましたね。
かなり大型の力作、労作ですね、お疲れ様でした。
オフ会の搬入は大変でしょう、以前痛めた腰に気をつけて下さい。

スタイルは和製Signature Diamondですね。
オフ会の報告が楽しみです。

エリック  投稿日時 2008/10/29 14:48

コニさん今日は。 前回のオフ会は腰痛で残念しました。今回も重量級SPですが慎重に運びたいと思います。これで聴くレナーット・セラーニ・トリオの「マイ・フーリッシュ・ハート」と「オー・ソレ・ミオ」は最高です。

地蔵  投稿日時 2008/10/30 23:22

エリックさん
ついに完成しましたね。
関西オフ会での試聴が楽しみです!

エリック  投稿日時 2008/10/31 21:00

>地蔵さん 課題曲の評価が恐ろしいで?す。注意しなければいけないのは腰痛かもしれません。塩ビ管はむき出しだと雰囲気が出ませんがオフホワイトに化粧するとそれらしくなってきました。(ツイーターの部分は何とかしないといけないのですが・・・)

ゆったり人  投稿日時 2009/4/1 22:57

こんばんは。
特性も綺麗で、きっと聞きやすいのだろうな?と思います。
とても興味ありますが、画像や映像はインターネットで共有できても、スピーカーから出る音はなかなか難しいので残念ですね^^

エリック  投稿日時 2009/4/1 23:58

ゆったり人さん 今晩は、塩ビ管スピーカーにはサイズ・構造・外観など千差万別ですがドライバーの選定と重低音確保にはどうしてもサイズが必要ですね。オフ会などで他人の音を聴いて勉強するのが大切だと考えています。

モーレア  投稿日時 2009/4/4 16:16

ツイータケースが大理石になり、足もすっきりして良い感じになりましたね。重低音が32Hzまでしっかり出ているというのはさすがです。オフ会が楽しみです。

エリック  投稿日時 2009/4/4 16:32

モーレア様 今日は、1本20kgを超えるので運ぶのが大変で今度のオフ会にEric_SUPREMEを持って行く予定がないのですが・・。重低音がしっかりと出ているのは37Hzまでで32Hzは少しレベルが下がってます。申し訳ないですが軽い紙管で我慢してください。本日13cmφのスピーカーを購入してきたのでツイーターとサブウーファーを付けて2.5Wayにして少し遊んでみようと思っています。
最近ケルティック・ウーマンをよく聴いています。又、管理人さん推奨のダイアン・リーヴス「ラヴィン・ユー」も良さそうです。これは地蔵さん好みかも知れません。

モーレア  投稿日時 2009/4/4 18:50

そうでしたか。残念。
ケルティック・ウーマン良いですね。低音がしっかりでるスピーカーで聴くと格別です。

地蔵  投稿日時 2009/4/5 20:14

大理石ケースがお役に立ててうれしいです。
いい感じに仕上がりましたね。
音は前回のオフ会で聞かせていただきました。
エリックさんのこれまでの作品の中で一番だと思います。

エリック  投稿日時 2009/4/6 11:58

地蔵様 有り難うございました。毎日のように聴いています。再度皆様に見て頂きたいのですが何分重量がありますので運ぶのも大変です。今度は「灯」をじっくり聞かせて頂こうと思ってます。お仕事が忙しそうですがそろそろ課題曲を考えてください。

モーレア  投稿日時 2009/4/6 22:35

「灯」への期待、有り難うございます。期待に応えられるよう、現在エージング中です。

地蔵  投稿日時 2009/4/6 22:53

エリックさん
今回は課題曲なしということでお願いします。
現在女性ボーカルで魅力的な局を探しています。

地蔵  投稿日時 2009/4/6 22:53

訂正です。局ではなく曲です。

エリック  投稿日時 2009/4/7 22:59

地蔵さん 今晩は、管理人さんご推薦のCDダイアン・リーヴス「ラヴィン・ユー」を試聴して見てください。キットお気に召すかと思います。
