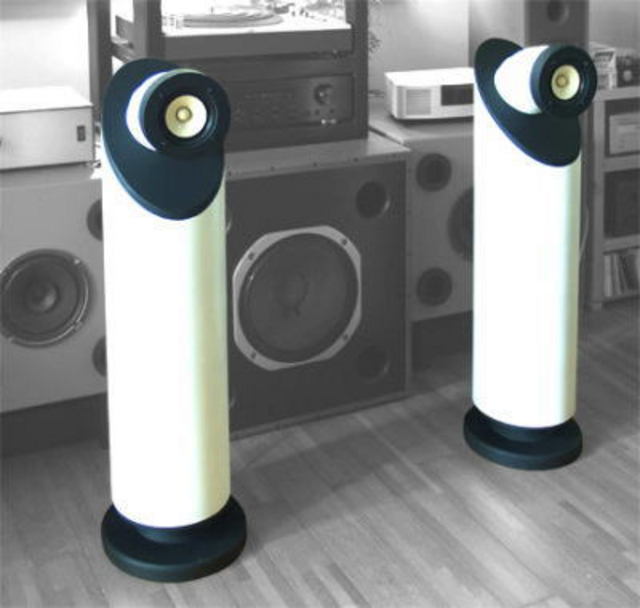

ペンギン

いつもながら塩ビと木材との融合・・、うまいですよね!
斜め切り・・?　何時かは、やりたいと思いつつ考えるだけで手を出せないのですが。　このデサインもいいですね！！

とても纏まりの良い作品で感心しました。
ネーミングもぴったりでヨチヨチ寄ってきそうです。
ＪＲ東日本が飛びついて来そうですね、音も聴いてみたいです、
ＪＳＰファンとしては後ろに写っている大型JSPが凄く気になります。

いつも感心するのですが、出来栄えがすばらしいです。
実物を見てみたいなー。
音も聞いてみたいなー。

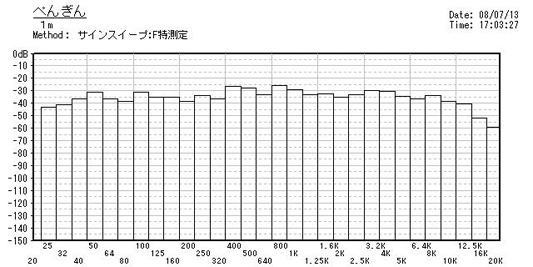

デザインのセンス、特性のフラットさ脱帽です
高度な製作技術と豊富な経験が生かされてますね
きっと音も良いんだろうな?

ｍｒｔさん、コメント有り難うございます。

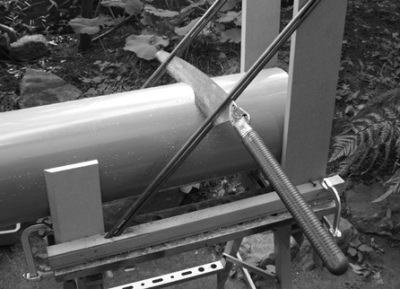

「ペンギン」へのお褒めの言葉有り難うございます。フリーハンドでの斜め切りは難しいので、ジグをつくり、やっと切ることが出来ました。

コニさん、コメント有り難うございます。後ろのJSP、両脇は20cmフルレンジ付き45cm角です。低域は豊かで、サブウーファーは不要です。真ん中は30cmウファー付き60cm角です。YAMAHA　NS1000Mのウーファーをつけました。サブウーファーとして3D方式で使っています。クロスオーバーは約80hz。オルガンの15hzの低音を楽しんでいます。

地蔵さん、コメント有り難うございます。
「人は見た目が9割」というベストセラーがありますが、「スピーカーは見た目が？割」
なのでしょうか。BGMは別としてCD等で音楽を聴くときはスピーカーと相対している場合が多いので重要な要素の一つと思われますが。

108さん、コメント有り難うございます。
身に余るご感想、「ペンギン」も穴があったら入ってしまいそうです。それにしてもJSP方式は素晴らしいですね。すっかり惚れ込んでいます。

すばらしいデザインですね。

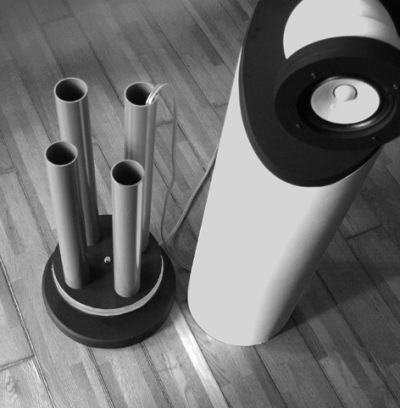

私もダクトを底の部分に付けてみたいと思いつつ、もしかしてダメだったらという懸念を持っていたのですが、Naitouさんの結果を知って安心しました。JSPはかなり自由度がありそうで、面白いです。

JSP方式という事でこちらを見つけました。ペンギンさんは、FE103Eのみ使用のようですがこれだけで25Hzまで出るのでしょうか。JSPはどしても低域を延ばすと大型になるようですが、この円筒型でこの大きさで25Hzまで出るなら作って見たいです。

モーレアさん、コメント有り難うございます。
JSP方式の素晴らしさは、所謂エンクロージャー形態の常識を覆しているところにも有るように想います。従来は、エンクロージャーは縦横高さが異なっているのがよく、サイコロ形はもってのほかでバッフルが正方形もよくない、ユニットの取り付け位置はオフセンターさせるのが常識とされていたわけですから。このようなJSP方式がどのような自由度を持っているのか私も興味のあるところで、今後いろいろと試してみたいものです。

toroさん、コメント有り難うございます。
ＪＳＰ研究所ホームページ「自作へのヒント」にあるダクトの共振周波数の概略計算で計算したところ、「ペンギン」では40Hzとでました。低音成分の十分入ったオルガン曲を
鳴らしてみても、20Hzはともかく、低域にそれほど不満は感じませんでした。

Naitouさん、ご回答ありがとうございます。一般のJSPよりコンパクトそうだったのでSWとしての作成を考えておりました。

Naitouさま　はじめまして。昨年紙巻スピーカーを投稿しましたりんだです。素晴らしいスピーカーに投稿されて以来　目を奪われています。作ってみたいのですが、私は、FE166Eで角型スパイラルを作り上げたばかり！ゆえ、すぐもう一台というわけには行きません。塩ビ管SP未経験者につきお教えいただきたいことがあります。ペンギンはVU管ですかそれともVP管ですか？

りんださんコメント有り難うございます。
「ペンギン」に用いた塩ビ管はダイニビニルパイプのLP210です。価格が安いことが第一ですが、3mm厚ということで振動を利用した音づくりの期待もこめて使用してみました。

いつも興味深く拝見しております。
塩ビ管スピーカーを作ろうかどうしようか迷っているものです。
Naitouさんのペンギンを見て、ぜひ自分でも自作してみたいと
思いました。
が、いかんせん初めてなもので、まずは見よう見まねがしたいと
思い、不躾ながら設計図があれば公表いただけないものかと
思い、書き込みをした次第です。
ご検討のほどよろしくお願いします。
今後も期待しております！！

masaさん、コメント有り難うございました。
ペンギンに関して、頭の中のイメージと現物合わせでつくりましたのでしっかりした設計図は作っていません。急きょ、ポンチ絵程度の組み立て図を書きましたのでお送りしたく思います。もしよろしければメールアドレスお知らせ下さい。当方msj01001@nifty.ne.jpです。
