掲載日
初回投稿
2008年07月07日
更新
2008年07月17日
作者
チカラ
作品名
春香
よみがな
はるか
大きさ(WxDxH)[cm]
x x
指向性
上面
エンクロージャ
密閉
ポート
その他
マルチウェイ
フルレンジ
使用ユニット 口径(cm)
ブランド
型式
ユニット1(メイン)
ユニット2(高域)
ユニット3(低域)
10 (cm)
Fostex
FE107E
なし
なし
自己評価
意匠・デザイン
未選択
音質
未選択
達成感
未選択
塩ビ管サイトページ掲載URL
本館の掲載ページへ
画像1
説明
本館投稿内容
チカラさんの「春香-はるか-・改良」
コメント
(読みにくい時は文字のサイズを小にして下さい)
「春香」を改良しましたので報告します。
チカラさんも改良されたのですね!
改良点1

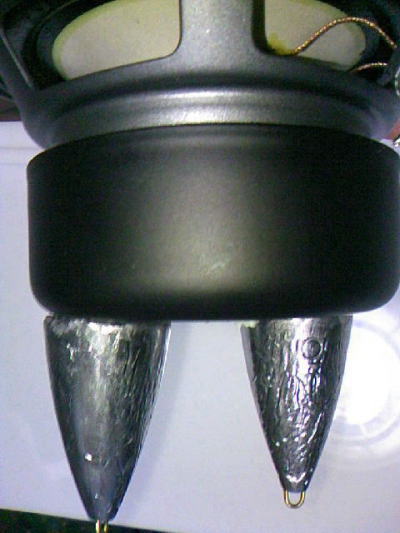

今回ようやくグランドアンカーを付けました(笑)

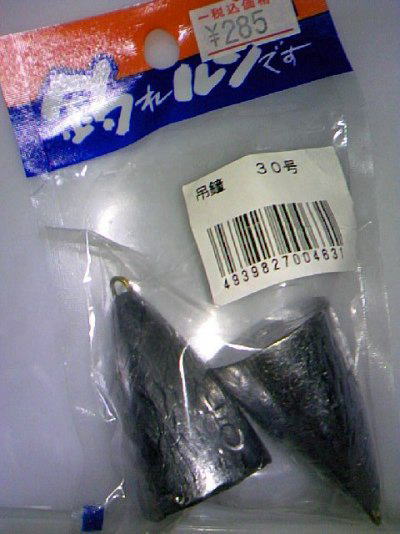

使ったのは近所の釣具屋で購入したオモリの
「吊鐘 30号」というモノです。
一つのユニットにオモリ二つを接着剤で固定しました。
ユニットのスペース的にはさらに使用出来ますが、
予算と手間、何よりグランドアンカーの必要性を知らない為です(汗)
もう少し重さがあった方が良さそうな気がしますね。
改良点2

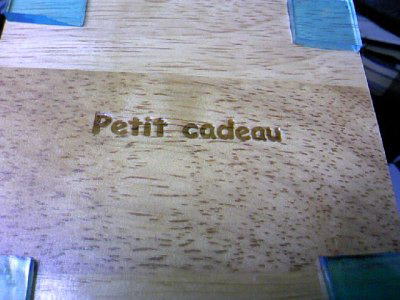

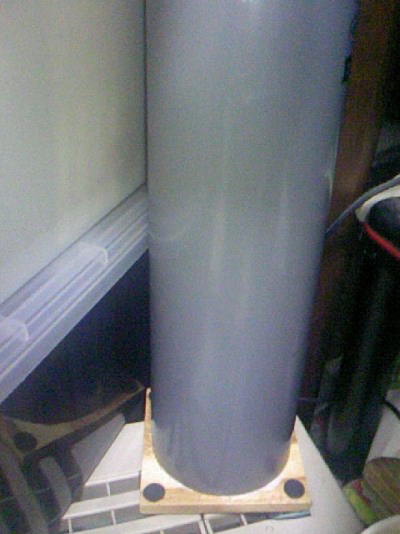

また土台の下には、余っていた地震対策のゲルを貼り、

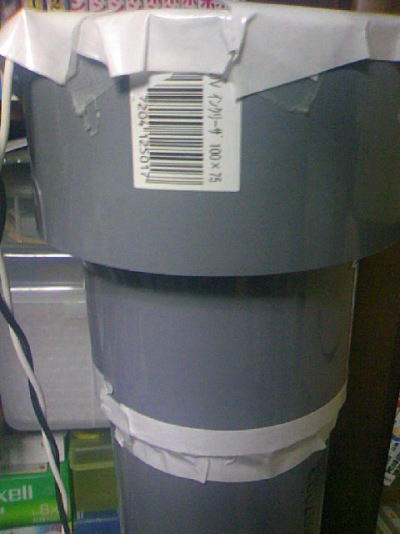

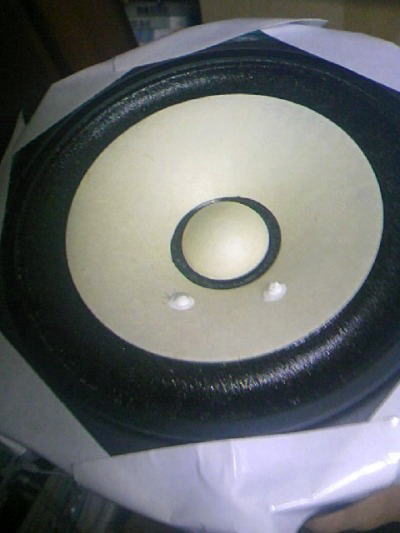

さらに前よりも空気漏れ対策の目張りを丁寧に行いました。
目張りは相変わらずの両面テープですがご容赦下さい。
土台にインシュレーターは結構音の変化がありますよね。
目張りのテープですが、同色のビニールテープを使うと
もっと見栄えが良くなりますよ!
結果
今回の改良でも、最初は正直グランドアンカーの効果を感じませんでした。
オモリの使用量が少ないからとは思いますが・・・
しかし、音出しをしてるにつれグランドアンカーの効果を感じてきました(汗)
音が何となく綺麗に分離したような・・・?
むしろ土台のゲルや目張りの方が音に大きな効果がありました。
力強い低音が出るようになり、相乗効果で中高音も引き立ちました。
スピーカー作りの処女作で試作機の「春香」はコレで一応完成したと思います。
次の投稿は恐らく新作になると思いますが、これからもよろしくお願い致します。
仮想グランドは、やはりもう少し重さがあった方が、
変化が分かりやすいでしょうね。
エージングでも音は変化がしてきますよ。
また、土台部分を見ると密閉式のようですので、
底板に穴を開けたりしてバスレフ式にしてみても面白そうです!
次の新作も楽しみにしてますね!!
それでは、また改良や新作製作されましたらご投稿下さい。
ブログ
にも遠慮なくコメントして下さいネ!
チカラさんの「春香-はるか-」
コメント
(読みにくい時は文字のサイズを小にして下さい)
初めまして。私はチカラと申します。
このページで他の方が作られたモノを参考にして、
何とか苦心の末に作り上げました。

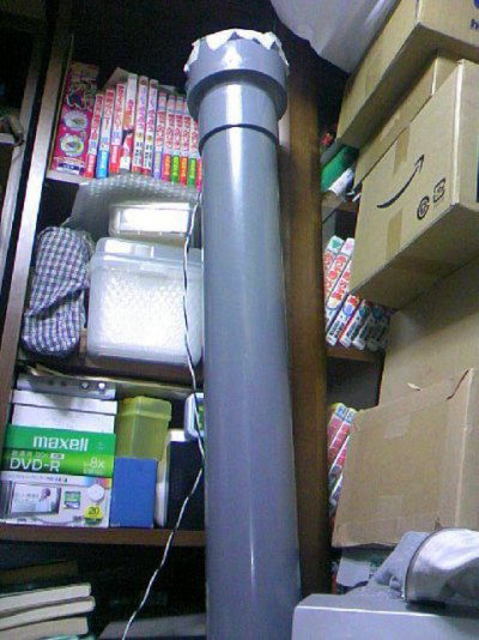

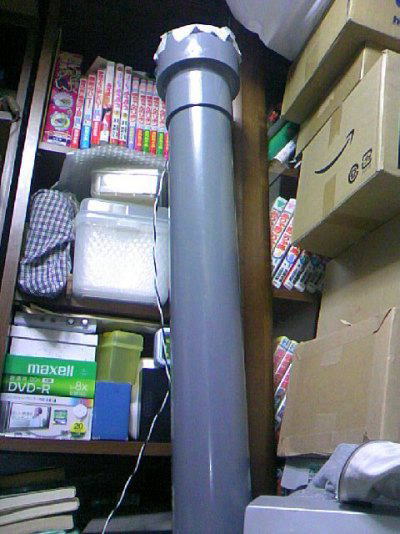

投稿させて頂くのは試作機「春香-はるか-」です。
名前の由来はその響きの良さだけです(汗)
一応の形としてはYoshii9をモデルにしました。
はじめまして!ようこそいらっしゃいませ!!
またまた人気のYoshii9タイプの登場ですね!
構成は
ユニット→FOSTEX「FE107」(10cmフルレンジ)
塩ビ管→VU75の1mと100 X 75のDVインクリーザ
ユニットを乗せるゲル→百均

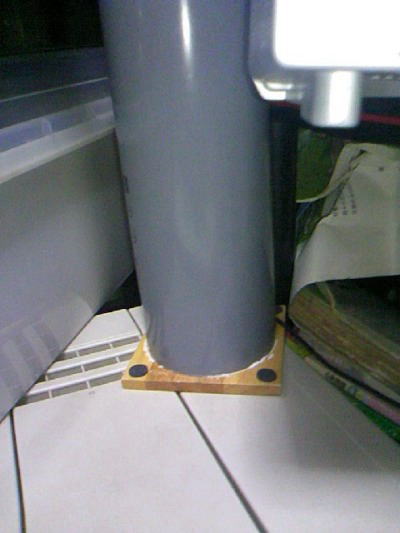

土台→百均のコースター
以上です。
ケーブルは一応ベルデンの8460というモノを使ってます。
土台部は開口していないように見えますが、
密閉ですかね?

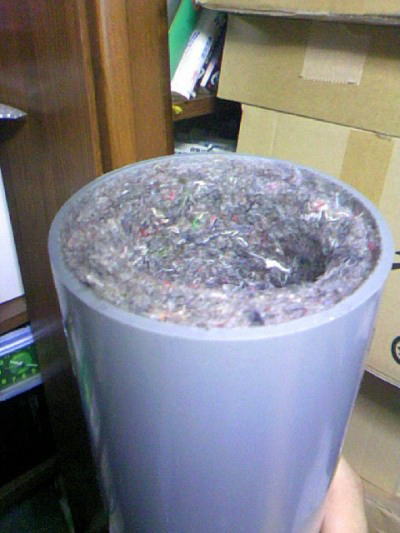

管の中には吸音材としてニードルフェルトを付けました。
両端に両面テープで固定しました。
何とこのスピーカーにはTD式の必須品、「グランドアンカー」がありません!(笑)
実はジュースの瓶に水を満タンまで入れたもの等を使ってみたのですが、
余りにも筒臭い音で、特にスネアドラムなど打楽器系の音が
聴けたモノではありませんでした・・・
恐らくですが、吸音材とグランドアンカー同士は接触させてはいけないのでしょうね。

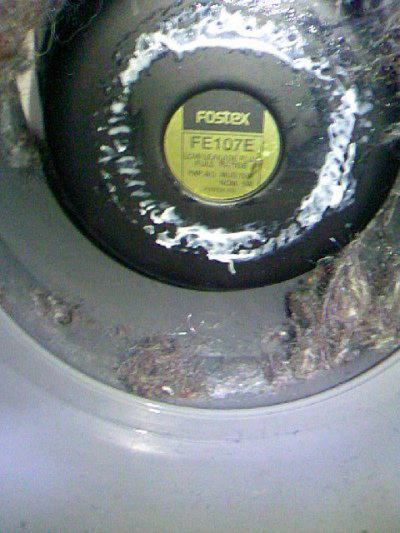

ユニットにボンドの跡が付いてますが気にしません(涙)
確かYoshii9は、仮想グランドに吸音材が巻いてありましたね。
このスペースに仮想グランドを入れてしまうと、
エンクロージャーの容量がかなり減ってしまいますね。
この状態で音を二日鳴らして中高音がかなりリアルになりましたが、
低音が弱いことにも気付きました。

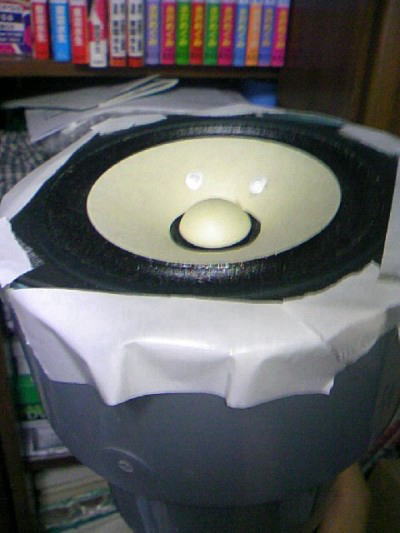

そこでユニットとインクリーザーの隙間が大きかったので目張りしました。
ただしパテなどではなく、両面テープです(笑)
スゴく余っていたのでついつい・・・
しかし、おかげで低音が出るようになりました。
今回はあくまで試作と割り切ったので材料費や手間を全く掛けませんでした。
ここまで手抜きにも関わらずかなりいい音なので、
本気で作り込めばドコまでの次元に辿り着けるのか。
塩ビスピーカーは奥が深いですね。
初参者で長文失礼しました。
まだ試作段階のようですので、まだまだパワーアップしそうですね!
土台部を開口にするとか、吸音材の量の調整、制振の仕方など、
Yoshii9タイプは投稿作品が沢山ありますので参考にしてみて下さいネ!!
アドバイスも色々頂けると思いますよ!
それでは、また改良や新作製作されましたらご投稿下さいネ!
ブログ
にも遠慮なくコメントして下さい。
今後も宜しくお願い致します。
投票数:33 平均点:5.45
