掲載日
初回投稿
2007年05月20日
更新
2007年05月20日
作者
モーレア
作品名
モーレアHSCH mini
よみがな
モーレアハイスピードコンクリートホーンミニ
大きさ(WxDxH)[cm]
x x
指向性
上面
エンクロージャ
バスレフ
ポート
ホーン
マルチウェイ
フルレンジ
使用ユニット 口径(cm)
ブランド
型式
ユニット1(メイン)
ユニット2(高域)
ユニット3(低域)
08 (cm)
TangBand
W3-582SB
なし
なし
自己評価
意匠・デザイン
未選択
音質
未選択
達成感
未選択
塩ビ管サイトページ掲載URL
本館の掲載ページへ
画像1
説明
本館投稿内容
モーレアさんの
「モーレア・ハイスピード・コンクリートホーン」
「モーレア・ハイスピード・コンクリートホーン mini」
コメント
(読みにくい時は文字のサイズを小にして下さい)
モーレアです。
ながらく投稿していませんでしたが、今回、旧作のパーツを使って
新しいスピーカーを作りましたのでお披露目いたします。

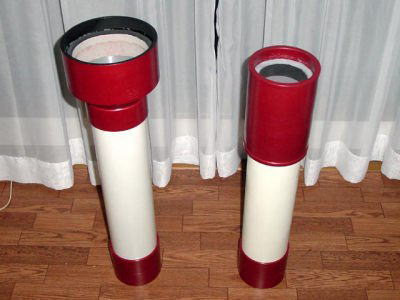

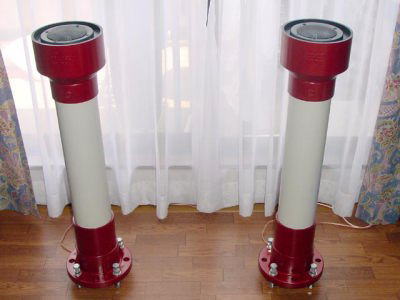

背の高い方が「モーレア・ハイスピード・コンクリートホーン」、

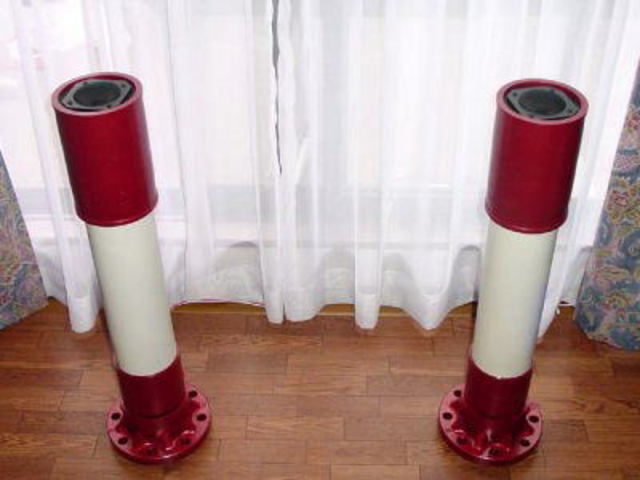

低い方が「モーレア ハイスピード コンクリートホーン mini」です。
ちょっと名前が長いので、略称を「HSCH」「HSCHmini」とでもしてください。
地蔵さんのタイタン、ジュピターに刺激を受けて制作したDBH
(ダブル・バスレフ・ホーン:ネーミングは地蔵さん)です。
エリックさんも同タイプを発表されていますので、
DBHはこれで三作目ということになります。
構造的には地蔵さんのジュピターやエリックさんのSA-F80_DBHと同様です。
上のほうにインクリーザで作った第一バスレフを設け、底にはコンクリート製の
バスレフホーンをつけています。
工夫したのは、それぞれのパーツをモジュール化して、自由に組み合わせること
ができるようにしたことです。
最近注目の地藏さんオリジナルネーミング、「ダブルバスレフホーン」が
またの登場ですッ!

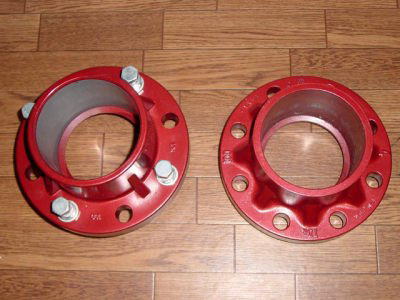

土台にはVP100用のフランジを使いました。
一方はねじで高さ調整が出来るようにしています。
もう一方はねじが面倒だったので、ゴム脚を両面テープで貼り付けています。
パイプはVP100です。
大きな方は頭の部分にインクリーザ100-150を使っています。
小さな方は100用のTSソケットです。
写真を取り忘れましたが、パイプの上部には、インクリーザ75-40を
バスレフポートとして取り付けています。
インクリーザーを使ったバスレフは、お手軽で良いですよね!
またこのスピーカーの配色は、モーレアさんのスピーカーと一目で分かって
すっかりおなじみです!!
最近のモーレアさんのスピーカーはモノトーンですネ!!

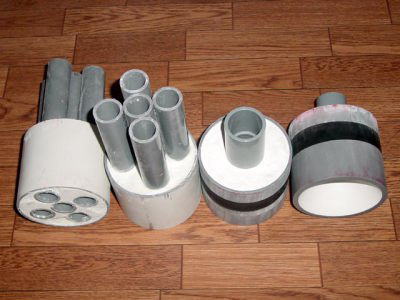

パイプの底の部分に取り付けるバスレフポートには、ホーン形状のものと、
JSPタイプのもの、二種類を製作しました。
いずれも、インスタントセメントで固めています。
重さもあるので、スピーカーの安定にも一役買っています。
セメントをホーンの形に流し込むのに、「ハイスピードロート」という漏斗を
使いました。それがネーミングのもとになっています。
あとでポートを変更出来るのもいいですね!
ハイスピードロートこれから流行りそうです!!

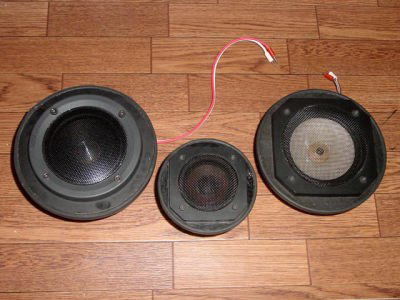

スピーカーユニットは三種類を用意しました。
左からTB W4-655SA、TB W3-582SB、FE127です。
いずれもドーナツ状のMDF板に取り付け、インクリーザやソケットにぴったり
嵌め込めるようになっています。
聴いてみての感想ですが、ホーンはしっかりと良質な低音が出ていい感じです。
この大きさだと、JSP方式よりホーンのほうがいいように思いました。
詳しくは私のホームページをご覧下さい。
http://www.geocities.jp/hs_moorea/audio/index.html
ユニットも3種類も用意されていてバリエーション豊富ですね!
ポートもあわせると、組み合わせも何通りもなって、
当分の間楽しめそうです!!
それでは、また改良や新作製作されましたらご投稿下さい。
ブログ
にも遠慮なくコメントして下さいネ!
今後も宜しくお願い致します。
