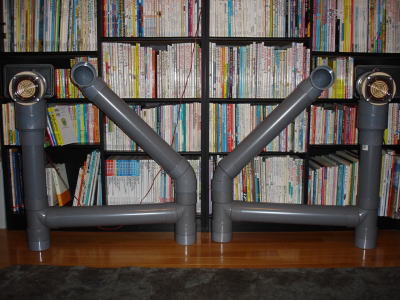

画像1

集まれ塩ビ管スピーカー

ねこの雪さんの塩ビ管スピーカー コメント(読みにくい時は文字のサイズを小にして下さい)
初めまして ねこの雪 と申します。

車関係の投稿サイト経由で、こちらを知ってから興味を持ち、
実家で発掘した20年物のFE103を使って作りました。


初めまして!ようこそいらっしゃいませ!!
最近初投稿の方が徐々に増えて嬉しいです!

なかなか存在感があってカッコ良いですネ!

↑クリックすると大きくなります。

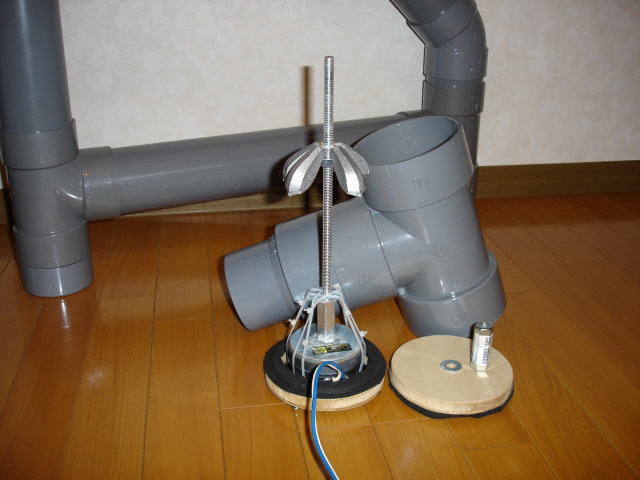

ユニットに3/8のナットを接着し約30cmの長ネジとつり用
のおもりでバランスを取っています。
最初にYoshi9タイプで感触をつかんだ後、「地蔵」さんのハマー
を参考に、UV100チーズでユニットを正面設置化しました。
しかし、ちょっと強めに固定したら接着部分があっさりと壊れたため、
結束バンドでの補強を加えています。

ユニット固定部分以外は、100φだと存在感が有りすぎるので、
75φの塩ビ管です。
パイプ内に収音材は使っておらず、前後のバッフル版と塩ビ管の間には
10mm厚の粘着シール付き
緩衝シート(固めのスポンジ?)を挟んでいます。

塩ビは形状アイディアが浮かぶと、すぐに組み替えられるのが
楽しいですね。
また、コーン紙保護に、自作パソコン用の90mmファン向けガード
を使っています。
都合良く、取り付け位置が同一で、無加工でOKでした。

結束バンドは手軽でよいですよね!
おもりで前後の重量バランスとるのもなかなかアイディアですね。
吸音材無しとは良いですネ!


それではまた改良や新作製作されましたらご投稿下さいませ。
ブログにも遠慮なくコメントして下さい!
今後も宜しくお願い致します。
プリンタ用画面
投票数:24 平均点:3.33
作成:2006/10/7 0:00:00 自動登録   閲覧数:1688
前
あき
無題
カテゴリートップ
塩ビ管SP
次
地蔵
タイタン

コメント一覧

投稿ツリー


長野   投稿日時 2006/10/9 10:41

FE103ていうと、あの幻のユニットですね!当サイトでも初めての登場ではないでしょうか。今だと「FE103メモリアル」で1万円以上するのでは?
私が最初に作ったスピーカーはFE103のバックロードホンキットで思い出深いユニットです。
 このスピーカ、形が細身の猫みたいですね。それらしく塗装するともっと可愛くなるのではないでしょうか?

ねこの雪   投稿日時 2006/10/9 21:11

このユニットは学生の頃、バスレフ状の箱に4つ(2つは逆相で音場を広げる?)組むキットで購入した物です。しかしこの箱はステレオ感が全く無く、段ボール箱にテレビのジャンクスピーカを入れたスピーカに負けて、テレビ台にしてました。
先日実家の納戸で見つけ、今回の復活につながりました。箱で全く変わるものですね。
塗装やシール張りも考えたのですが、まずは音を聞きたいと、設置したらそのままになってしまいました。
それにしても、やはり土管です。ホームセンタから買ってくると内側が埃まみれで、水洗いから始まるのは笑えます。

モーレア  投稿日時 2006/10/10 23:29

ねこの雪さん 初めまして
塩ビ管はホームセンターの外に放置してあることが多いので、レジに持って行くだけで、手が真っ黒になることがありますね。

音が気に入ったら、塗装をすると見違えるようになりますよ。
