モーレアさんの新作「モーレアTLS/FE」 コメント（読みにくい時は文字のサイズを小にして下さい）

フォステックスの12cmユニット、FE-127を使ったTLSタイプです。
最初に長野さんのTLSを真似てつくったものがすごく良かったので、
今度は大きなユニットでということで、モーレア３号のユニットを
そのまま使ったTSLを作ってみました。

塩ビ管スピーカーの場合、パーツがそのまま流用できるのがいいですね。

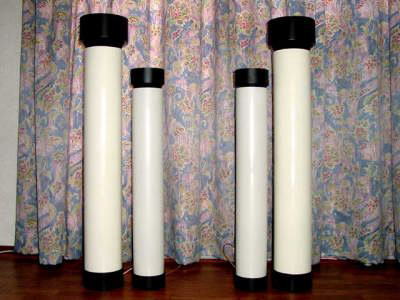

写真の内側二本が、以前に作ったTB-W3-582SBのTLSで、
外側二本が今回作ったものです。

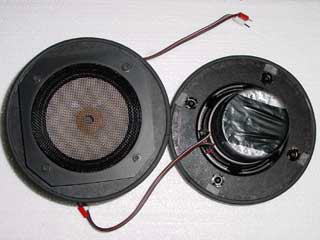

ユニットはフォステックス FE-127です。

仮組みでは長さ１ｍのVU125をそのまま使ったのですが、
本組みにあたり、長さを少し詰めて８５ｃｍにしました。
机の前のスペースにバランス良く納めるためです。

塗装には、今回、水性を使いました。
同じ色がなかったので、TBに比べてすこし黄色っぽくなっています。
やはり水性のほうが、匂いが少なくて扱いやすいですね。
早速モーレアさんのTLSの新作の登場ですね！
12cmのTLSは凄そうですね！！
多重管のTLSは作りやいので管理人もお気に入りです！

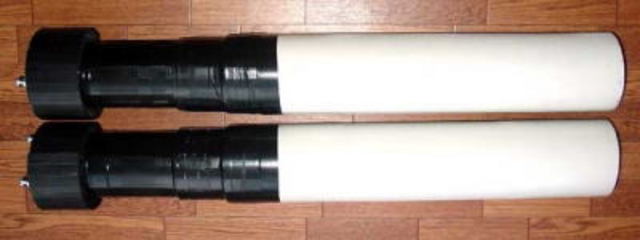

内側のパイプは使わなくなったVU100にVU75を差し込み、
外側にはダンプラとビニールテープを巻いて、
断面積がスムーズに変化するようにしました。

内側パイプの一番下には、長ナットを接着剤でつけ、
折り返し点の隙間調整と、内側パイプの微妙な長さ調整が
出来るようにしています。

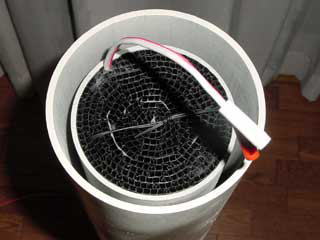

音道でダンプラを使っているのは、
内側パイプの最上部（スピーカーユニットの直下）に7.5cm、
そして内側パイプの最下部外側に同じく7.5cmです。

また吸音材（金魚用ウール）はスピーカーユニットとダンプラの間、
そして音の出口（VU125上端とインクリーザーの隙間）の
少し手前の二ヶ所です。
内部も綺麗に作ってありますネ！！

↑クリックすると大きくなります。

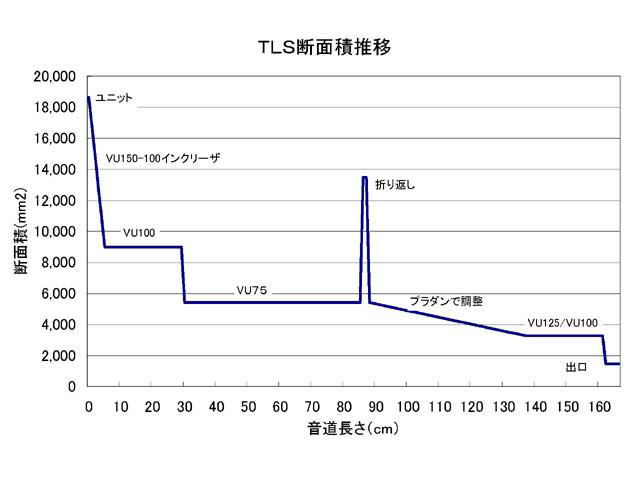

一応、計算で、断面積の推移をグラフにしています。
こんなもんでいいのでしょうか？

さて、肝心の低音です。
これは仮組みの時から気が付いていたのですが、
期待したほど低音は伸びませんでした。
むしろモーレアTLS/TBの方が、低音を感じます。
ただ、全体のバランスはモーレアTLS/FEが上です。

一番いいのは、両方のスピーカーを同時に鳴らすこと。
これで音の広がりも、低音も、満足できるレベルになります。

今回のTLSは期待したほどの低音は得られませんでしたが、
工作も簡単でトリプルパイプと同等の音が得られるので、
まあ合格点です。

ユニットを変えるとまた違った結果が得られるかもしれません。
１２ｃｍのいいユニットが入手できたら試してみたいと考えています。

例によって詳細は私のホームページに掲載していますので、参照下さい。
グラフがあると分かりやすいですね！！さすがです！
低音が伸びないのは以外ですね?。
このあたりがTLSの難しいところでしょうか。
TLSはユニットとの相性が顕著に出やすいかも？

モーレアさんのサイトも分かりやすく載っていますので
是非皆さんご覧下さいネ！！

それではまた改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントお願い致します。
プリンタ用画面
投票数:42 平均点:6.19
この記事の1行目に飛ぶ
作成:2006/5/22 0:00:00 モーレア   閲覧数:1793
前
hase19
多重管スパイラルスピーカー 		カテゴリートップ
塩ビ管ＳＰ 		次
エリック
EricP'S　TLS108

コメント一覧

2件表示 (全2件) すべてのコメント一覧へ

投稿ツリー

Re:モーレアさんの新作「モーレアTLS/FE」をUPしました。
返信する
地蔵  投稿日時 2006/5/22 23:35

モーレアさん、やりましたね。
かなりの力作だと思います。
予想通りにはなかなか低音が出てくれないというのを読んで、やはりTLSは難しいというのを感じました。
新しいことにどんどん挑戦していくモーレアさんの姿勢は偉いと思います。私もがんばらねは！と決意を新たにしております。

Re^2:モーレアさんの新作「モーレアTLS/FE」をUPしました。
返信する
モーレア  投稿日時 2006/5/23 19:35

力作だなんてとんでもない。構想さえ決まれば一日でできますよ。
後は他のユニットを試してみたいのですが、財力がありません(^^;

12cm程度のフルレンジで、TLSに向いてそうで、価格もそこそこのユニットを、だれかご存じありませんか？
