short-12
| 掲載日 | 初回投稿 | 2012年11月23日 | ||||||
|---|---|---|---|---|---|---|---|---|
| 更新 | 2012年11月23日 | |||||||
| coolsky | ||||||||
| short-12 | ||||||||
| ショート１２ | ||||||||
| ８ x ８ x ５５ | ||||||||
| 上面 | ||||||||
| ||||||||
| 自己評価 | ||||||||
| ☆☆ | ||||||||
| ☆☆ | ||||||||
| ☆☆☆ | ||||||||
| 画像1 |
|

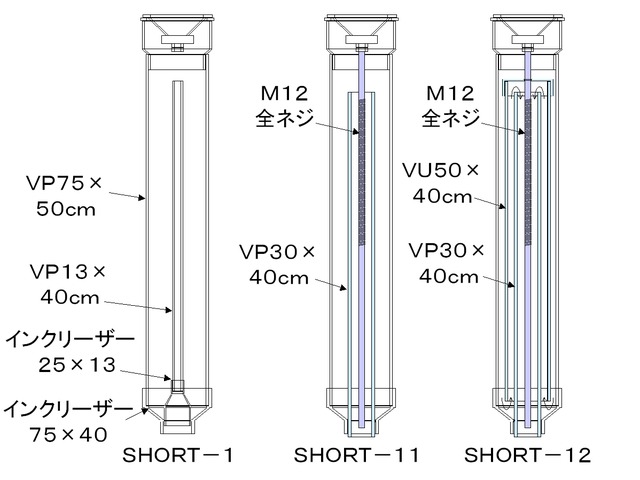

ＳＨＯＲＴ－１の内部に入れ子にした塩ビ管を入れて音道が折り返すようにしたものです。差し込む塩ビ管の長さを調整して比較中です。 | ||||||
| 画像3 |
|

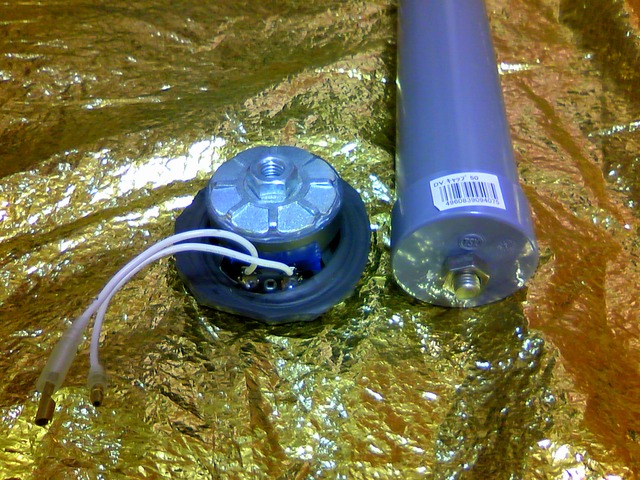

ＶＵ５０管にキャップと全ネジを付けた状態です。 | ||||||
| 画像4 |
|

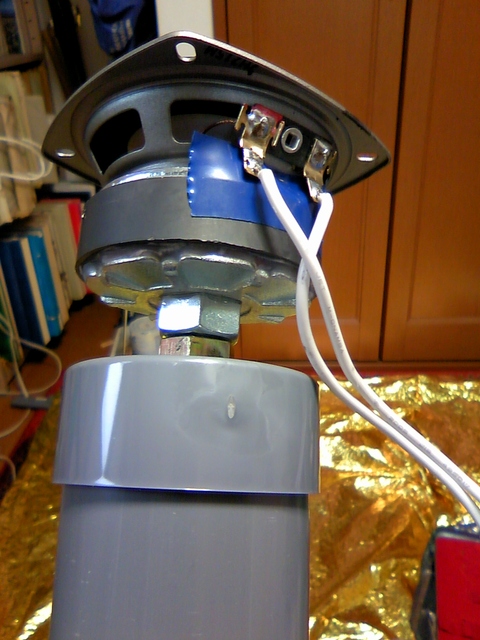

その上にスピーカーユニットを付けます。 | ||||||
| 画像5 |
|

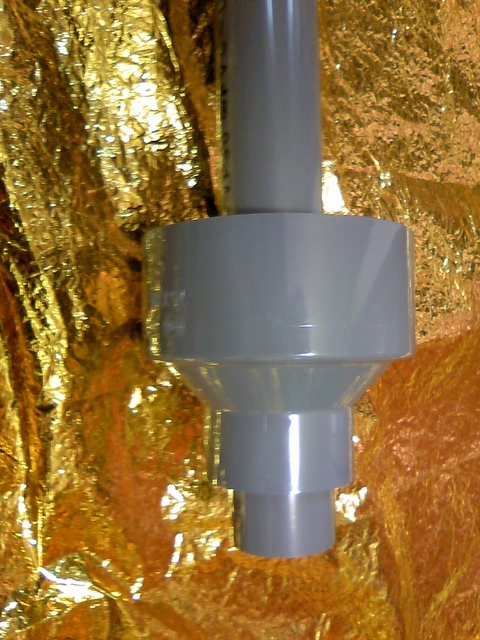

ＶＰ７５ボディー管に下から差し込むＶＰ３０管とインクリーザーです。 | ||||||
| 画像6 |
|

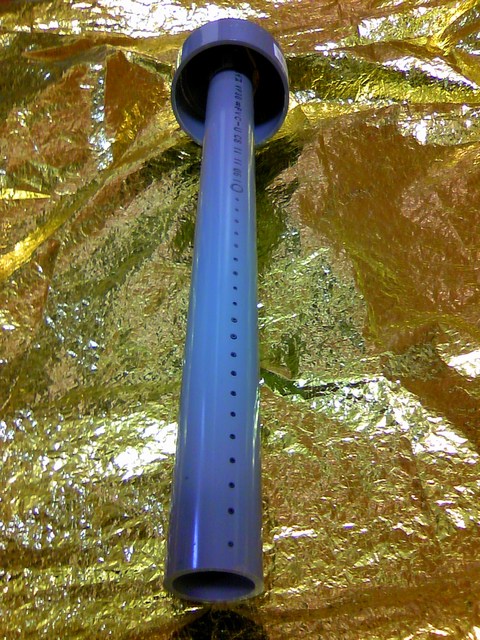

逆方向から見たところです。 | ||||||
|
こんばんはｃｏｏｌｓｋｙです。いつも皆様ご指導ありがとうございます。１１月の初めに，ＶＰ７５×５０ｃｍの短いボディー長で，ＳＨＯＲＴ－１を試作しましたが，ＶＰ７５×１００ｃｍの単純なＹＯＳＨＩＩ－９タイプの塩ビ管スピーカーに比べますと低音の厚みが出ずに残念な結果でした。そこで，いろいろ試しています。現在，ＳＨＯＲＴ－１２というバージョンです。ＶＰ７５管のボディーの内側に，ＶＵ５０管をその端部に付けたキャップのところで，ウエイト用の全ネジに貫通させてぶら下げ，さらにその内側にＶＰ３０管をダクトとして入れています。ＶＰ３０管の中に全ネジウエイトが通っています。円周方向外側から内側に音道が順に折り返して，最後に真ん中からダクトが下部に出る形になっています。結果は，まだまだ１００ｃｍの勝ちでした。再び残念。 |
||||||||
 coolsky ｓｈｏｒｔ 1 |
 塩ビ管ＳＰ |
 新三郎＠まっちゃん２ コアラ |
コメント一覧
投稿ツリー
Re: short-12
(たてちゅう, 2012/11/24 17:33)
Re: short-12
(coolsky, 2012/11/24 19:16)
Re: short-12
(たてちゅう, 2012/11/24 20:09)
Re: short-12
(coolsky, 2012/11/24 20:50)
僕も以前似たような折り返し音道の作ってみましたが
なぜかイマイチな結果でした。
折り返しは少ない方が良いのかもしれません。
折り返し少ないように変更するか、単純なバスレフな方が良いかもしれませんね。
たてちゅう様
いつもコメントをいただきまして
ありがとうございます。
５０ｃｍくらいの短い塩ビ管で，
１００ｃｍ以上のものとと同じくらいズシンと来る
低音が得られたらいいなと思います。
これまでの先輩の皆さんの作品例を勉強しながら
いろいろ試して見たいです。
塩ビ管は失敗しても，また組み直せるところが
とても楽しいです。
ご指導よろしくお願いいたします。
以上
たてちゅう様
過去の貴重な作品データ例をお教えくださり，
ありがとうございます。
運営のご努力で作品の数がたくさんになり，
私のような初心者にとりまして，まさに宝の山です。
勉強させていただきます。
