MCAP－ayameタイプ
| 掲載日 | 初回投稿 | 2010年12月09日 | ||||||
|---|---|---|---|---|---|---|---|---|
| 更新 | 2010年12月10日 | |||||||
| ayame | ||||||||
| MCAP－ayameタイプ | ||||||||
| えむきゃっぷーあやめタイプ | ||||||||
| φ12 x 長さ 37 x ５本 | ||||||||
| 正面 | ||||||||
|
MCAP |
||||||||
| ||||||||
| 自己評価 | ||||||||
| ☆☆☆☆ | ||||||||
| ☆☆☆☆ | ||||||||
| ☆☆☆☆☆ | ||||||||
| 外部サイトへ | ||||||||
| 画像1 |
|

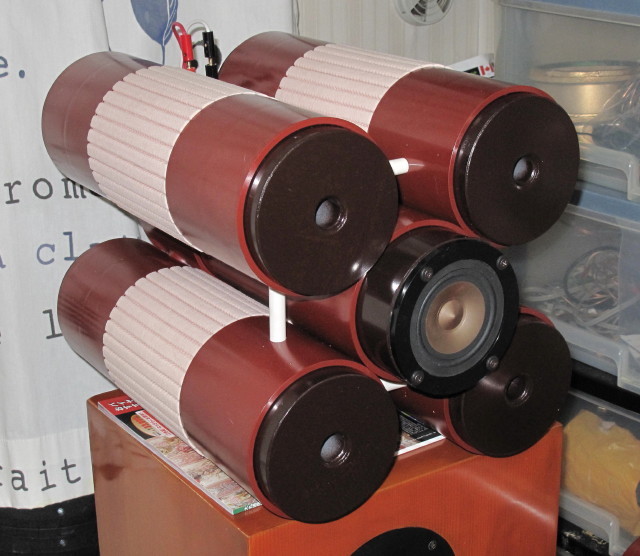

スピーカーボックスの上に置いています・・高さが良いので | ||||||
| 画像2 |
|
φ100塩ビ管の内面に切り取ったパイプを一重貼り付けてます。それに木ネジ止めゲルを挟みフロート取り付け。 | ||||||
| 画像3 |
|

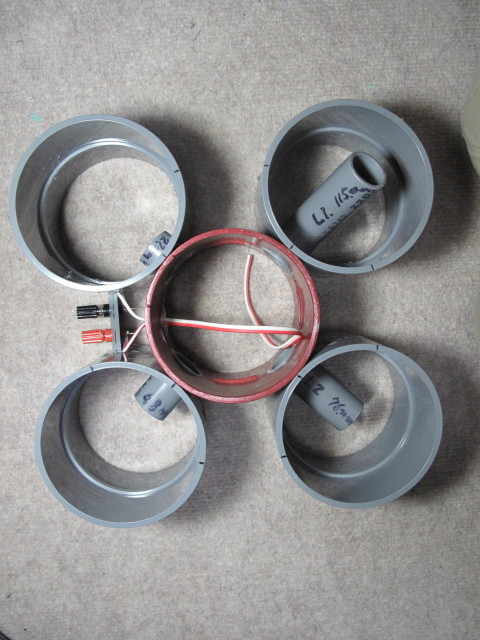

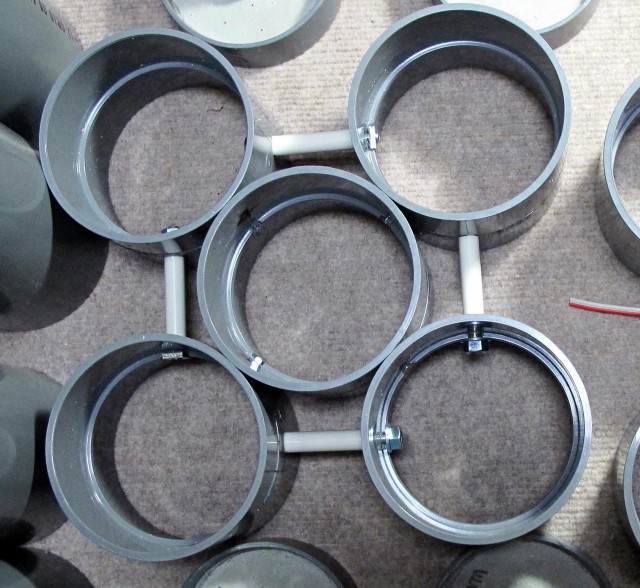

第一ポート部のセット状態・・ソケットで組みつけています。 | ||||||
| 画像4 |
|

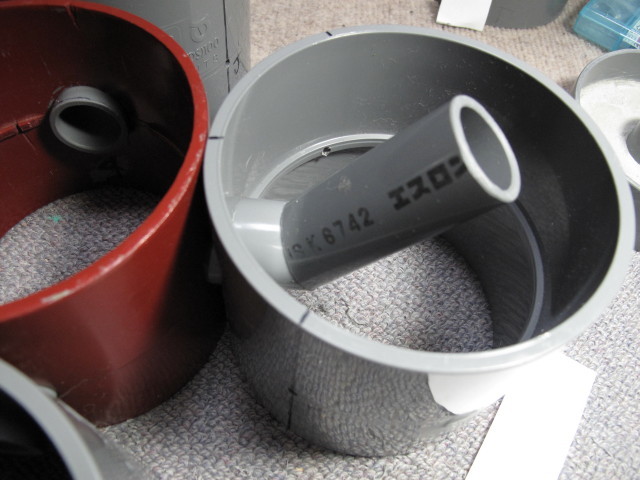

L1が長いので角度を付けて取り付け解決しました。 | ||||||
| 画像5 |
|

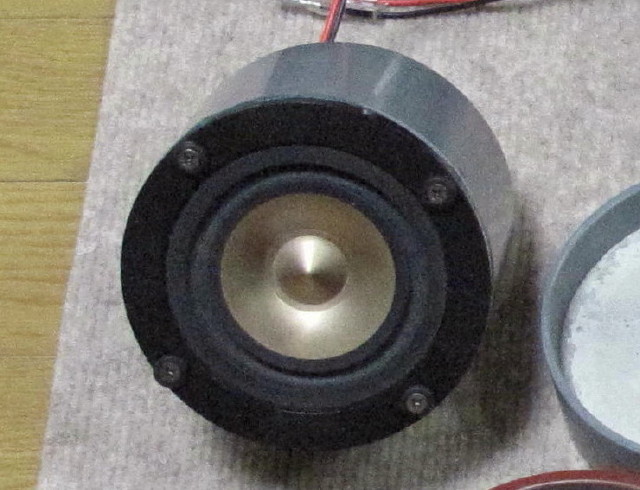

スピーカーの取り付け面に成ります。 | ||||||
| 画像6 |
|

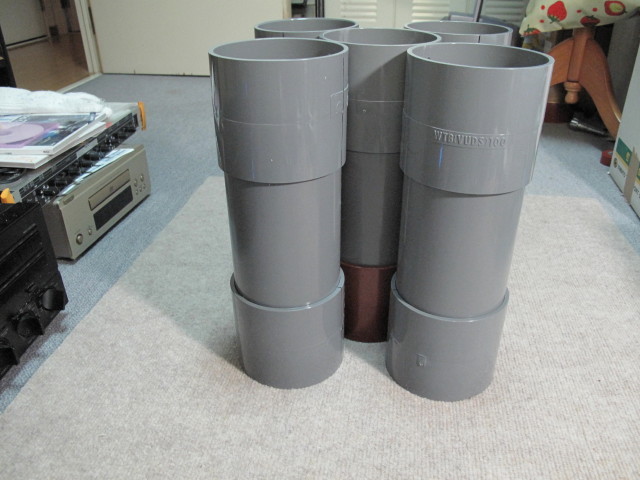

後部と前部φ１００塩ビ管で繋いだ状態です | ||||||
| 画像7 |
|

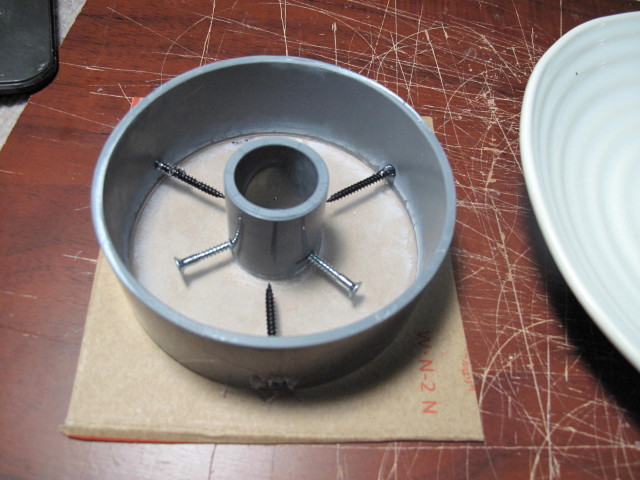

キャップが高いのでコンクリート蓋を自作するφ100塩ビ管長さ40ｍｍＰＰ板をアロン貼り付け木ネジ補強をしてセメントを２０ｍｍ厚みに流し込みコンクリート蓋の完成 | ||||||
| 画像8 |
|

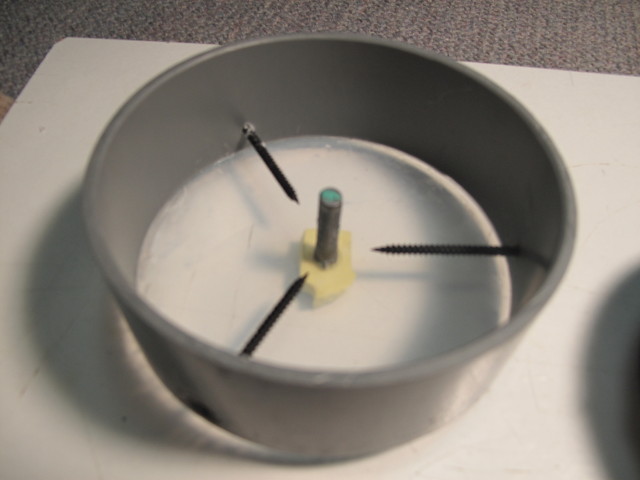

ポート部もコンクリートキャプに加工 | ||||||
| 画像9 |
|

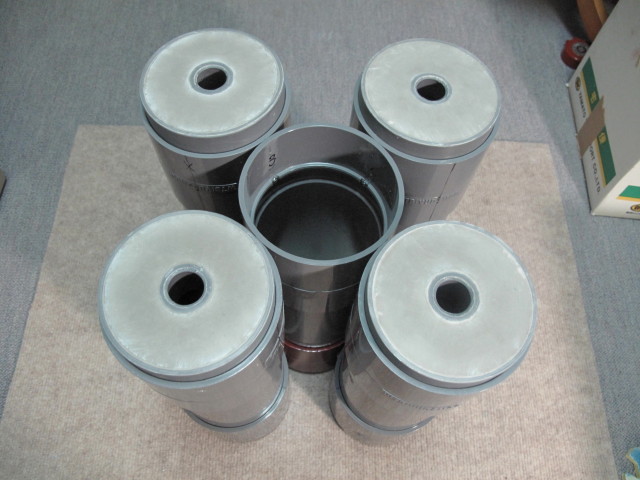

其々のポートをセットした状態です。 | ||||||
|
画像２ スピーカの特性 画像３ VUφ１００ソケットを５個組み合わせてます。 画像４ L1の115ｍｍは長いので角度を付けています１２０度にしました。 全てのポートは主空気室にポイント接着をしました強度を確保するため叩くと取り外し可能です 画像５ φ100VUソケットの組み立てた様子 画像７ キャップが高いので蓋をコンクリーと自作する MCAP?ayame塩ビ管スピーカーの製作コンセプト 問題は共振周波数の計算が大変な問題ですが、今回はmixi仲間の方にお願いをして製作にこぎつけました。ポートの変更は塩ビ管のメリットで直ぐに交換可能です。 今回のパーツ両チャンネル分 今回の製作で拡張型MCAPの製作でさらに大型化を検証することができました。 |
||||||||
 おおさわ MCAP共鳴管 |
 塩ビ管ＳＰ |
 Satoshi Takimoto Takki02 |
コメント一覧
投稿ツリー
Re: MCAP?ayameタイプ
(マイルドK, 2010/12/9 21:22)
Re: MCAP?ayameタイプ
(ayame, 2010/12/9 21:58)
Re: Re: MCAP?ayameタイプ
(ゆったり人, 2010/12/11 0:53)
Re: MCAP?ayameタイプ
(ayame, 2010/12/11 8:06)
このカラー、いい感じですね。
どんなサウンドなのでしょうか。
マイルドｋさん
塗料はカンペパピリオのシリコンラッカースプレー 色はレッドメタリックです。
中ほどに使い残しのウレタンマットを巻きつけました色が合わないですが予算節約です。
音質表現は大変難しく文字では表現できませんが・・「厚みもあり安定感もある音」かなり出ています
少しバスレフ音と言いますかポン付く感がでます。
見栄えも凄くいいですね。
色合いも良く決まってます！
MCAP方式の音をまだ聴いたことがなく興味があります。
安定感のある音、姿から想像できる気もします^^
此の
