kurosibaさん、こんにちは。
塩ビ管はVP100ですか?VU100ですか?
小さいサイズだと容積がかなり変わります。
また、ダクトの径と長さはどの位になっていますか?
内容積にダクトの面積と長さが分かれば共振周波数を算出することが出来ます。
JSP研究所ではユニットの対抗面にダクトを設けて、ダクトまでかなりの距離が有ってもJSP方式と言っているみたいなのでJSP方式と名乗っても良いと思います。
ただ、個人的にはJSP方式はユニットから等間隔に配置され、バランス良く空気の流れが形成されることにより成立すると思っているので、ユニットとダクトが離れている場合は同じ面積のダクト1本のバスレフと変わらない気がしています。
写真が不鮮明ですが、長ネジでユニットを引っ張っているようなので、その様な構造では、ダクトを分割して中心にダクトが来るのを避けるには有効ですね。
後、ダクトが半透明の樹脂に見えますが、何を使っているのでしょう?
それと音に関しては個人的な印象(感想)を書いて貰えると参考になりますし、不満が有る場合は経験者から改善方法などアドバイスが貰えると思います。
Fountek のユニットは使ったことが無いのですが、どうですか?
シートの下だとかなり高音が吸収されて聴こえ難くなると思いますが大丈夫ですか?
コメントどうもありがとうございます。
確か薄い方なのでVU100です。
なるほど、JSPでよいのですね。ちゃんと動作してるかは別としてですが・・・
写真が携帯で撮影してあるので見にくくて申し訳ないです。

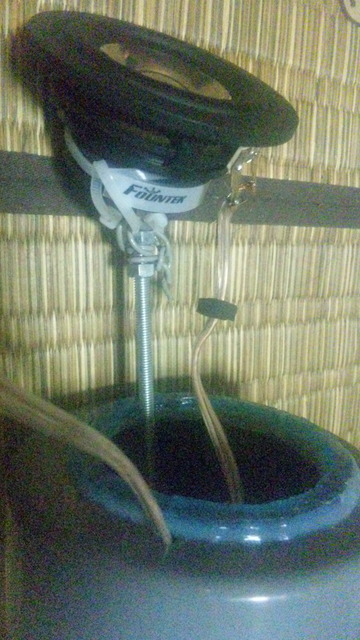

当初はナットをユニットに接着するつもりでしたが何度やってもナットがはがれてしまったのでユニットに結束バンドと針金で寸切りボルトをとりつけ背面でワッシャーとナットで引っ張り固定しています。

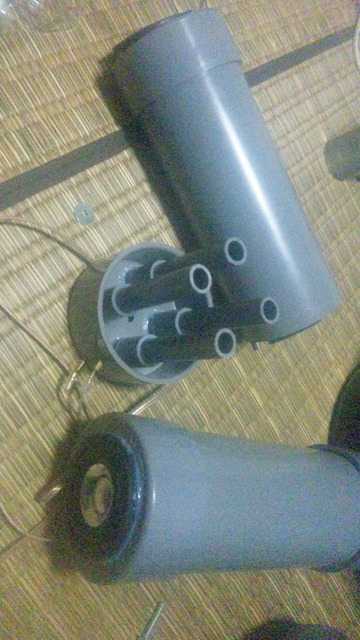

ダクト部は塩ビの水栓ソケットを背面にとりつけそこにVP16の塩ビ管をはめこむようにしてあります。長さはソケットとあわせて8cmになっています。
FountekのFR88EXに関してですが素の状態で鳴らしたときは中?高音がとても良く鳴っている感じでした。エンクロージャーに取り付ける前のほうが良かったような気もします。
手持ちのユニットが他にHiVi U2.5P-6がありますがこちらと聞き比べると水滴の音やオルゴールなどを再生した場合はU2.5p-6のほうが高音にキレがある感じです。jazz等を再生してみるとFR88EXのほうが鳴ってる音が多い?細かい?ちょっと上手く表現できませんがそういう感じです。
ご指摘どうりシート下に設置すると高音が若干ききとりずらい感じです。低音はやかましいくらい鳴っております。車に積むにはちょっともったいないユニットなのかなとも思います。
kurosibaさん、こんばんは。
計算すると面積が90cm2長さ30cmで2.7リッターしか無いですね。JSP方式は通常のバスレフの2?3倍の容量が必要とされているのでちょっと小さくJSP研究所からは物言いが掛かるかも知れません。
ダクトは2cm2×4で8cm2で長さが8cmという事で先の2.7リッターで計算するとダクトの共振周波数は91?93Hz程度になると思います。
実際にはユニットの容積やダクト、吸音材、もろもろの臓物で若干容積は減るので多少共振周波数は高くなり、95Hz程度でしょうか?
箱の容量に対しては適切な値だと思います。
JSP研究所のホームページの作品投稿のページに、10月20日に大阪のKさんが作ったEXCELの計算式が載っていますので参考にして下さい。
HiViのU2.5Pって白いフレームに半透明のコーンとエッジの奴ですよね!?
これまたレアなユニットを持ってますね。
私もオークションで手に入れて持っていますが、販売されているのは見たことが無いので、元は同じかな?
やはりシート下は高域は減衰しますよね。
私も軽のシート下にSA-F80ALを使用したバスレフ箱を入れたのですが、高域は聞こえないのでフロントはそのまま鳴らして、リアに接続しサブウーファーみたいになっています。低域の量はフェーダーで調整出来ます。
なるほど容量がたりてなさそうなのでまぁ4穴のバスレフってところになるかもしれませんね。
スピーカーをドア側へ近づけてみたところ若干高音がききやすくなりました。反射してるのかドアとシートの隙間から抜けやすくなったのかも?フロントスピーカーには安物の3wayがついていますがシート下に積む際に外してあります。一度取り付け直してみようかと思います。
あとはカーオーディオにイコライザがついてるのでそれで調整すれば良さそうな感じです。
U2.5Pはミクセルのネット販売で売っていたのでそこで購入しました。
ホワイトとクリアの外見&余り使われてなさそうというだけで選んでしまいました。スペックみてもいまいちよくわからないので
今は最初に作ったタイムドメインもどきにのかっています。
写真をとったらそちらの方も投稿しようかと思います
