yoshie9

Yoshii9タイプ

フルレンジ

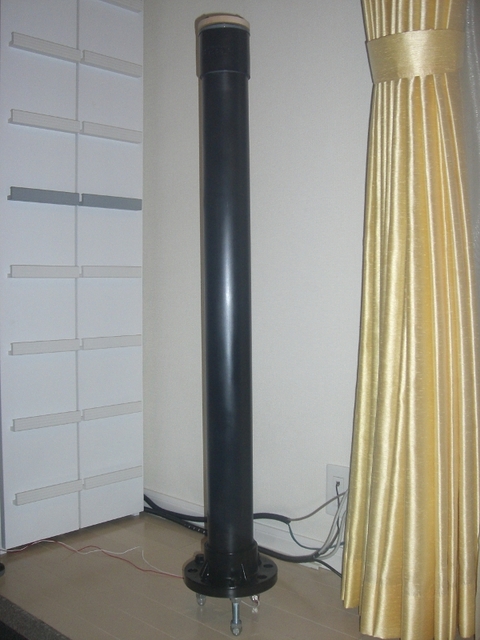

全体図
100円ショップのカッティングシートは剥がし、黒の水性塗料でスプレーペイントしました。
のりはがしはヘンケルの「dufix はけ塗りシールはがし」が使いやすかったです。

なお、本塗装前にプラスチックプライマーを下塗りしてます。

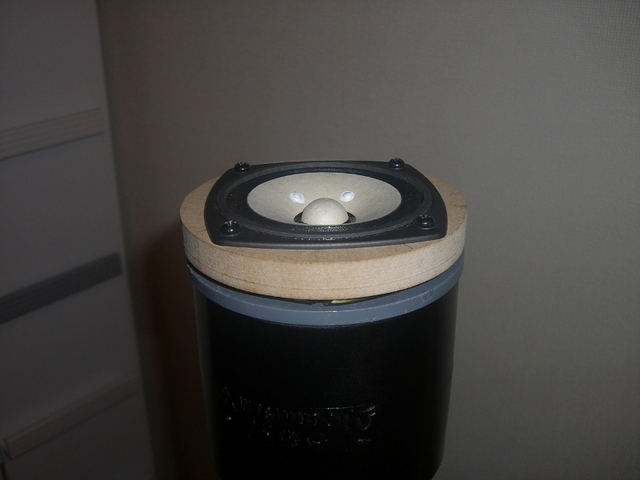

ヘッドユニット付近
ユニット取付部分付近はDVジョイントと点検口でゲルを乗せられるようにしました。

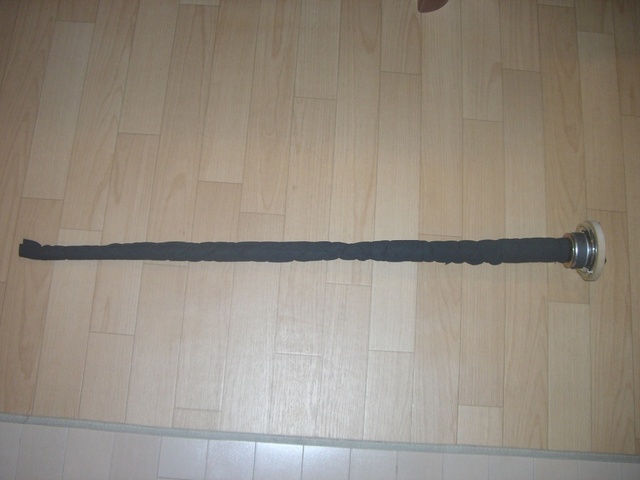

仮想グランド全景
木造住宅の補強用ボルトを仮想グランドに使用しました。
重さは1.5kg(ヘルスメータによる）だったので、これでOKかとゴーサインを出しました。
仮想グランドには5ミリ厚のEPDM発泡ゴムを巻き付けました（某所でみたyoshii9の構造を参照にしてます）。
最初ビニールひもでこの発泡ゴムを巻き付けしましたが、ひどい音でした。
綿糸で巻直したらかなりマシになってます。

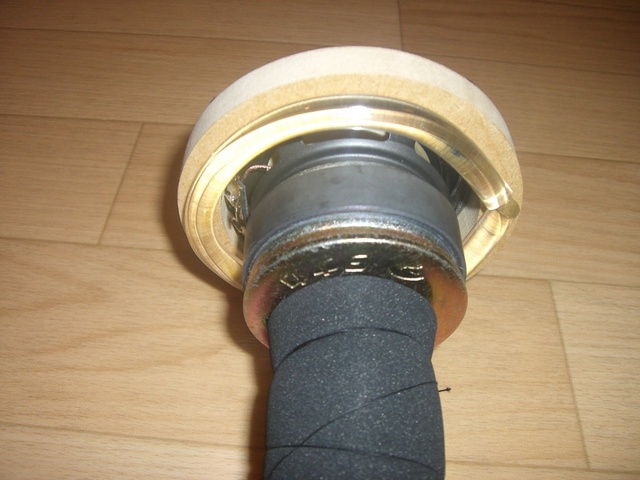

仮想グランド・ヘッドユニット取付処理
補強用ボルトの端面がちょうどスピーカーのマグネットベースと
ほぼ同じでしたので、そこに２液性エポキシ接着剤を使いました。
スピーカユニットを載せるゲルですが、耐震用ゲルよりOKパッキンの方が音の鮮度が高いです。

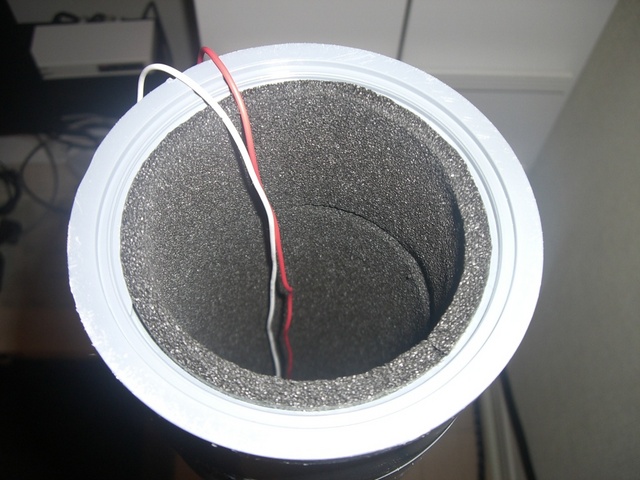

管内制振処理
管内側には5ミリのエプトシーラを張り付けしてます。
（某所で読んだyosii9の構造のマネです)。
エプトシーラは全面ノリが付いているため、裏面のシールをすべて剥がして貼り付けするのはちょっと難しいかと思います。
自分は上下だけシールはがしでごまかしました。

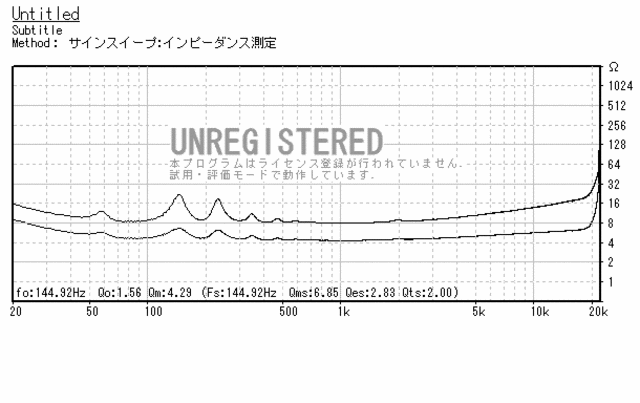

インピーダンス測定結果
MySpeakerを使用しました。
上の8Ω付近の「山がくっきり出ている」ほうはダンピング抵抗なし、
下の4Ω付近の「比較的になだらかな」ほうは4.7Ωのダンピング抵抗を直列にして9.4Ωにしてからスピーカケーブルに並列接続したものです。
ダンピング抵抗をつけたほうがフラットですっきりとした音質となるようです。

ただ、抵抗なしの低音が出た音も魅力がありドンシャリが好きな方にはこちらの方が向いているかもしれません。
