掲載日 初回投稿2010年02月23日
更新2010年03月06日
おかもと
インダストリア
いんだすとりあ
２０ x ３０ x ４５
拡散

バスレフ

直管

フルレンジ
06.5 (cm)

Bose

PC用スピーカー

なし

なし

自己評価
☆
☆☆☆
☆☆☆☆
本館の掲載ページへ

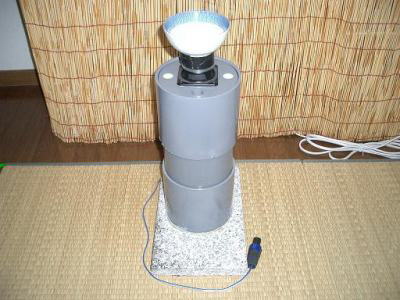

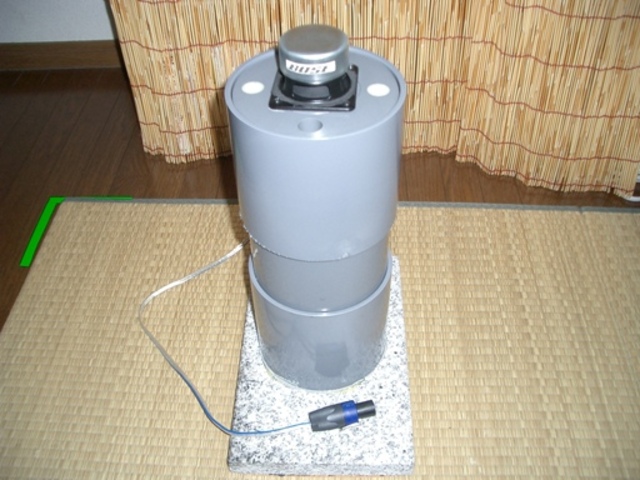

画像1

過去に使った材料で適当に組んだら、
思いのほか低音が出たのでいじりだした。

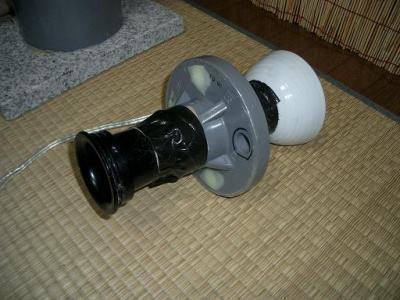

画像2

内部のダクト（ホーン）は、
内部の音がいきなりバスレフから
放出されない為のガイドを期待して設置、
筒全長の半分で設定。

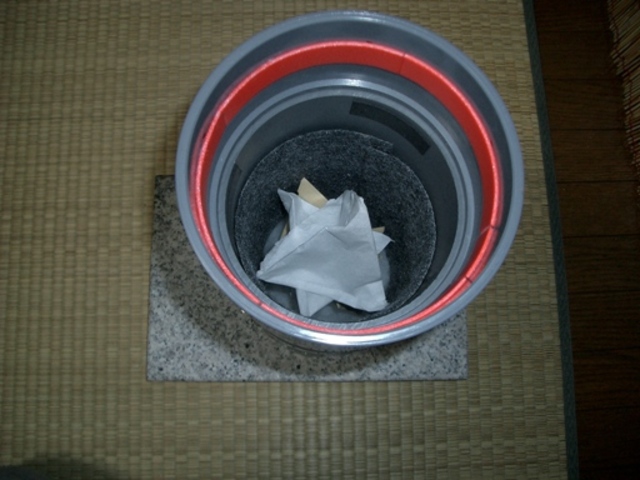

画像3

内部の反響音は、
戸澤式レゾネータで吸音。
これ、本当に効果有ります。

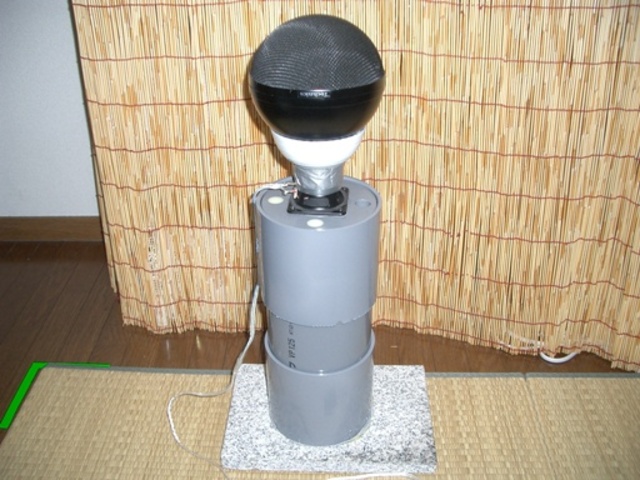

画像4

ソユーズ状態。
板状の反射板より、
音場が良い気がする。
（気がするレベル）

茶碗リフレクター
球付きがVer.ソユーズ

集まれ塩ビ管スピーカー

おかもとさんの「インダストリア」 コメント（読みにくい時は文字のサイズを小にして下さい）

おかもとです。
作品名は、「インダストリア」と命名しました。
由来ですが、見ての通り『未来少年コナン』の
あの建物と形が似ているから・・・です。

写真の説明です

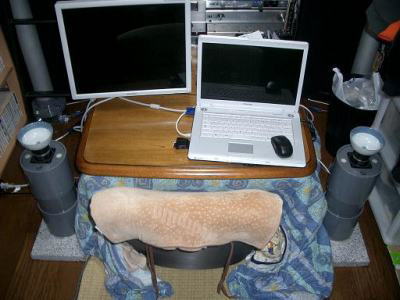

コンセプトは、
こたつの横に置いて使えるSPです。
座イスに座った時に、目の前で音がする感じに仕上がりました。
レンズクリーニングCDのおまけ音源で、４０Hz、７０Hzを再生すると、
４０Hzは無理ですが、７０Hzはしっかり鳴っていますので、
多分６０HZ台は再生できていると思います。

以前のYoshii９モドキは、重心が高く転倒に悩まされましたので、
今回は、思い切り重心を低くしてみました。
御影石を底板にしてしまいましたので、蹴飛ばしても大丈夫です。
お久しぶりです！
コナン見ていないので調べてみましたが、
インダストリアってこれですか。

こたつに茶碗と、和風テイストが素敵です！
構造です。
当初、フランジのボルト穴を利用した
JSPスピーカー的な物で考えていたのですが、
音出しの過程で穴が減って行き、
最終的に、2重管＋バスレフみたいな構造に落ち着きました。

材料は、
・SPユニット　：BOSE　コンパニオン2の、6.5ｃｍフルレンジ
・使用パイプ　：４０フランジ、１２５ソケット、
　　　　　　　　　　１２５VP管、ジャンクSPのバスレフダクト
・底板　　　　　：御影石の踏み板
・吸音材　　　 ：化繊ウール、カーペット、
　　　　　　　　　　戸澤式レゾネーター（ティッシュと茶封筒で自作）
・偏向板　　　 ：茶碗
以上の構成です。
フランジのバッフルも利用価値がありそうですね。

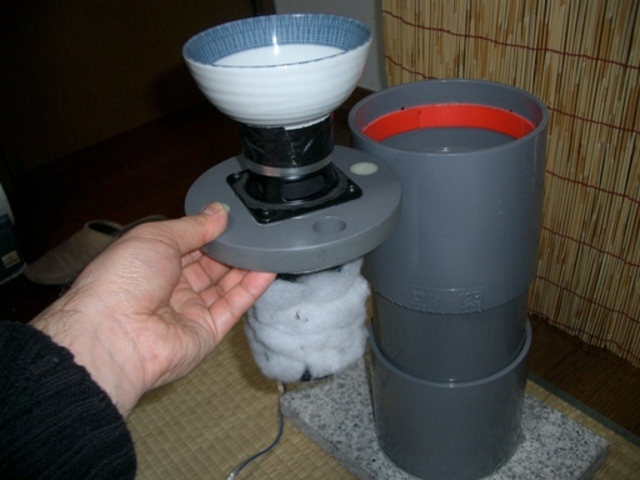

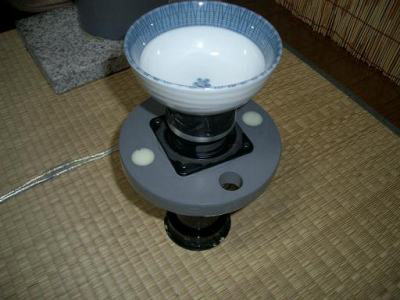

ユニットは40フランジをバッフルとして、
通常と逆に取り付けています。

ユニットのマグネット部に茶碗が、
40ソケットの差し込み側にバスレフダクトを
ホーンとして差し込んでいます。
ユニット逆付けというのもユニークですね！

ホーン（バスレフダクト）から出た音は底面で反射して、
フランジボルト穴をバスレフポートにして放出されます。
SPは逆さに使ってますので、逆相でアンプと繋いでいます。

茶碗の効果は自分でもビックリで、よくあるCDを利用した物と違い、
球面で音を反射するので、スイートスポットが広いです。

以上、長文ですみませんが説明でした。
それでは。
なるほど。
ダブルバスレフのユニット逆さまバージョンって事ですかね？
陶器の反射板もなかなか良さそうです。
お茶碗は思わずご飯をよそってしまいたくなりますね（笑）
どんな音がするか聴いてみたいです！

それでは、また改良や新作製作されましたらご投稿下さい。
別館にも遠慮なくコメントして下さいませ！
おかもとさんの「インダストリア・ソユーズバージョン」 コメント（読みにくい時は文字のサイズを小にして下さい）
インダストリア　ソユーズバージョンです。

説明は、見たまんまで、
インダストリアにテクニクスの球形SPが
友情合体しております。
あくまでリフレクタとしての用途なので、
テクニクスは結線していません。
おー！
カッコイイですね！！

テクニクスのSP一緒に鳴らしても良いかもですね。

そういえば宇宙の野口さん地球に戻るの
延びたらしいですね。
なんとなく、音に艶が出た気がします。
（あくまで気がするレベルですが）

理屈的には間接音が増えるから？
サラウンド効かせた様になるのかとか思っています。
リフレクター大きい分反射音も増えたのでしょうね！

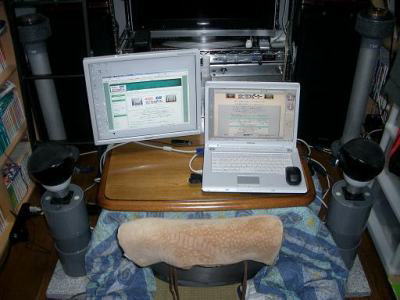

本館別館とモニターに写して頂きありがとうございます。
将来的に本館は、別館に統合予定です。

それでは、また改良や新作製作されましたらご投稿下さい。
別館にも遠慮なくコメントして下さいね！
