ゆったり人さんの「RD-601」 コメント(読みにくい時は文字のサイズを小にして下さい)

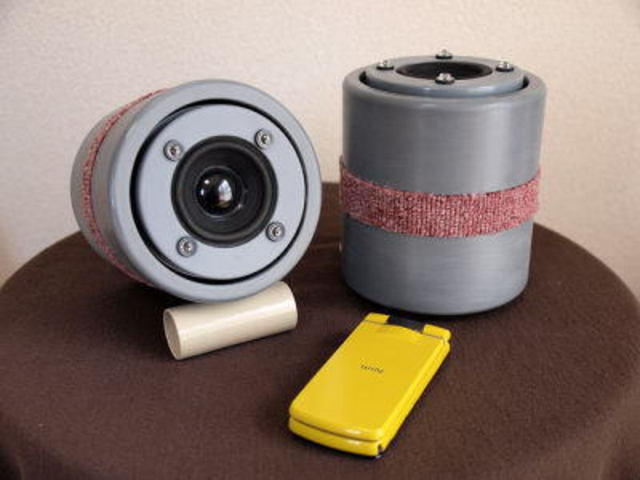

久しぶりの投稿となります。
手持ちの6cmユニット「LEED社製のLF060C1」が使わずに放置されてましたので、
小型のリングダクトスピーカーの製作を行うことにしました。

高さ約15cm、直径約12cmです。

8cmユニットを使いましたRD-801を関東オフ会2008に持参した際に、
カーペット材を胴巻きしたところけっこう好評^^だったことに気をよくしまして、
今回も巻いてみました(笑)
リングダクトSPは去年の関東オフ会で大好評でしたね!
新作はかなりコンパクトですね!!

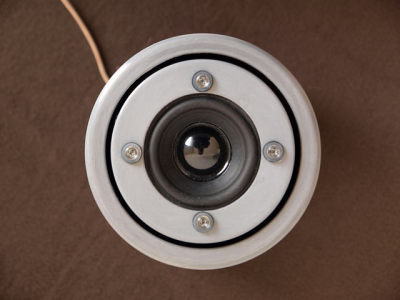

内管には起毛しているカッティングシートと、外管内側には2mm厚のゴムシートを貼って
ダクト幅の調整と高音部減衰を図ってます。
ちなみに、外管はライト管用のソケット100、内筒はVU75ソケットです。
(実質外管はVU100のパイプで問題ないです)

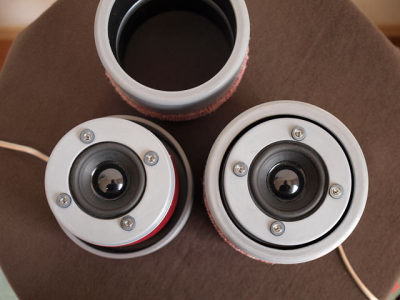

外筒の下部の黒いテープは、VUキャップとに若干の余裕があるようでしたので
固定用に巻いてます(特に意味はありません)。
この内部構造は、オフ会参加の皆様にはおなじみですね!

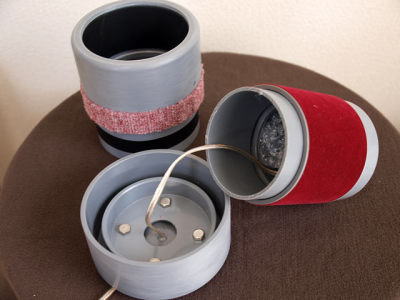

底面キャップ部です。

内管中央にリングダクト部への開口部があります。
今回、外筒キャップと内筒キャップとの間には、
M6ワッシャー4枚で隙間を作ってます。3枚でも良さそうです。
私は、この底部構造がポイントのように思いますが
ゆったり人さんいかがですか?

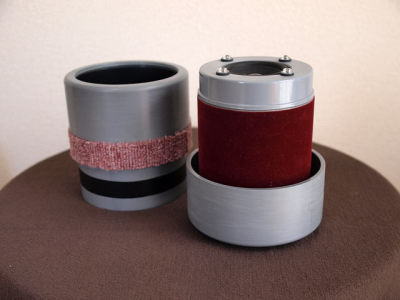

内管と外管はこんな感じになって、リングダクト部を形成します。
さすが!
綺麗な仕上がりのリングダクトです!!
底面キャップ部の加工精度が若干求められますが、
比較的簡単なスピーカーだと思います。
今回もユニットの固定にデットマスやフローティング対策等は行ってませんが、
内部はこんな感じですからいろいろ対策できると思います^^

さて肝心の音ですが、2年ほど持っていながら眠っていたに等しいユニットですので、
本日それなりの音量で鳴らしてエージング中です。
最初はぎこちなく感じた低音部もこなれてきました、
なかなかいい感じです。

8cmユニット版には量感等はさすがに及びませんが抜けの良い低音は健在です。
(全体的に伸び伸びとした音に感じます)。
ユニットの高音部にあるピーク特性が若干耳に障るかも?
上向き設置で軽減できそうです。

製作途中をブログにアップしてます。よかったらご覧ください。

http://www.yuttari.net/diarypro/archives/980.html
これだけコンパクトでも、音のバランスも良さそうでいいですね!
さらにエージングでまとまりも良くなるのではないでしょうか?
上向設置も樂々ですね!(笑)

詳細もゆったり人さんのブログにUPしてありますので
皆さん見て下さいネ!!


それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいませ。
今年も宜しくお願い致します。
プリンタ用画面
投票数:36 平均点:4.72
作成:2009/2/15 0:00:00 ゆったり人   閲覧数:4016
前
くろぼう
無題(Yoshii9タイプ)
カテゴリートップ
塩ビ管SP
次
地蔵
JAZZの木

コメント一覧

投稿ツリー


KO球   投稿日時 2009/2/15 12:51

コンパクトでかわいいですね!音も良さそう!

ゆったり人  投稿日時 2009/2/15 21:23

KO球さん、こんばんは。
ありがとうございます!
ちょっと硬い音に感じますが、サイズ的には頑張っていると思います。
今度、リフレクターをユニット前に付けてみようかなぁと思ってます^^

モーレア  投稿日時 2009/2/15 22:27

そういえはリードは廃業しちゃったんですね。面白そうなユニットをいろいろ出していたのに残念。小さなユニットリングダクトの組み合わせ、いいですね。音を聴いてみたいです。

ゆったり人  投稿日時 2009/2/15 23:18

モーレアさん、こんばんは。
特徴的なアルミハニカム平面振動板、良さそうだったのですけどLEED社は残念です。
リフレクター付けて無指向性にしちゃおうと思ってます。
余裕ができたら関西の方へも遊びに行きたいのですが...まだなんとも(汗)
機会があれば是非^^

地蔵  投稿日時 2009/2/16 12:27

いい仕上がりですね。
この緻密さは見習わなければなりません。
私の場合、どうも大雑把でいけません。
RD-601を聴いてみたい!という気持ちになっています。
関東オフ会は遠いですから無理かな・・・。

ゆったり人  投稿日時 2009/2/16 21:15

地蔵さん、こんばんは。
コメントありがとうございます。
いやいや、けっこう手抜きしてますので恥ずかしいです。
RD-601に加えまして、製作済のRD-801や今後製作したいと思ってます10cmユニット版とセットでお聴き頂いたいものです。
九州在住ですが、何かのイベント等で機会ができればと思います。
その際は宜しくお願いします。

マイルドK  投稿日時 2009/2/17 21:25

RD-801の息子って感じでかわいいですね。リングダクトの音ってやはり独特でしょうか?一般的なバスレフと違って、ユニットを包み込むようなバスレフ効果はリングダクトならではだと思いますので。

ゆったり人  投稿日時 2009/2/19 23:54

マイルドKさん、こんばんは。
そうですねぇ、傾向としてはRD-801の流れの音だとは思いますが、まぁ少し硬めに感じる音はサイズが要因でしょう。
それなりの音量に上げたときは、なんとなくですけどユニットサイズを超えた感じの音には感じますね。このあたりの感覚はご想像の通りかなと思います^^
コメントありがとうございます。
