無題(Yoshii9タイプ)
ホーム
日記
掲示板・コメント
はじめに
お知らせ
作品データ
用語集
|
塩ビ管SP
|
塩ビ管以外パイプSP
|
管ハイブリッドスピーカー
|
パイプ材料以外のスピーカー
|
作品以外
|
掲載日
初回投稿
2009年08月26日
更新
2009年08月26日
作者
くろぼう
作品名
無題(Yoshii9タイプ)
よみがな
大きさ(WxDxH)[cm]
x x
指向性
正面
エンクロージャ
Yoshii9
タイプ
ポート
その他
マルチウェイ
フルレンジ
使用ユニット 口径(cm)
ブランド
型式
ユニット1(メイン)
ユニット2(高域)
ユニット3(低域)
08 (cm)
TangBand
W3-517SB
なし
なし
自己評価
意匠・デザイン
未選択
音質
未選択
達成感
未選択
塩ビ管サイトページ掲載URL
本館の掲載ページへ

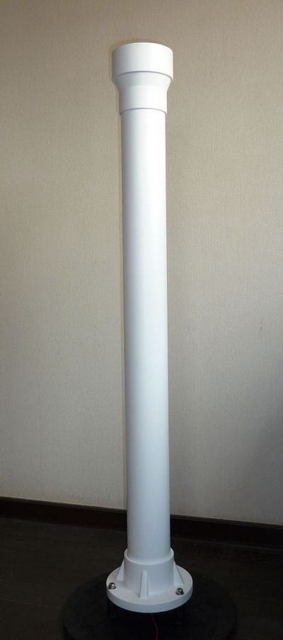

画像1
説明
本館投稿内容
くろぼうさんの「Yoshii9タイプ塩ビSP 2セット」
コメント
(読みにくい時は文字のサイズを小にして下さい)
はじめまして くろぼうと申します。
毎日楽しみに見させていただいております。

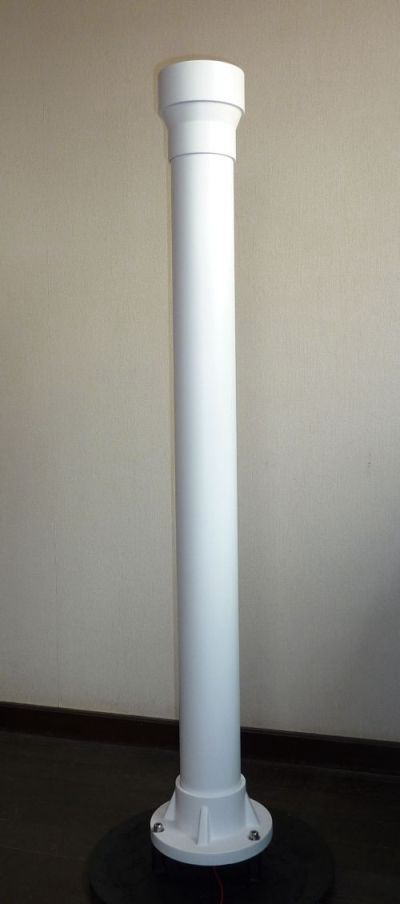

今回、Yoshii9タイプ 2セット製作しましたので投稿させていただきます。
【1】
ユニット
TangBand W3-517SB
硬質塩ビ管
VP75 ゜Φ89 t5.5 1m長
TSフランジ
80A 5K
インクリーザ
IN 100X75
パッキン
太陽機工 ゲルOKパッキン 8mm
吸音材
ウレタン発泡シート t10
仮想グランドである寸切ボルトに巻き付けました。
制振塗料
ダイポルギーDP201
塩ビ管内面とベース板にぼてぼてに厚塗りをしました。
吸音材
ポリエステル綿
寸切ボルト
M20 300mm 3本連結
スピーカー下部にエポキシ系接着剤を使用し、
M20ナットを接着しました。
MDF板
t12 3枚重ねでスピーカーベースよりインクリーザの
内径に合わせるようにテーパー加工をしました。
塗料
下塗 プラッチクプライマー
上塗 クリエイティブカラー 艶消し白 3回塗り。
SPコード
ライカル線 RSF0.2SQ
ベース板
t5 SUS304 転倒防止用
円盤に六角長ナットでTSフランジと接続後、
袋ナットで床面より浮かしました。
はじめまして!ようこそいらっしゃいませ!!
相変わらずの人気のYoshii9タイプですね!
3階塗りだけあって綺麗な仕上げですね!

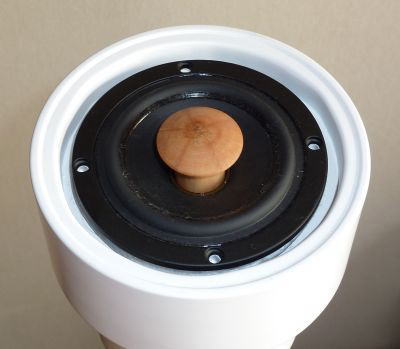

ユニット
スピーカーベース

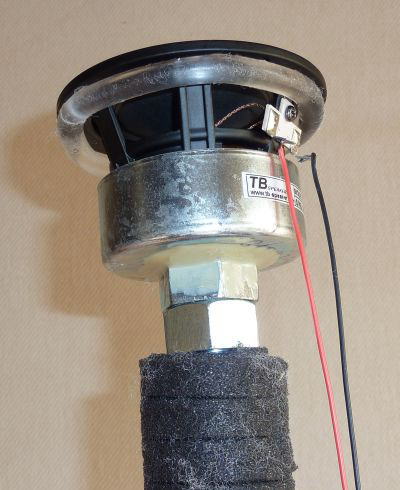

仮想グランド
このユニットって聴きやすい印象がありましたが
聴いたのがだいぶ前なので定かではありません。(^_^;)
スピーカーベース部は、
上部のインクリーザー内部がこういう風になっているのですよね?

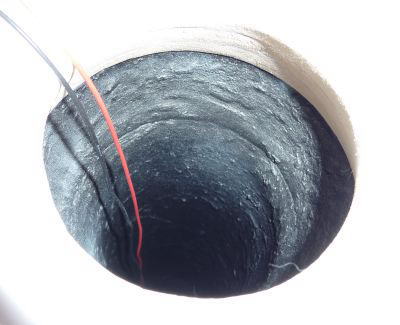

塩ビ内部も対策バッチリですね!!
仮想グランドの処理はもうすっかりお馴染みですね。
そういえば私、ライカル線使った事ないので
今度使ってみようかな。

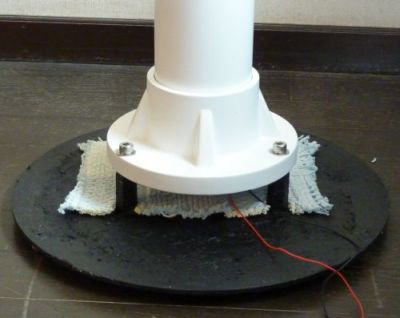

スピーカー下部
足の所にもちゃんと対策がしてありますね!
【2】
ユニット
Fostex FE83E
塩ビ管1m長 2本余ったのでスピーカーを変えてつくりました。
基本構造はW3-517SB分と同じですが、
スピーカー下部より塩ビ管にかけてTSフランジの内部を
滑らかに加工するのに苦労しました。

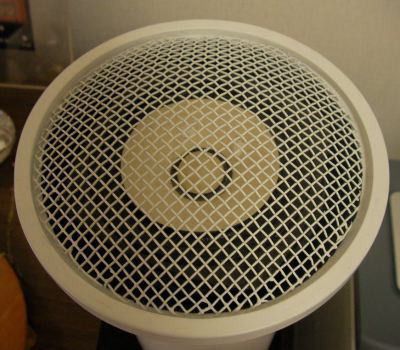

TSフランジの上部はスピーカー高さに合わせて切断し、
コーン保護用に金網を凸面に整形したものをかぶせてあります。
音はどちらも聞き疲れが無く、
バックグランドミュージックに最適と思います。
製作にあたり皆様の投稿を参考にさせていただきました。
ありがとうございました。
これからもよろしくお願い申し上げます。
金網も綺麗に仕上げてありますね。
どちらのスピーカー聴きやすくて良かったですね。
確かにBGM用に最適そうです。
それでは、また改良や新作製作されましたらご投稿下さい。
質問なども
ブログ
や
別館
に遠慮なくコメントして下さいませ!
今後も宜しくお願いします。
