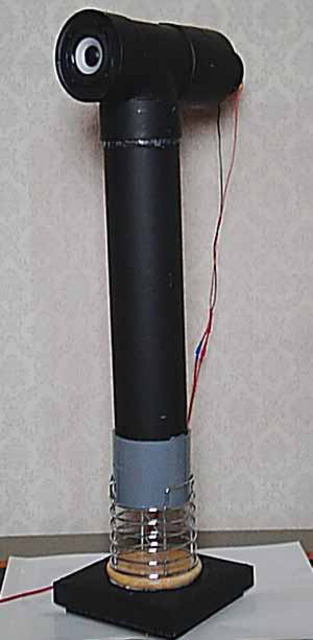

エリックSA-F80_DBH

エリックさんへ
ついに全貌を見ることができました。
なるほど、こういう形をしていたんですね。
ＤＢＨ（ダブルバスレフホーン）方式をトレースしていただき、光栄です。

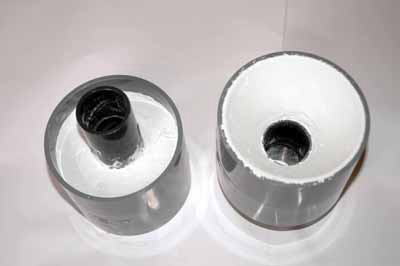

ハイスピードロートを用いたコンクリートホーンは結構いい音がでましたでしょう？
早くエリックさんの音が聴きたいです。
それとアンプの自作はさすがですね。とてもまねできません。

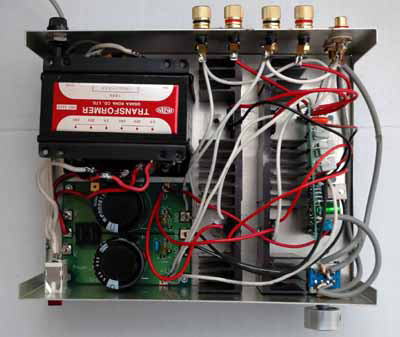

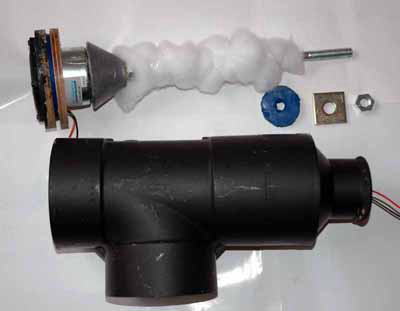

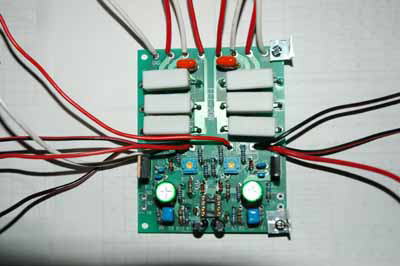

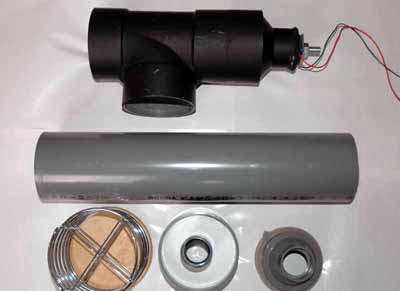

＞地蔵様　今晩は、ハイスピード・ロート送っていただき有り難うございました。あちこちの１００円均一を回っても入手できないので助かりました。今回はVU100でコンクリート・ホーンを作りましたが小さいのに低音域がよく出ています。JSP方式も良いのですが小容積の場合はDBH方式が絶対に有利です。ショートホーンの為かスピード感があります。これからもバリエーションを広げてゆきますのでよろしくお願いします。FETアンプは基板を購入したので割と簡単に作ることができました。５月中にはTB2903HQという石を使って４チャンネルアンプを作ります。

JSP方式とDBH方式の比較実験を行いました。その結果、エンクロージャ容積が余り大きくない場合は、DBH方式の方がいいように感じました。

もっと大きなホーンを作ってみたいのですが、ハイスピードロートの大きなものがありません。ホームセンターに行くたびに漏斗状のものを物色しています。

＞モーレア様　最近はホームセンターや１００均だけでなく食器売り場、花瓶、ゴミ入れ、電灯器具まで手当たり次第に見て回ってます。何を見てもホーン形状のものが目につきますが異常でしょうね。今度使う予定は中華丼鉢とハイスピード・ロートを組み合わせて大きく広げようと目論んでいます。モーレアさんもDBHに改造したのをUPしてください。

こんばんは。
実は私もJSP方式を5cmユニットでやれないかなと、小型化にチャレンジ中ですが、おっしゃるようになかなか難しいです。
コンクリートホーンは私もチャレンジしてみたいです。
ちなみに私もハイスピードロートは見つけてますが、ありません....
アンプまで自作できるなんて、さらに楽しさ広がりそうですが、とてもその領域には入れそうにありません。

＞ゆったり人様　初めまして、レス有り難うございます。今までタイムドメインに始まり、TLS、ダンプラ、ダブルバスレフ、JSP等（スパイラルは製作が難しいので試していません）色々と試してきました。TLSはBOX容積が十分確保出来れば素晴らしく低域を持ち上げる事が出来て素晴らしい（私の黒ウーピンエリックのハイブリッドシステムをご覧ください）のですが容積が小さい場合は効果が発揮できません。しかしDBHの場合は小口径、小容量でも十分効果が期待できます。是非一度試してみてください。
きっとその効果に驚かれるでしょう。

ゆったり人さん　こんにちは
ハイスピードロートですが、私は「Seria」という名前の百円均一ショップで見つけました。別にこれでなくても漏斗状のものならなんでも使えると思います。

＞モーレア様　１００均Seriaですか。私の近くにはありませんがよく行く日本橋から少し足を伸ばせば堺筋店に行けそうです。

モーレアさん、有難うございます。
Seriaって目にした記憶がなかったのですが、福岡にもけっこうありますね（ちょっと離れてますが行ける距離です）
今度行ってみます!!、情報有難うございます。

エリックさん
今度はDBH方式、やってみたいと思います。
小型化を当面目指してますので、楽しみです。

ダイソーの大型店舗にミニロードコーンがありました。ホーン部分の直径が15cmから10cmくらいで3サイズ。もちろん税抜き100円です。

＞泥山田様　今日はVU100にDBHを仕込んでもスピーカーが8cm?10cmぐらいでも可成り効果がありますがVU150サイズになると更に低域が伸びるようです。15cm位があれば良いですね。コーンとホーンは少し形が違いますが（本当はエクスポーネンシャルが欲しい）大きな問題は生じないと思います。是非VU150で作ってみてください。スピーカーはTBの10cm口径でネオジウム磁石のもの良いですね。
