掲載日 初回投稿2007年01月04日
更新2007年01月04日
ツッチー
ウィング
x x
正面

バスレフ

直管

2Way
14 (cm)

RIT

RE-HEX05DC

 08 (cm)

TangBand

W3-926SC

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ
画像1

集まれ塩ビ管スピーカー

ツッチーさんの「ウィング」 コメント（読みにくい時は文字のサイズを小にして下さい）

明けましておめでとうございます。
はじめまして、横浜市在住のツッチーと申します。

この度、皆さんの作品に触発されまして愛車（ランドローバー・ディスカバリー）に
オリジナルスピーカーシステムを搭載したくなり、
塩ビ管カースピーカーを自作いたしましたので、以下投稿させて頂きます。

明けましておめでとうございます。

初めまして！ようこそいらっしゃいませ！
ご投稿ありがとうございます。

今年最初のご投稿はカーオーディオ用塩ビ管スピーカーです！
しかもランドローバーに搭載とは、塩ビ管スピーカーも幸せですね！！

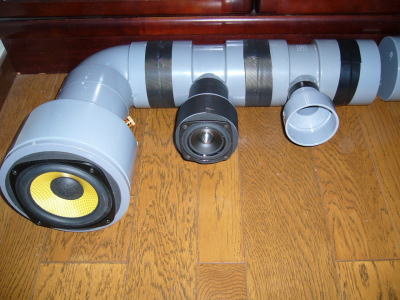

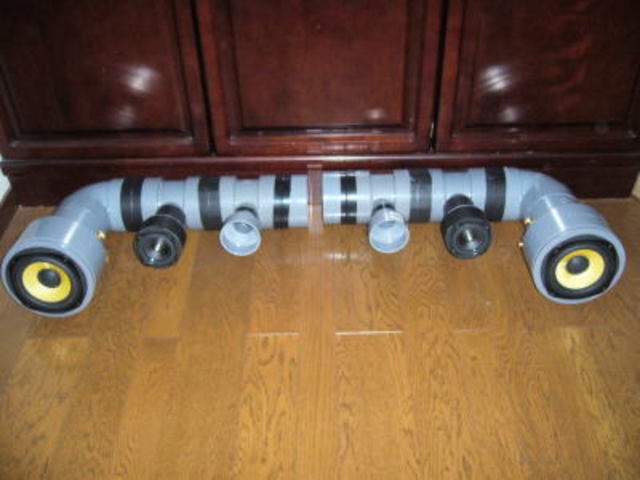

システム名：ウィング
システム仕様：２ウェイバスレフ型
使用ユニット：ウーファー　１４ｃｍケブラーコーン RE?HEX０５DC　六本木工学研究所
　　　　　　　　：フルレンジ　 ８ｃｍポリプロピレンコーンW3?９２６SC Tang　Band
ネットワーク：自作

使用部品
１）ＶＵ１００×１５０　異径ジョイント　×２
２）ＶＵ５０×７５　　　異径ジョイント　×４　
３）ＶＵ１００エルボ　　　　　　　　　　　×２　
４）ＶＵ１００×５０　　異径エルボ　　 ×４
５）ＶＵ１５０点検口　　　　　　　　　　×２　
６）ＶＵ７５　点検口　　　　　　　　　　×２
７）VU１００キャップ　　　　　　　　　　 ×２
８）VU１００ 少々
９）VU５０　　　　　　　　　 　　　　　　少々　　　　
８）ボロン粘着スポンジ　
９）ターミナル　　　　　　　　　　　　　　×２
10）スピーカーコード　　　　　　　　　　　
11）ポリエステル吸音マット
12）タモ材無垢丸棒　３２ｍｍ×１８００ｍｍ×３本（車両設置固定用）

フルレンジとウーファーの２ウェイですね！
管理人もこのパターンの２ウェイはお気に入りです。
そのうち管理人もまた２ウェイ復活しますッ！

製作談：
車種が大型の４WDハイルーフタイプであるため、
ラゲッジスペース上部に余裕があるのでその部分に設置するように設計しました。
しかし、スペースはあるもののかなり重量もあるシステムを
実際にどのように固定するかが一番の問題でした。

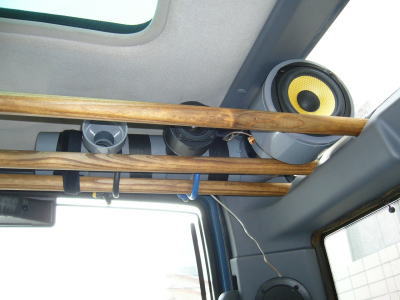

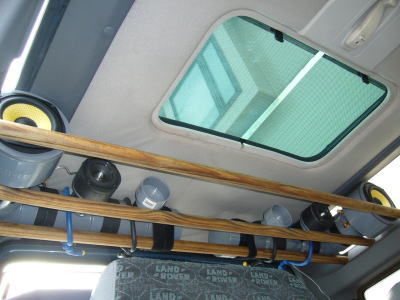

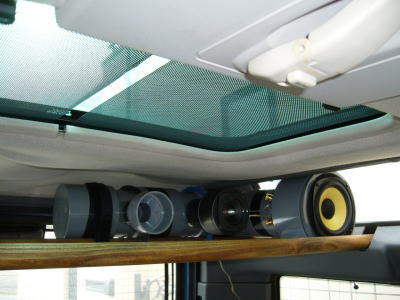

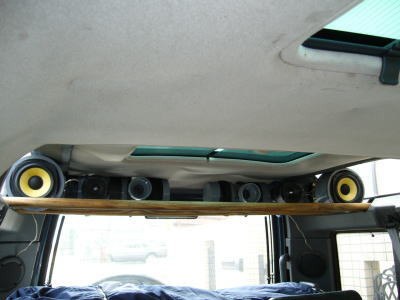

結局は車両を加工して、タモ材の丸棒を使い設置用のラックを作成しました。
苦労と苦心の甲斐があり、とてもスッキリと収まりました。

ランドローバー加工したとは凄過ぎです！！
ロールバーみたいになって車の剛性が上がりそうですね。
すっきり収まっていますネ！
試聴コメント：
毎日1時間以上かかる通勤途中にJAZZを中心に聴いていますが、
ヴォーカル・ベース・サックスの音にとても満足しています。
特に、このシステムで聴くロン・カーターのベースの音は素晴らしく、
まさに計画通りでした。

これを聴いたら、高価な既製品のカー・オーディオシステムも色あせてしまいますよ。

これからもいろいろと作っていきたいと思いますが、管理人様も是非頑張ってください。
上手くまとまったみたいで良かったですね！
塩ビ管スピーカーは、ジャズは得意傾向だと思います。
ロンカーターいいですよね！！

カーオーディオも結構高価なシステムがあったりしますので、
塩ビ管スピーカーがもっとカーオーディオ浸透したら面白そうです！
ユニットが車用ではないので、紫外線によるエッジなどの劣化がちょっと気になりますが、
ウィンドーに紫外線対策などすれば長持ちするでしょうね！

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいネ！
これからも宜しくお願い致します。
プリンタ用画面
投票数:72 平均点:3.06
この記事の1行目に飛ぶ
作成:2007/1/4 0:00:00 自動登録   閲覧数:4911
前
mrt
2線管パラボラ 		カテゴリートップ
塩ビ管ＳＰ 		次
エリック
ハイブリッドシステム

コメント一覧

2件表示 (全2件) すべてのコメント一覧へ

投稿ツリー

Re:ツッチーさんの「ウィング」をUPしました。
返信する
管理人   投稿日時 2007/1/6 17:40

車用塩ビSPも増えてきましたね！

Re^2:ツッチーさんの「ウィング」をUPしました。
返信する
ｍｒｔ   投稿日時 2007/1/6 19:32

私もやってみましたが、どうも収まりがいまいちでした。
スペースの有る車でないとなかなか難しいですね！
