大地さんの塩ビ管スピーカー「吾唯足知」 コメント(読みにくい時は文字のサイズを小にして下さい)
よく考えてみれば、「ステレオ」に投稿したスピーカーを
「集まれ塩 ビ管スピーカー」の方に投稿していませんでした。
遅まきながら、投稿しますので、よろしくお願いいたします。

と云っても、「ステレオ」ともサイズは違っています。
今度のオフ会で皆さんに聴いて頂けるのを、楽しみにしています。
名前は「吾唯足知」です。
もうこれ以上は必要ないという思いです。

いつもお世話になってます。
そういえばこちらへの投稿がまだでしたね!
いつも見ていたので気が付きませんでした!

凄いネーミングですね!!
オフ会が楽しみです!

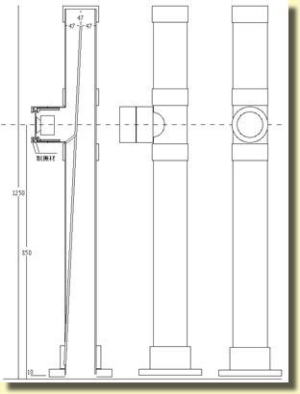

TQWTから進化してこのようになりましたが、
構造はバックロードホーンとほとんど変わりません。
突き出たところが、空気室になります。

そして、折り返しが一回だけのシンプルなホーン構成になっています。
最後の開口部は全面開放せずに、約10mmの間隙を設けてあり ます。
VP100を使用し、高さは1250mm ユニットは850mmの高さに してあります。

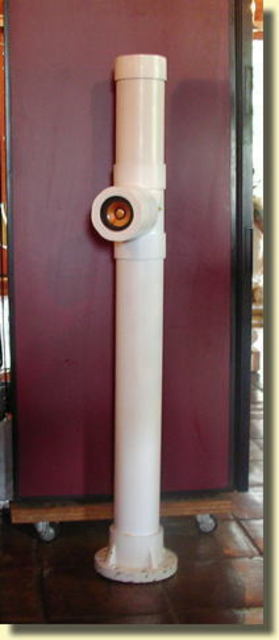

なんの変哲もない、シンプルな出で立ちです。
シンプルなホーン構成が故に、高域から低域まで実に素直な音を
再生し てくれます。

シンプル・イズ・ベスト!
シンプルだけど突き詰めると奥深い、大地サウンド満載ですね!

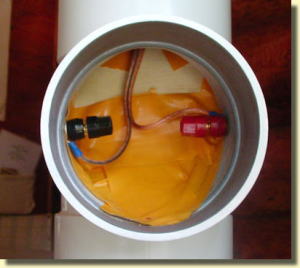

エンクロージャー内部は、このようにガムテープだらけの汚い作りです。
ユニット交換も、ウッドコーンとSA/F80AMGと簡単に出来るよう
にしてあります。
簡単にユニットが交換できるのって本当に良いですよね。

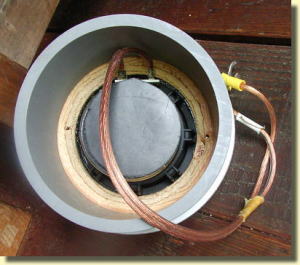

ユニットを後から見た状態です。
制振材でユニットをサンドイッチし合板で押さえ、
さらにパイプで固 定しています。
ここがフリーユニットと云うところで、一番重要なところです。
これにより、ユニットの振動が制振材により熱エネルギーに変換され、
パイプに伝わりにくくしてあります。
押さえの合板はテーパーに細工して、音の拡散をねらっています。

これが例のフリーユニットの内部ですか!
制振材やテーパーにするなど、アイディア満載ですね!

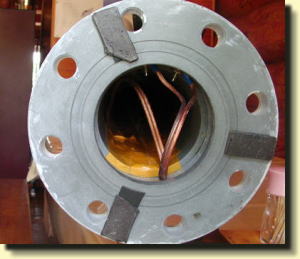

一番の下もこのように、仕切り板全てをガムテープで留めています。
制振材の端材で間隙を設け、三点支持しています。

今度のオフ会には、ブライダルさんの熱意に、
また素晴らしい機会を設 けて頂きまして誠に感謝しています。
管理人さんに聴いて頂けるのを、心より楽しみにしています。
それでは、当日・・・・・
仕切り版の固定がコツがいりそうですね。
制振材で三点支持とは、徹底していて大地さんらしいです!

オフ会が凄く楽しみになってきました!
管理人もそろそろオフ会用のスピーカー製作しなくちゃ!(^_^;)

それではまたブログにも遠慮なくコメントどうぞ。
新作や改良されましたら、またご投稿下さい。
