掲載日
初回投稿
2010年02月17日
更新
2010年02月17日
作者
SIN
作品名
無題(ペリスコープ&リングダクト方式)
よみがな
大きさ(WxDxH)[cm]
x x
指向性
正面
エンクロージャ
バスレフ
ポート
直管
マルチウェイ
2Way
使用ユニット 口径(cm)
ブランド
型式
ユニット1(メイン)
ユニット2(高域)
ユニット3(低域)
その他 (cm)
その他
なし
なし
自己評価
意匠・デザイン
未選択
音質
未選択
達成感
未選択
塩ビ管サイトページ掲載URL
本館の掲載ページへ
画像1
説明
本館投稿内容
SINさんの「ペリスコープ&リングダクト方式スピーカー 」
コメント
(読みにくい時は文字のサイズを小にして下さい)
↑クリックすると大きくなります。

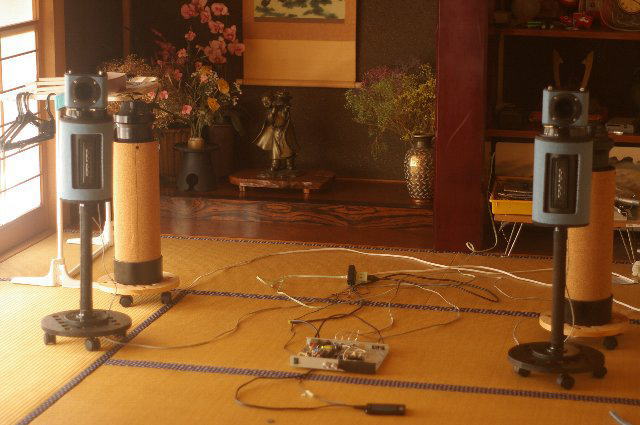

まずは全体像を。
(奥に前に投稿いたしました
2重管
が見えます)

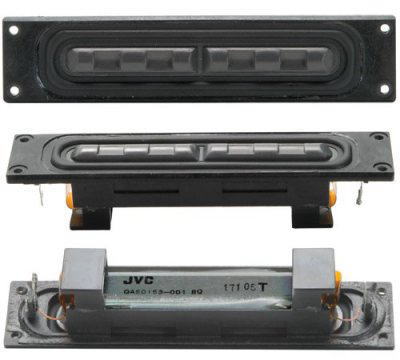

これは、パーツエクスプレスで
面白いスピーカーが格安で出ていました。
メーカーはJVCだそうです。
角型なので、なんか興味をそそられ
買ってみることにして、構想を練ってまいりました。
構想が決まり、長岡式のペリスコープ&リングダクト方式の
変形スリット・リニアダクトとでもいいましょうか??
とすることにいたしまして、作りこみを行ってきました。
おー!
前回ご投稿頂いた時に写っていたスピーカーですね!!
面白い形のユニットですね。
沢山繋いで無指向性SPってのも楽しそう!
↑クリックすると大きくなります。
↑クリックすると大きくなります。
↑クリックすると大きくなります。

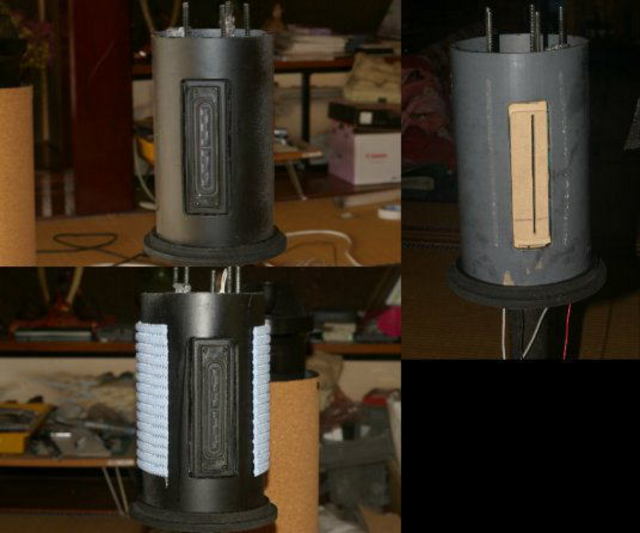

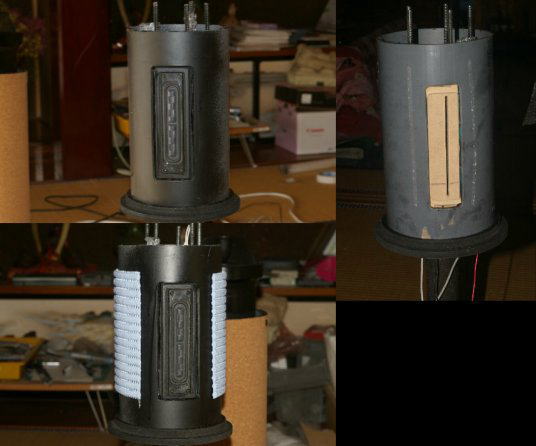

大体の構造的には、
250mmのVU150・125のサイドの曲線に
スピーカーをレイアウト。

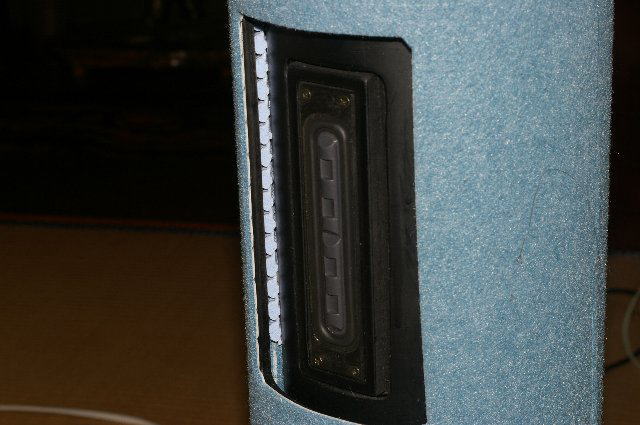

スピーカーに背面に3mmのスリットを儲け、
150・125の間の片サイド空間の7mmをダクトとする。

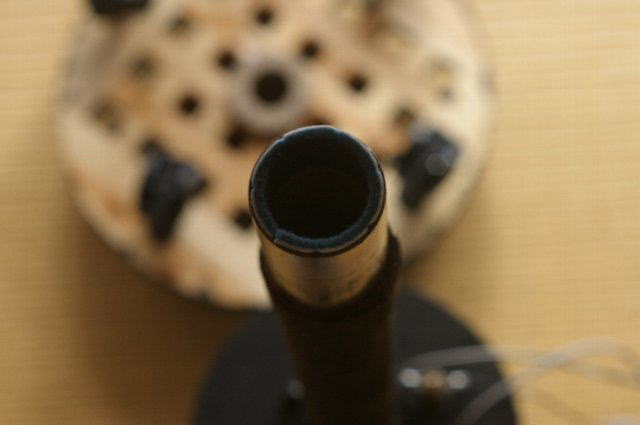

さらに塩ビの固定用のMDF板のセンターに
38mm程度の穴を開け、そこに内部に吸音材を張った
500mmサスパイプをセットし、ペリスコープのダクトにする。
この側面加工は、なかなか大変だったのではないでしょうか?
上がリングダクトで下もダクトになっているのですね。

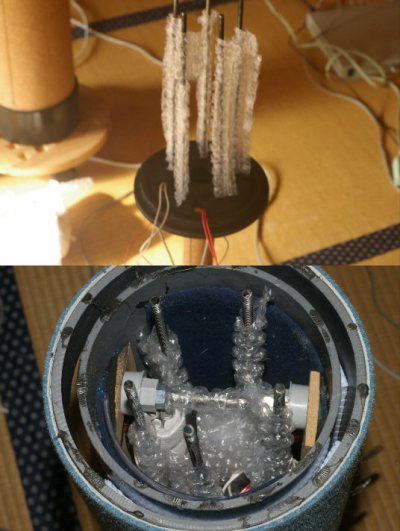

塩ビパイプの上下には、MDFを円加工、
さらに塩ビをはめ込む溝加工を行い
上下をM6の寸切りボルトで固定。
(プチプチで囲んで)
プチプチ大活躍ですね!

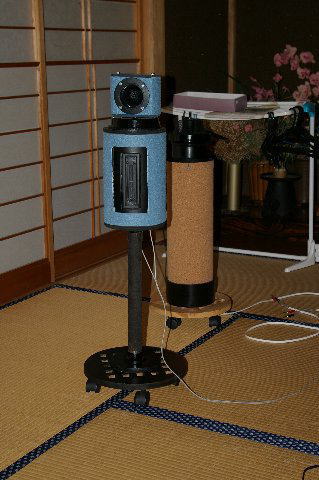

このスピーカーはあまり高音は期待できません。
よってピエゾツイーターを上にセット。
ツイーターのホーンは樹脂なので
鳴き対策で油粘土ダンプを・・・
音は、少しハイ上がり気味で低音は少し足りないくらい。
定位がいいように感じ、ボーカルがいいように思えました。
ダクトをどちらか塞いでみた場合はどうなんでしょうか?
低音の量感が増せばバランスが取れそうですね。
定位が良くボーカルが綺麗に聴こえるのは魅力です!!
それでは、また改良や新作製作されましたらご投稿下さい。
別館
にも遠慮なくコメントして下さいませ。
投票数:68 平均点:2.94
