掲載日 初回投稿2009年10月24日
更新2009年10月24日
GAHO
Schreck
シュレック
x x
上面

その他

その他

フルレンジ
08 (cm)

TangBand

W3-517SB

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ

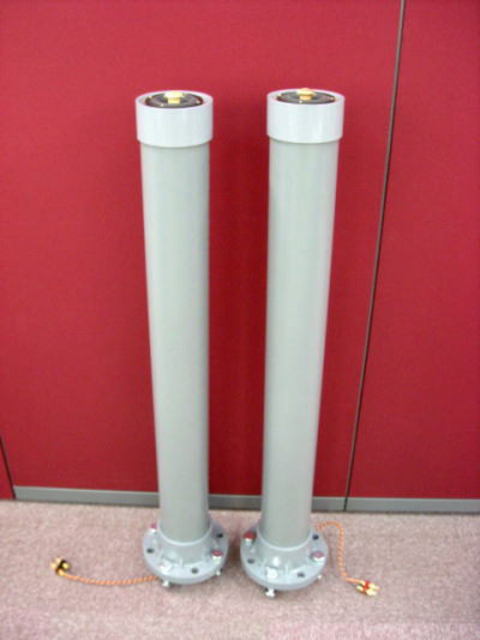

画像1

集まれ塩ビ管スピーカー

GAHOさんの「Schreck」 コメント（読みにくい時は文字のサイズを小にして下さい）

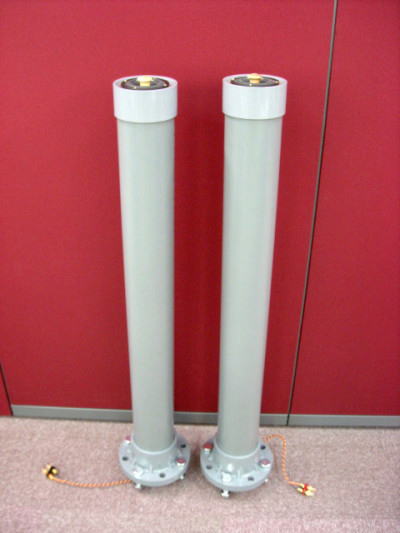

こんにちはGAHOです。
名前は『Schreck』(シュレック)にしました。

第二次世界大戦中、ドイツ軍の対戦車ロケット発射器
通称名Panzerschreckから。
かついでたら知人に「バズーカ砲みたいですね」と
言われたのであえてドイツ軍風に。
まんま「パンツァーシュレック」だと軍事好きと
勘違いされてしまいそうなので。
直訳するとシュレックは「驚き」とInfoseek翻訳ででました。
驚くような作品ではありませんが・・・

ゆったり人さんのリングダクトに多大な影響を受けあれから１年。
リングダクトを作ろうと無計画に半年前に購入した素材で
どうにか組んでみました。
しかし時間がないので計画変更！
構造がシンプルな近頃人気のYoshi9風に。
GAHOさん、オフ会に間に合いましたね！
ネーミング素敵です。

白い塗装いいですね。
あと青・赤・黄色を追加で今年30周年の白い奴ですね（笑）

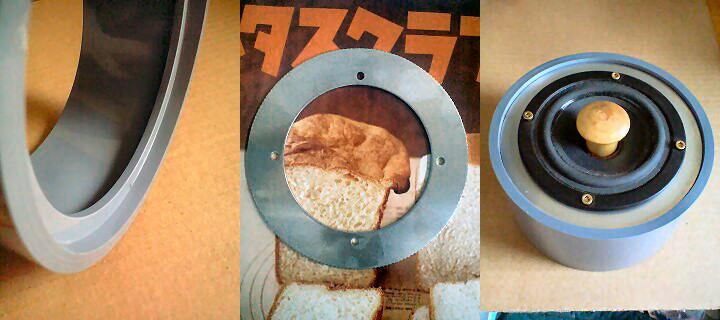

↑クリックすると大きくなります。		 ユニットはコイズミ無線でたまたま安売りになっていた
TangBand W3-517SB。
前作のFOSTEX FE103Eと違う音質を狙ってみようと購入。

ユニットが埋もれないようソケット片側を途中で切断。
その後、見栄えを考慮し耐水ペーパーでひたすら削り作業。

マウントは板厚2mmのアルミ製。
強度を出すため2枚重ねにと計4枚作ったのですが1枚で仮組み。
適当に強度ありそうなのでそのままに。
自在錐を購入したので木製にするはずが
会社にあった加工装置で作成。
アルミのリングカッコイイですね！

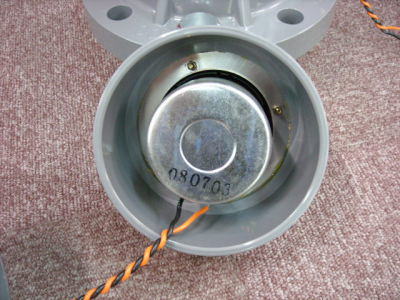

もともとYoshi9タイプを考えてなかったので
耐震ゲルマウントなど想定外でしたのでネジ留めし、
何となく1mで切断してあったVU100をそのまま採用。
そんなに適当でいいのやらです。
（コンパクトな物をと考えていたのですが・・・）

とりあえず組んで音だししたところ管鳴りがひどく変な汗が出ました。

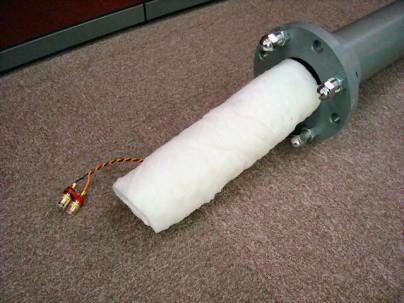

その後シンサレート350×550mm　t10を
そのまま丸めてポンと下部に挿入。
管鳴りが抑えられ、かなりましになりました。
僕のスピーカー作りは、いつも「なんとなく」です（笑）
筒鳴りって変な汗で出ますよね?。

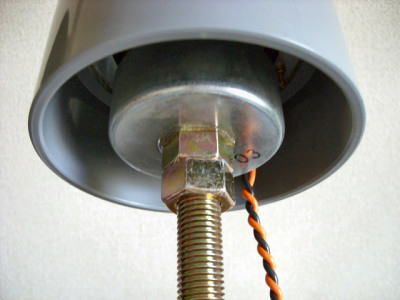

ユニットをネジ留めしてるけど効果があるのか仮想グランド？
とりあえず総重量が軽いので重量アップ兼ねて
ネジM16-600mm 約1kg着けてみました。
１本あたり5.6kg。

特徴としては電子音系よりは生楽器系の音がいい感じです。
Yoshi9系の特徴でしょうか疲れない響きしてます。
ユニットの個性として特出したものはなく
ナチュラルな音がでてるかと思います。

あとは吸音材位置/量の見直しか・・・
底面の隙間を増やした方が低音が出る感じです。
ネジ長選択ミス！
いずれはVU125を追加してメートルクラスのリングダクト化でしょうか？
「いつかはＲＤ」ってことで(^_^;)
-------------

小部屋では聴きやすい感じなのですが、広い会場ではいかに・・・
ネジが短いのも心残りです。
錘追加はデッドマスぽくなっていいかも？ですね。
底面の隙間は長いねじにすれば調整出来ますね！
色々改良してみて下さいネ。
メートルクラスのリングダクトも楽しみです！！

それでは、また改良や新作製作されましたらご投稿下さい。
ブログや別館にも遠慮なくコメントして下さいませ！
プリンタ用画面
投票数:39 平均点:6.15
この記事の1行目に飛ぶ
作成:2009/10/24 0:00:00 GAHO   閲覧数:3216
前
SIN
無題（PC用USB） 		カテゴリートップ
塩ビ管ＳＰ 		次
古舘@横浜
無題（MCAP方式）

コメント一覧

2件表示 (全2件) すべてのコメント一覧へ

投稿ツリー

Re:GAHOさんの「Schreck」をUPしました。
返信する
GAHO  投稿日時 2009/10/24 23:14

お久しぶりです。

塩ビ管画像露出オーバーで白っぽくなってますが、塩ビ管まんまの色でした{%最悪webry%}
「30周年の白い奴」の連邦軍カラーもいいですが個人的には「赤い彗星」カラーを推薦いたします。{%笑いwebry%}
音質のほうは量産型ザク以下かも・・・
関東オフ会2009では皆さん生暖かく見守って下さい。

Re^2:GAHOさんの「Schreck」をUPしました。
返信する
たてちゅう  投稿日時 2009/10/24 23:21

白ではなかったのですか。失礼しました。
明日は宜しくお願い致します。m(__)m
