e-nu14さんの「シンプルマサイ３．０＋２」 コメント（読みにくい時は文字のサイズを小にして下さい）
初めまして。e-nu14と申します。

薄型テレビの音質に辛抱すること２年。
「タモリ倶楽部」に背中を押されて、
ＡＶアンプ購入に併せて５チャンネルで作ってみました。
はじめまして！ようこそいらっしゃいませ！！

番組観て頂きありがとうございます！
マサイ型のサラウンド用塩ビSPですか。
カッコイイ！

まずフロントはＦＥ８３Ｅで統一。
Ｌ・Ｒはユニット推奨のバスレフ参考に、
容量６Ｌで（一応）ｆｂ９０を狙っています。

キャップ式掃除口?エルボ?ＶＰ管?ＴＳフランジで構成し、口径は全て１００。
吸音材にはお馴染みの金魚用フィルターを
少なめに入れてあります。

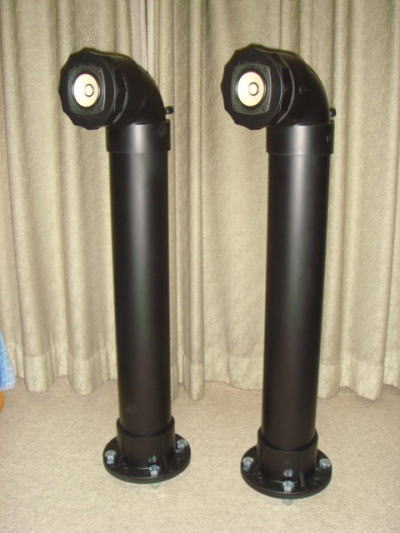

形は大流行中のマサイ型ですが、

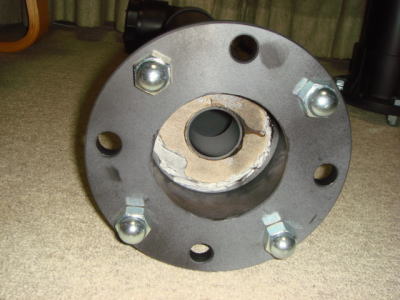

ポートは底面に配しフロアバスレフとしてみました。
エルボのポートも試作したんですが、
我が部屋の音場（ロフトベッドの下という劣悪な環境（苦笑））では
こっちの方が何故か鳴りがいいような。

フランジにＵナットを取付て浮かし、御影石のプレートに設置。
シンプルな形は割と気に入ってます。
シンプルですっきりしていていいですね！
この形は僕も気に入ってます。

底面開口のバスレフも良いですよ。
僕のコエイリアンもそうです。

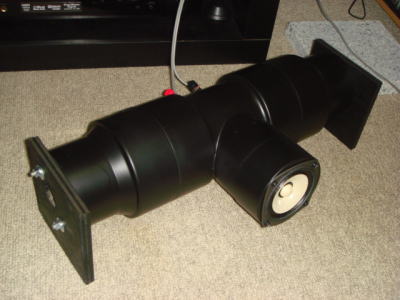

センターは容量３．３Ｌ。
ｆｂはどの位が良いのか見当もつきませんでしたので、やっぱり９０で設定。
そもそもバスレフ？という話もありますが・・・。

こちらは試作で使った１００?７５のエルボを１００?７５のインクリでサンドし、
両端をベニヤ2枚重ねの板で蓋。
蓋はエンクロージャーを貫く全ネジで締め付けて密着させてまして、
ネジを緩めればユニットの角度が調整できるようになってます。
ユニットはエルボの７５の口にキャップを介して取付けてあります。
ポートは左側の蓋に設けました。

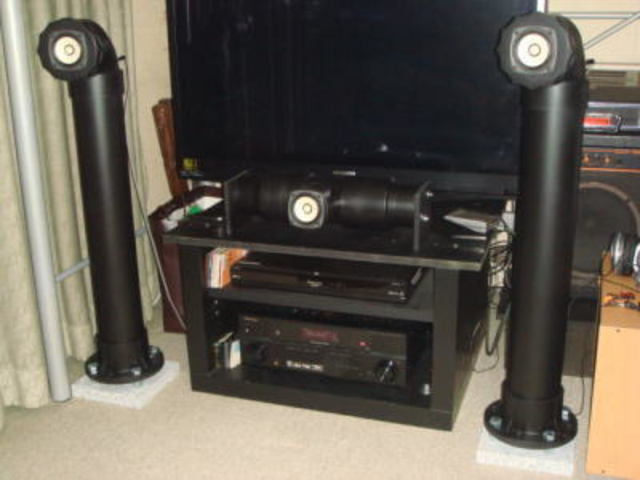

常に目に付くフロント３本は塗装も行いました。
ミッチャクロンで下塗り後、アクリルラッカースプレーのつや消し黒で４度塗り。
夏は乾燥が早くて助かります（暑くて大変でしたが）。
ラック・テレビとのマッチングもまずまず。
角度も調整出来ていいですね。
つや消し黒もきまってます！

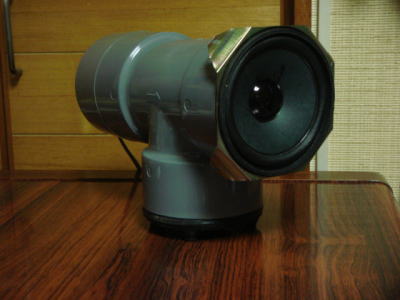

サラウンドＳＰは音が出りゃいいとばかりに手抜き仕様（笑）。
壊れてたラジカセのユニットを取出し（意外とでかい口径）、
７５のエルボにかぶせる様に取付け。
一応ユニットにナットを接着し、
やはり全ネジで反対側につけたキャップを介して
ナットで締め上げてあります（ゲルが無いんでＴＤにはなってません）。

底はベニヤで蓋をし、申し訳程度に穴を開けて脚ゴムで浮かして
これまた一応バスレフ式に。
Ｒはコレで机に直置き（画像）、
ＬはＭ１６の全ネジで製作したスタンド（らしきもの）に
取付けて鳴らしてます。

肝心の音です。
勿論テレビのものとは比べ物になりません。
特にＤＶＤや映画放送ではセンターの効果が大きいようで、
台詞が随分聞き易くなりました。
２ｃｈのＣＤ再生でも、マサイ型の恩恵か中高音は中々伸びやか。
実はフルレンジ初体験ですが、
なるほど女性ボーカル物なんかは定位の良さも相まって、
コストパフォーマンスとスペース効率は頗る高いです。

ただＬ・Ｒについてはやはり低音が不足気味ですかね?。
容量増やしてダブルバスレフ或いは共鳴管（設置スペースが・・・）、
またはＳＷの設置（費用が・・・）を検討してますが、まぁ何時になることやら。
ともあれ、大いに参考にさして頂いた当ＨＰの諸先輩方に感謝、です。
バッフルのスペースが無い場合は、もうお馴染みになりましたが、
ユニットにナット直付けで、説明のように固定する手法が一番ですね！

低音不足はダクト調整やユニット取替えなど
色々試してみて下さいネ！
意外とサラウンド用のラジカセユニットの方が低音出たりして！？

それでは、また改良や新作製作されましたらご投稿下さいませ。
質問などもブログや別館に遠慮なくコメントして下さいね！
今後も宜しくお願いします。
