掲載日 初回投稿2008年01月28日
更新2008年01月28日
sige
sige3号
しげさんごう
x x
上面

Yoshii9タイプ

その他

フルレンジ
08 (cm)

TangBand

W3-593SG

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ
画像1

集まれ塩ビ管スピーカー

sigeさんの「Ｓｉｇｅ３号」 コメント（読みにくい時は文字のサイズを小にして下さい）

初めましてsigeと申します。

Ｓｉｇｅ３号です。

何の変哲もないスピーカー形状ですが

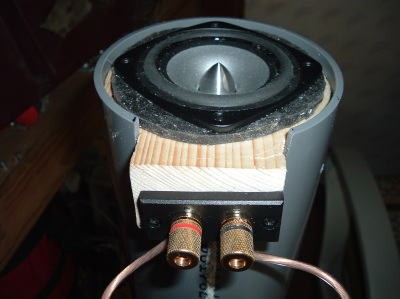

スピーカーユニットの直近にSP端子を持ってきました。

理由：・TD方式の為にSP接続端子が下部及び塩ビ部に持ってくると、
　　　　　メンテナンス時に分解に手間取る。
　　　　・SPリード線の線間容量を抑えたかった。
　　　　　（高域の減衰の原因を少なくしたかった）
はじめまして！
ようこそいらっしゃいませ！！

人気のYoshii9タイプですね。
メンテがしやすそういいですネ！

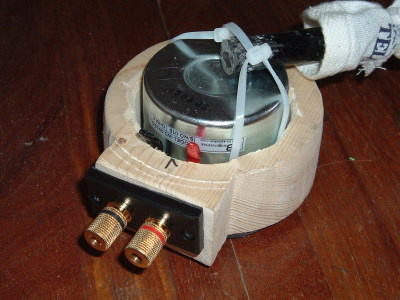

TD方式の為振動吸収材料はジョイフル本田にて耐震吸着シート
（５ｍｍ厚）を使用おもりは直径16mmの鉄丸棒を使用。

つり下げはビニル製結束バンドを使用。

SP端子は２個６００円の金メッキ？の見栄えの良い物を使用。

SPユニットと端子間は始めは２SQOFCケーブル、
次に銀リボン（4mm幅0.2mm厚）に変更。（Ｌ寸法１０ｃｍ程）

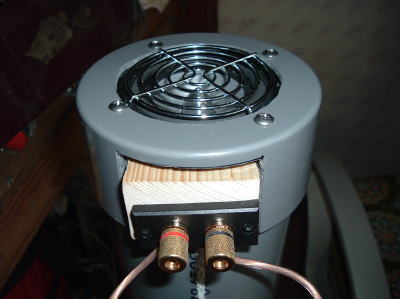

キャップ部はパソコン用ファンガードを使用しました。
この辺りがTD方式の要の所ですよね。
作例が沢山あるので、色々ブログにコメントがいただけると思いますよ。

↑クリックすると大きくなります。

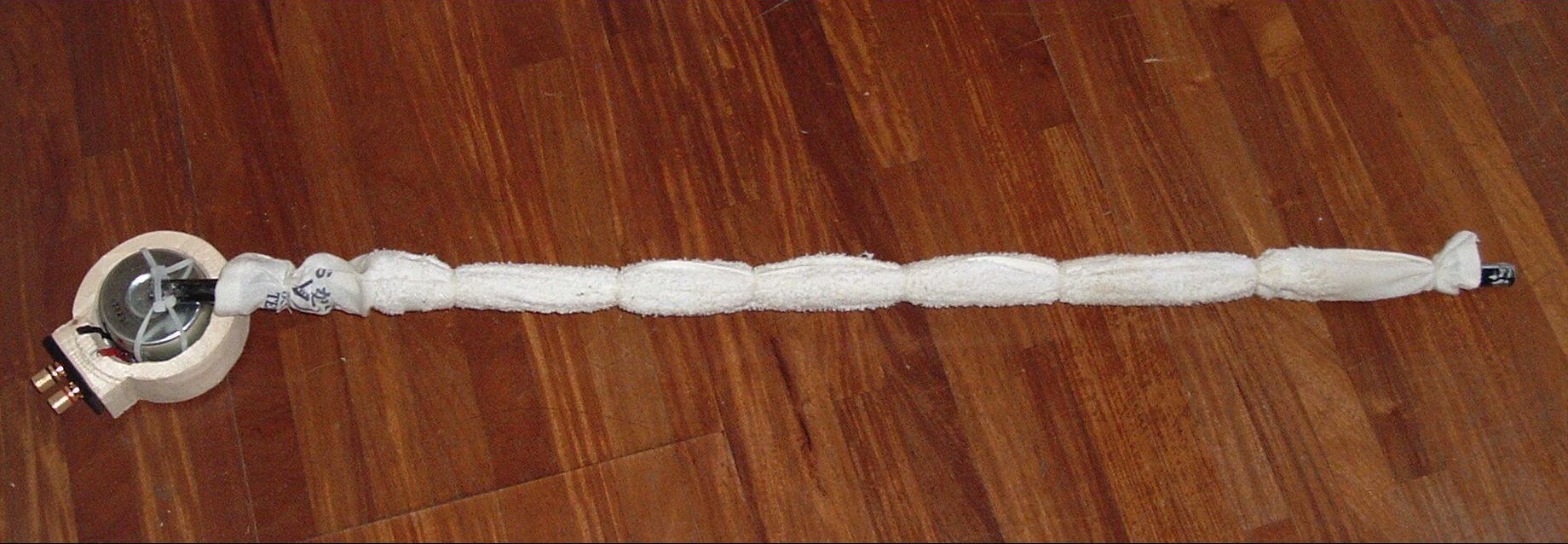

 鉄丸棒には軽くタオルを巻いただけです。

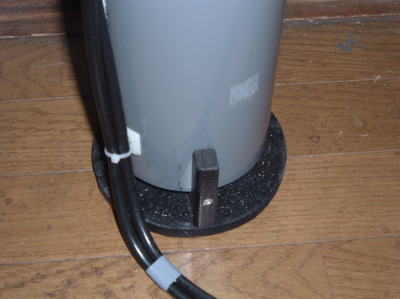

下部は約３ｃｍ持ち上げてバスレフ効果を期待しました。
筒部はトリプルバスレフ？をまねして作りました。

スピーカーユニットは　Tang　Band　W3?５９３SD　です。
スピーカーケーブルはＵＢＹＴＥケーブルＳ?５Ｃ?ＦＢを二本をクロス接続し

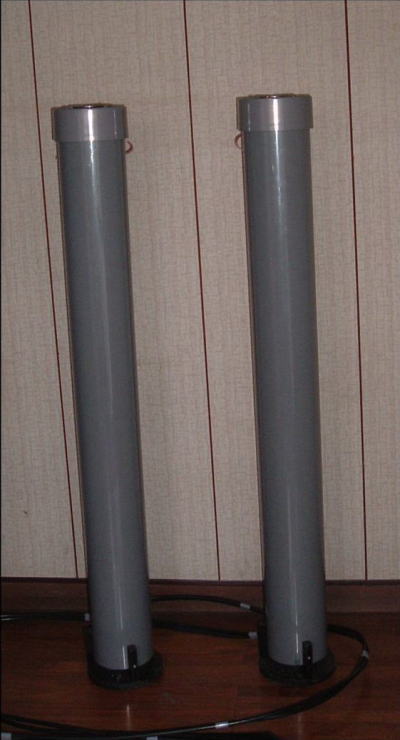

両端にＯＦＣケーブルを半田付け　　　高さ１０５ｃｍ　パイプＶＵ１００　

試聴結果

OFCケーブル時、先ずF社・学研キットと比較し音が速い。
F1レースでインコーナーを攻めている用な鋭い音聴ける音楽は制限される。
銀リボン使用時、何の変哲も無い何の特徴も無い音を聴かずに音楽を聴くことに
集中出来るシステムです。（自画自賛）

高域は何処までもまっすぐ素直になめらかに低域はなだらかに減衰していく感じです。
測定器は無いので特性は不明です。
女性ボーカルから男性ボーカル、太鼓、バイオリン、三味線、オルガン、フルオーケストラ　迄聴きましたがＮＧと思う物は有りませんでした。（自画 自賛すぎるかな？）
私管理人は、いつも自画自賛しまくりです。(^_^)v
楽しく製作して楽しく聴くのが一番ですよね！

それでは、また改良や新作製作されましたらご投稿下さいませ。
ブログにも遠慮なくコメントして下さいネ！
今後も宜しくお願い致します。
プリンタ用画面
投票数:41 平均点:5.12
この記事の1行目に飛ぶ
作成:2008/1/28 0:00:00 自動登録   閲覧数:2078
前
Naitou
エルゴサイザー 		カテゴリートップ
塩ビ管ＳＰ 		次
osamou
無題

コメント一覧

Re:sigeさんの「Ｓｉｇｅ３号」をUPしました。
返信する
mrt   投稿日時 2008/1/29 20:03

sigeさんの5CFBで作られたケーブルに刺激を受け7ｃと4ｃで作ってみました。
7Cはちょっと太すぎで扱いが悪いですが折角作るならと思って(あまりものがあったので）4Cは扱いはいいですが効果はどうか・・？
以前のと比べ確かに低高音が伸びたようでちょっと耳に付く位です。
ケーブルでこれほど変わるのかとビックリです！。
