コニ
クリ坊
くりぼう
x x
上面

密閉

なし

08 (cm)

TangBand

W3-1231SH

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ
画像1

集まれ塩ビ管スピーカー

コニさんのミニアクリル管スピーカー
「クリ坊成長記」
コメント(読みにくい時は文字のサイズを小にして下さい)
クリ坊成長記

新型デコイ発表オフ会に持ち込んだ改良型クリ坊が、
望外の評価を受け嬉しくなり改めて投稿しました。

初めのお披露目から少し時間が経っていますので
成長したクリ坊の全体像も含め見て下さい。

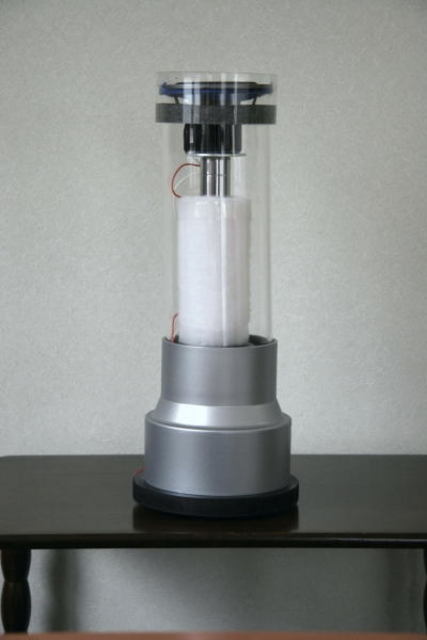

ヘッド周りを整理してスッキリしたクリ坊の立ち姿です。
少し都会的になりました。(単なる密閉型です。)
先日のデコイオフの時に大絶賛のクリ坊の登場です!

前回ご投稿頂いた時より、確かにすっきりしましたね。

↑クリックすると大きくなります。

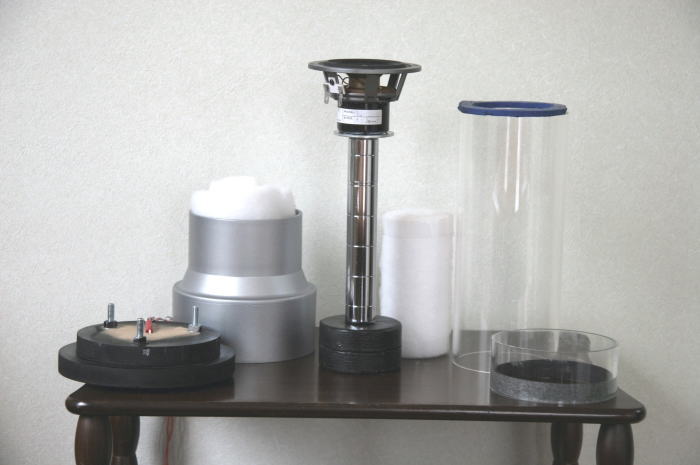

部品構成(左から)

1.底板
15ミリのMDF板を2枚重ねてボルト止めしています。
中心には細いSPコード(ライカル線)を通すために、
直径3ミリの穴を空けました。

2.100×75インクリーザー
空気室兼スタンドです。
中には金魚用フィルターを2枚折りたたんで押し込んであります。

3.ユニットとポールとアンカー
・SPユニットはTang Band社のチタンコーン8センチフルレンジW3-1231SHです。
・ポールは25ミリ径システムラック用パイプに鉛粒を充填してあります。
ユニットとポールの結合はD.I.Yのテーブル用足座金に
(6(小)ボルト付き・・(東急ハンズで探しました)
上記ポールに付いてくるネジをはめ込み接着剤を流し込み固定し、ポールをねじ込みます。
接着面積が可成り有りますので重い鉛を下げても、強く引いても今まで剥がれたことは
有りません。
・アンカーとして鉛円板(1枚800グラム)を2枚重ねポールにねじ止めして有ります。
この重さでユニットの振動板が正確に動作し、ゲルがアクリル管に圧着し密閉効果と
ユニットの振動を管に伝えない役目を果たしています。

4.管鳴き防止用ダンプ材として金魚フィルターを円筒形に巻きポールに通します。

5.アクリル管
アクリルMamaの廃材利用です。
直径90ミリ、厚さ3ミリ、長さ20センチです。
管の内外に車に使用するコーティング剤を塗りました。
(気休め・・硬度UP&輝きが増す。)

6.ヘッドカバー
ゲルはみ出し防止と外観を整える為のものです。
(直径10センチ、厚さ3ミリ、長さ4センチ)
凄い!!
コニさんらしい手の入れようですね!
さすがです!!

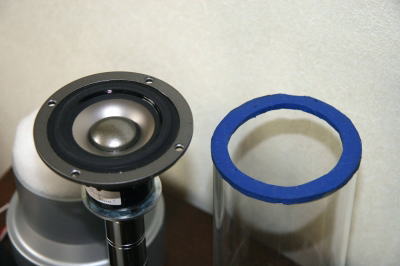

ユニットとゲル

ゲル(ソルボセイン・ソフトタイプ・5ミリ厚)をドーナツ状にカットし、
アクリル管に直接乗せてあります。以前に比べとてもシンプルになりました。
余計な部材が無くなり音もスッキリしました。
使用したゲルはソフトタイプで柔らかく、かなりべたつきます。
その分密着度(密閉度)が高いと思われます。
今はソルボセインも色んなタイプが出ているのですね。
たしか最初は医療用で出たんですよね?(情報は不確かです。)
昔、足底板に使った覚えがあります。

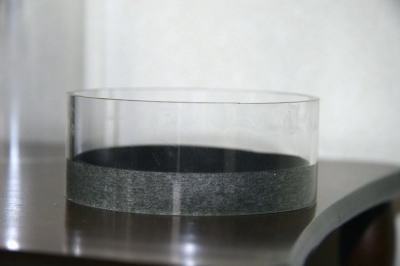

ヘッドカバー

ゲルをアクリル管に直接乗せた関係でユニットの安定のため、ゲルはみ出し防止、
外観整え、の目的でカバーを付けました。
アクリル管より一回り太い汎用品(直径10センチ、厚さ3ミリ)を4センチカット。
内側に2.5ミリ厚のウレタンテープを巻き上下スライド出来るようになっています。
こういう細かい所も丁寧に仕上げていて、凄いですね!
これなら音も良いはずです!!


それではまた改良や新作製作されましたら、ご投稿下さい。
ブログにも遠慮なくコメント宜しくお願い致します。
プリンタ用画面
投票数:22 平均点:6.82
作成:2006/2/22 0:00:00 コニ   閲覧数:2462
前
七拾八
サイクロプス弐号機
カテゴリートップ
塩ビ管以外パイプSP
次
TomoDog
プリングルススピーカー

コメント一覧

投稿ツリー


コニ  投稿日時 2006/2/22 12:46

>管理人さん
早速アップして頂きありがとうございます。
原型は廃材利用で、簡単手軽な密閉型にしました。
結果的にはアクリル管とチタンコーンの相性が良かったのでしょうか。
素直で元気の良い音を出していました。
今回の改良で特徴が一層引き立ったのだと思います。
省スペースで助かります。

管理人   投稿日時 2006/2/22 12:52

>コニさん
ミニスピーカー良いですよね!
良い音でしたネ!!
僕のミニSPもあれから改良しまして、
なかなか良くなってきましたよ。
これからはミニスピーカー時代の到来か!?(笑)

長野   投稿日時 2006/2/22 14:04

オフ会のときは、モノはみたのですが、音はきけず途中退出
してしまいました。
W3-1231SHは非常に気になっているユニットです。
視聴したところ非常に高品質な音でした。
低音をよくばらなければいい音でそうですね。
アクリル管、中身が見えるので羽毛をなかにつるして
実験データ取るのにぜひとも欲しくなってきました。
どこで手に入れてます?

七拾八   投稿日時 2006/2/22 18:10

いつもながら、きれいなスピーカーですね。
恐れ入りました。
ここまで来ると、ルームアクセサリーとしての価値もあるのでは。
LEDでも付けて暗い所で光らせながら、音を聞いてみたいです。

コニ  投稿日時 2006/2/22 21:05

>長野さん
オフ会で聴いて頂けなくてザンネン、いろいろ教えて頂いた長野さんのご意見もお聞きしたかった。
アクリル管はネットで手に入れてます。アクリ屋  (www.acry-ya.com) で種類が色々選べます。ビックリするくらい沢山の規格があり、知るとどんどん構想がエスカレートしてしまいます。
有料ですがカットや円板加工もして貰えます。

コニ  投稿日時 2006/2/22 21:13

> 七拾八さん
初めまして、LED照明、家では、やってます。小さなペンライトで下から照らしてます。Papa,Mamaですが。
クリ坊にも ’光を’ですね。
アクリルは色も選べるので将に夜向きのSPに仕立てられます。かなり幻想的な作品も出来るはずです。

なーお  投稿日時 2006/2/23 22:08

コニさん
先日のオフ会で コーンをぶるんぶるん振るわせつつ歪感の少ない音で元気になっている姿がとても印象に残っています。 更にブラッシュアップされたそうで、次回もまた聞かせてくださいね。

モーレア  投稿日時 2006/2/23 22:59

アクリルスピーカーきれいですね。
パイプが透明だと中がごまかせないので私には向いていないような気がしますが、すごく魅力的です。これにLEDを付けて、音に合わせてLEDの明るさや色が変わればインテリアとしてもいいのでは、などと構想してしまいます。

管理人   投稿日時 2006/2/23 23:12

アクリルは見た目も良いし音も良いし
いいとこ取りですよネ!
ステレオに投稿したら大好評かも!?

コニ  投稿日時 2006/2/24 0:57

>なーおさん
小生もスパイラルには興味がありまして3回トライしました。考えていたよりは、慣れろ、でそれなりに形にはなりました。(3回目でやっと)
ちょっとしたKNOW HOWが有りますね。次作のミニには3回目のものを使っています。
それにしても、なーおさんの巨大な渦巻きには正直驚きました。
キャブタイア相当数必要ですよね。
次回オフ会にも持ち運び便利なクリ坊の成長した姿をお披露目できるよう教育しておきます。
>モーレアさん
時々上京されるようですが何処かですれ違ってるかもしれません。
先日まで神田のオフィスに居ましたが、転職して人形町に移りました。
新オフィスも秋葉原まで地下鉄で一駅、歩いても15分掛かりません。ついコイズミ無線で衝動買いをしてしまいます。
こんど管理人さんの弟さんのお店で会いましょう。
>管理人さん
そうおだてないで下さい、年寄りはおだてにとても弱いのです。(ニコニコ)

モーレア  投稿日時 2006/2/26 13:19

東京へは平均すると、月に2-3回の頻度で行ってますが、ほとんどが日帰りです。うまく用事が連続して宿泊になった時に、フライングクラブでオフ会ができるといいですね。

コニ  投稿日時 2006/2/28 0:19

>モーレアさん
事前に宿泊出張日程が判ればフライイングクラブで一献も可能ですね。管理人さんが偶々上京してたなら最高にラッキー。

管理人   投稿日時 2006/2/28 8:09

>モーレアさん
次回は是非ご一緒でオフ会やりたいです!

>コニさん
上手く日程が合えば是非やりましょう!!

マエストロ   投稿日時 2006/3/5 22:46

こんばんは。きれいなスピーカーですね。。音もよいとみたいで、これはもう「いわゆるひとつの芸術作品」ですね。コーンがブルンブルンというのがすごいです。yoshii9の解説にもそんなことが書いてありましたが、私のはじっと見てみましたがぜんぜん震えてないようなんです。。元気ないなぁ。。ところで、教えていただきたいのですが、コニさんのスピーカーインクリーザー部分の色が奥さんの求めていたものらしくて、この色よというのですが、どのような塗料なのでしょうか?教えていただけますか?奥さんいわく。「このぐらいきれいにしないと。。」とのことです。きれいにしないと、どうなってしまうのでしょうね???

コニタン   投稿日時 2006/3/6 0:37

>マエストロさん
こんばんは。お褒めいただきありがとうございます。とても嬉しいです。
もろ文系の小生としては、「見た目」で勝負しか有りませんもので、外観には気を遣う方です。
確かにコーンは派手に震えますがオフ会時の様に可成り音量を上げられる時です。自宅ではそれほどボリュームを上げられないので震えてもしれてますよ。
インクリーザーの塗料は普通の水性スプレーです。よく見えるのは写真の写りの関係でしょうか。前作のツインタワーにも使用しています。
小生はシルバーが好きなのでこの色はよく使います。車(CITROEN)もメタリックシルバーです。
塗料メーカーはアサヒペン、商品名は「多用途水性スプレー」ラッカーエナメル調高光沢タイプ、カラー名は「シルバー」です。
近くのホームセンターで300ミリリットル入り1本609円でした。
我が家では小生はエントツヤです。ハイ。

コニ  投稿日時 2006/3/6 0:40

ニックネーム間違えました。昔のあだ名で出てしまいました。失礼しました。

マエストロ   投稿日時 2006/3/7 2:25

>コニさん。
こんばんは。。早速のレスありがとうございます。塗料の情報ありがとうございました!!コニさん、モーレアさん、長野さんそのほかの皆さんのおかげで途方にくれていた「ドレスアップ計画」いよいよ指導です。暖かくなってきたし。。とりあえず、端材の塩ビで練習始めます。本当にありがとうございました!うちの子供もコニさんのスピーカー気に入っているみたいです。ロボットみたいなスピーカーとのことです。

>管理人さん。完成したら写真投稿させてくださいね。。って、本質じゃありませんけど「ドレスアップ」もお楽しみということで。。構造的な工夫は「Deep-Impact convertible」でしばらくお休みですね。。

管理人   投稿日時 2006/3/7 8:51

>マエストロさん
ドレスアップしたら是非ご投稿下さいネ!!

コニ  投稿日時 2006/3/7 13:33

>マエストロさん
お子さんに喜んでいただき何よりです」。おいくつですか。
次作もほぼ完成し近々お披露目可能です。
これは孫向けに作りました。
2歳になる女の子なのですがパソコンと音楽が大好きです。
うちにくるとジジの膝に乗りキーをたたかせてくれとせがみます。
音楽はHolly Colleのクリスマスソングがお気に入りです。
この音楽好きな孫のためにメルヘンチックな塗装でまとめたミニSPが次作です。

マエストロ   投稿日時 2006/3/9 0:40

こんばんは。私のところは男3歳の息子です。ロボットと恐竜と歌が大好きです。2歳でパソコンですか。。女の子は成長が早いですね。。今からコニさんのスピーカーで耳を鍛えていたらいい音楽家になりますよ!!我が家は最近、アルゴリズム体操です。息子は散歩していて管を見るたびに「パパ!スピーカーがあるよ」といっています。そのうちわかるでしょうが、そんなほのぼのとした雰囲気で作るのがDIYのいいところですよね!!コニさんの次回作、デコレーションも含めて楽しみにさせていただきますね!!
