Deep-Impact

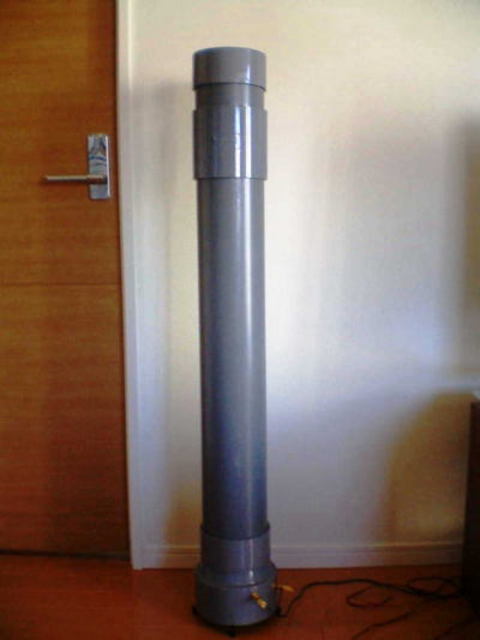

管理人様、皆様。はじめまして！！早速の掲載ありがとうございます。長いことかけてアイデアを試しては壊しの繰り返しで行き着いた「塩ビ管・重箱型バックロード」“Deep　Impact”です。全長は折り返しで約２ｍぐらいになっていると思います。一応、面積計算をして段々広がっているようにはしました。音は自己満足ですが結構いいですよ！！ユニットのせいか、ヒュージョンやポップスのほうが得意のようです。これから、さらに調整して、フルオーケストラで感動できるように仕上げたいと思います。。
現在の悩みは塗装です。。これは奥さんの絶対命令です。誰か、技術のある人、助けてください（ペコリン）。今度、オフ会にも参加させてくださいね！！ちなみに江東区に住んでます。。車がないのでスピーカーは担いでいくか。。。では、これからもよろしくお願いします！！

＞マエストロさん
皆さん奥様の絶対命令には苦労されてますね！
僕もそうですよ！！
塗装は都内だと大変でしょうね。
ペンキ屋さんか大工さんの知り合いがいるといいんですけどね。
お手軽な方法としては、デカールで装飾などいいかも？
奥さんに好きな模様を貼ってもらっちゃうとか？
また、靴下を工夫していらっしゃる方もいましたよ。

江東区にお住まいなのですね。
でしたら近いので今度のオフ会の時は僕の車で運びますよ。
これからも宜しくお願い致します。

＞マエストロさん
シンプルな外観で、中身は二重構造というのがいいですね。私も作りたくなってきました。ところで、外側の太いパイプには開口部がないのでしょうか？

あと塗装ですが、庭とか空き地がないとなかなか厳しいですね。私の場合は、ウッドデッキの上にビニールシートと新聞を広げ、風上からスプレーで塗装しています。白などの薄い色は何回も重ね塗りが必要なので大変です。
場所が確保できたとして、やり方は
１．サンドペーパーで表面にキズをつける
２．プライマーというクリア塗料を吹き付ける
３．好みの色を何回か重ね塗りする
４．十分乾いてから室内に持ち込む
という感じです。塗料を吸い込まないように、マスクをつけて、風上からするなど、気をつけてください。

塗装なら、水性ビニール塗料を使ってます。
臭いませんし、刷毛塗りできますし、お手軽です。
1. サンドペーパーで表面にキズをつける。これが大事。
2. 3回くらい重ね塗りをする。
くらいでです。　色はお好みで。

とはいえ、木目の塩ビシートを張り込むことのほうが多いです。

モーレアさん、長野さん。こんにちは！！
お二人のような大御所からコメントをいただけて光栄です。今回のDeep-Impactは試行錯誤の結果、行き着いた最もシンプルな、というか管にこだわった「バックロード」という感じの作品になりました。

＞モーレアさん

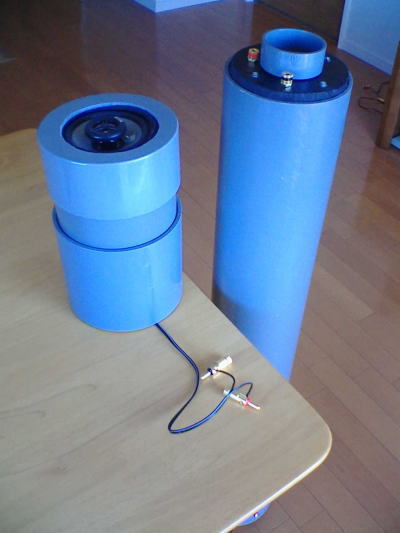

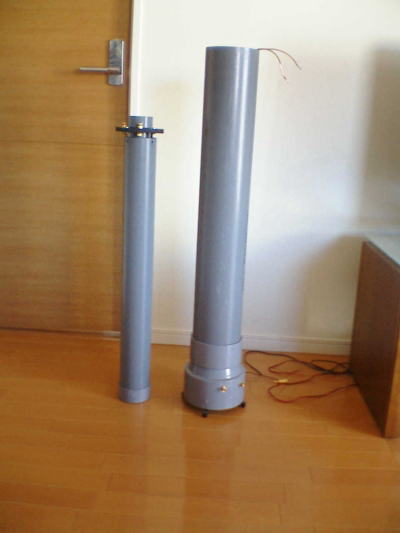

中に入っている取り外し可能なパーツを引き抜けば、外側はインクリーザー（125/150）つきのVU125です。文章で書くとわかりづらいですが、

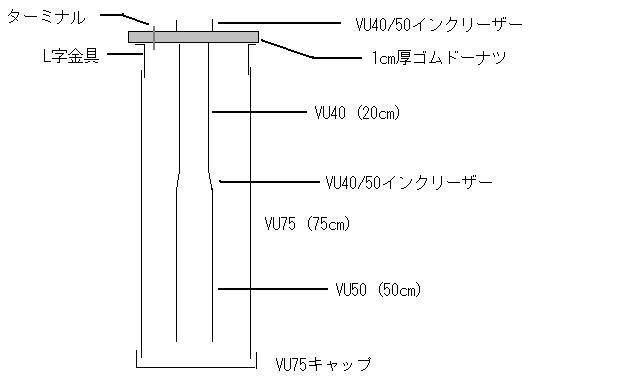

音は１．上の空気室２．ゴムドーナツの中心（VU40--VU50の内側）３．VU75のキャップ部から折り返してVU75とVU40または50の間を上向きへ４．上部でVU75とゴムドーナツ部の隙間（L字金具で隙間を空けているので）で折り返し下向きへ５．最下部、VU125とVU75の隙間から音が出る。
という感じで中で折り返して最下部で開口という構造になってます。
結構、低音が下から聞こえてきますよ。
私、オーケストラでファゴットという楽器を吹いてまして、その楽器から得たヒントです！！まさにスピーカーは楽器ですね。。ファゴットのソナタなんかはいい音でなりますよ。。
モーレアさんのスピーカーみたいにインテリアとして認められる地位を気づきたい。。奥さんの友達が来たとき、これ何とみんな怪訝そうな顔をしていました（泣）。。

長野さん
コメントありがとうございます。
長野さんのスピーカーもなんかすごそうで、ずっと興味を持っておりました。今度聞かせてくださいね。。水性塗料でもOKですか。。しかもはけ塗りまで可能とは。。これならお手軽ですね。。
奥さんの希望はボディー部はサテンシルバーのような銀、ジョイントやインクリーザー部はガンメタ（スカイラインでよくあるやつ）だそうで。。水性塗料でもそんな色あるのでしょうか。。いずれにせよ、塗装は暖かくなってからでうね。。
話は変わりますが、長野さんの「音響コリメーター説」感動しております。。私、理系なのでああいう説明が一番すっきりします。。
分子運動の方向をそろえるのはちょっと、無理があるのではないかと思ってました。。って、エントロピー的にちょっと。。ですよね？

マエストロさん
構造が良く理解できました。パイプが３重になっているんですね、しかも一番内側のパイプは、途中で４０から５０に太くなっているということですか。私もモーレア３号の内部に組み込めないか、検討してみようと思います。

長野さん
水性で刷毛塗りができるのが健康のためにも一番いいですね。油性は部屋に持ち込んだ後も臭うし、なかなか大変です。

私は臭いのはイヤなので、木工のニスも水性です。仕上がりは油性や
揮発油系のほうがいいかもしれませんが、嫁に工作禁止令がでちゃうので
。親父の趣味の敵は山の神ですねぇ。
　「音響コリメータ」説はなんとなく言ってるだけでたいした根拠
　はありません。音は波長が長いので光のコリメータと違っておもいっきり回りこみますので、ホントはどうなんでしょうか？　アクリルスピーカの内部に羽毛などつるして観察すれば空気の動きを可視化できて面白いとおもうのですが、どうでしょう＞コニさん

　マエストロさんファゴット吹くんですか。私はチェロとコンラバスです。オケでは同じ音が多いヘ音記号仲間ですね。
　パイプを入れ子にしたバックロードは妄想はしてましたが
まだ作るには至っていません。先を越されてしまいました。
　

３重管になっているんですねぇ。
これならロード長も長くとれるし、表面積は一番外側の分だけですから、振動しやすいユニット直後のパイプが隠れていて、振動による中高域歪みも減りそうですね。
これは私も一丁作ってみたくなりました。将来構想として妄想しておきます。　・・ただ私が作ると、一番外は外径２５０ｍｍとかになっちゃいそうですが（笑）
　＃　長野さんのとどっちが音道長いかな・・ぼそっ　(^^;

さきほど、アップしていただいた私の新作が、うまいぐあいにＶＵ１５０で、中はダンプラだけなんです。この中に、VU100とVU50を組み込むと三重管スピーカーができてしまいます。折角作り上げたばかりなのに、また改造したいという気持ちがむらむらと。。。

長野さん
コメントありがとうございます！！長野さんはチェロとコントラバスですか！！ヘ音記号の仲間ですね。。だから、低音にこだわってしまうのですかね。。。いつか、モーツァルトのソナタでもやりますか？反行カノンなんてのもありますね。。チェロも楽器の性質上結構ＣＤとかも持ってますんで、いつか情報交換したいですねえ。。私のチェック用ＣＤはマリナー／アカデミー室内管のロッシーニソナタ全集（４重奏を弦楽アンサンブルに編曲したもの）とコレットのフェニックス（Fg四重奏、チェロ四重奏、チェロアンサンブルの３種類）これがきれいに聞こえれば◎って感じです。

なーおさん
こんにちは！！こんなにも大御所の方に見ていただけて光栄です。なーおさんの3D-ELBOW-R注目していましたよ！太い塩ビ管使っていいなあ。。あの４５度で切ってつなげるのって簡単ですか？私には到底無理です。。私の家には島忠があって、そこではVU100までは買えるのですが、切ってくれないのですよ。。根性のない私はVU100を買うときでも出身地の埼玉に帰って、実家の車でジョイフル本田（茨城）に行って購入、切断、運搬なんて面倒なことやってます。。なーおさん尊敬しちゃいます。。あのでかいスパイラルから低音が朗々となるのは感動ものでしょうね！！VP250の３重管作ってくださいね！！現在、私は５重管作成中です。VP250なら７重管いや、９重管ができるかも！！

モーレアさん
こんばんは！！こんなに反応があるなんてうれしいなあ。。ぜひぜひ作ってください！！なんて、けしかけちゃいけませんね。。でも、簡単ですよ。。ここに、行き着くまでは大変でしたが、できればこんなシンプルでいいのか？って感じです。音は家のミニコンポのスピーカーには買ってますが、実は本物のバックロードというのを聞いたことがなくって、比較できません。。ぜひ、いろいろ試している方の客観的な感想を聞いてみたいです。。それに、モーレアさんのメタリック？レッドと白はおしゃれですからね。。ひとつの目標になっているんですよ。。ところで、塩ビ管とか、インクリーザーとかについてるJISマークや三菱のマークとかって削って平らにしましたか？どうせ、塗装するならそんなところにもこだわりたくなってしまう私なのですが。。。

長野さん
コニです、オフ会で長野さんに紙筒ダンス見て頂けなくて残念！！
羽毛ですがこれがなかなか適当な材料が見つからないのです。
カミサンにナイショで布団から抜き出せそうですが、うっかり穴を空けようものなら大量に飛び出すので、大変なんですよ。何処か手に入るところ無いでしょうかね。
塗装の話題が出ていましたがアクリルPapaのスパイラルの赤と芯の黒の塗装は水性ペイントを使いました。細い筆で細かい所も塗れるので重宝しました。筆も水洗いすれば元通りになり使い勝手悪くないです。

コニさん。こんばんは！！コメントありがとうございます。。
塗装は本当に困っていて塗装（途方）にくれていたところなんです。。
って、親父ギャグ飛ばしてもしょうがないですよね。。
アクリルいいみたいですね。。コニさん、どんどん進化させているし、デザインもよくなって。。うちの子供が見たら喜んで興味津々になりそうです。。yoshii9も原型はアクリル管だったといいますから、ずいぶん素材で変わるのでしょうね。。機会があれば音を聞いてみたいです。。これからもいろいろ教えてくださいね！！

お初、annd 横レスで失礼します。
同じ様な構造の物は私も何組か作りました。
ただし、私の場合は塩ビ管ではなくボイド管でしたが。
このタイプの物は既成のパイプ（径）を使用することから
開口率の調整については自由度が低いのですが
反面、パイプを重ねていくことで外形（高さ）の割には音道長が
確保できるということから、たぶんマエストロさんのも同じでしょうが
低音はモリモリ出てくる形式だと思います。
１８０度の折り返しがあるので共鳴音の対策は面倒ですが
作る価値有りです。
これで小径のスピーカーを鳴らした場合等は感動モノですので
塩ビ管の諸氏には、ぜひお進めしたい格好です。

＞マエストロさん
JISマークや三菱のマークですが、結構盛り上がっていてきれいに削り取るのは大変なので、そのままにしてデザインの一部と思っています。本当は削り取って代わりに「ＭＯＯＲＥＡ 」とか入れられればいいのですが、そんなテクニックありません。

＞七拾八さん
やはり低音もりもりですか。週末にまた塩ビ管を買いに走ってしまいそうです。ところで共鳴音対策はどうされているのでしょう？マエストロさんは、ゴムシートで収まったと言われていましたが。

＞モーレアさん
ボイド管の要所要所に制振用としてレジェトレクスを貼り付け、
一番内側のパイプ内面と折り返し面に使用したＭＤＦには
、２０ミリ厚のウレタンを貼り付けて対処しましたが、
それでも若干の共鳴音は残るようです。（あくまで私のケースです）
やはりボイド管は塩ビ管と比較した場合、強度的には不利なようです。

モーレアさん、七拾八さん
こんばんは！！やはり、三菱マークは削れませんか。。塗装が乗ることを祈りつつ、私もデザインの一部として採用します。

共鳴音対策としては、私は上はゴムの板を使っているのと、75の折り返し部（キャップ）に綿をちょっと敷いています。でも、耳で聞く限り、綿の効果は感じられません。上のゴムはMDFよりはかなり効果がありました。

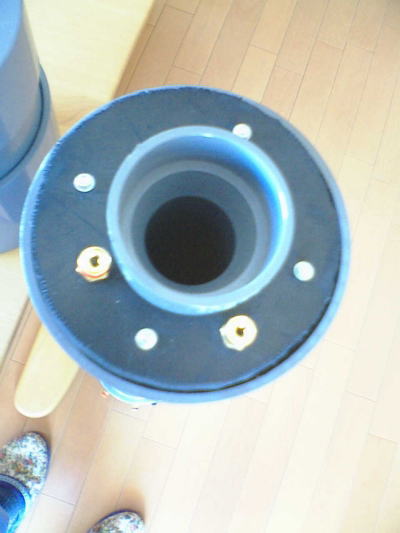

ちなみにユニットも同じ1cm厚のゴム板でバッフルを作ってキャップではさんでいます。これも、MDFより効果的でした。キャップとスピーカーの間はウレタンゴムシートとか、ダイバースーツの生地とかいろいろ試しましたが、ゴムバッフルの場合にはとりあえずやわらかいものであればいいみたいです。なんと、アバウトな。。。

MDFバッフルのときは結構この部分差が出ました。。ベストはVEMというゲルのついたアルミシートがよかったです。これは、以前自分で使っていたスピーカー（箱型）を修理していたときに間に挟まっていたゴムシートが劣化していたので交換する時に見つけたものです。。バッフルの間とかに入れるとユニットの振動はボディーにいかなくなるようです。

＞モーレアさん
またまた新作出来ましたら是非ご投稿下さいませ！

＞七拾八さん
はじめまして。
良かったら七拾八さんのボイド管スピーカーも
是非ご投稿下さいネ！！

＞マエストロさん
大好評ですね！
次回のオフ会の際には是非聴いてみたいです！！

制振にはみなさん苦労されているようですね。身近な素材でいろいろやってみます。みなさん、ありがとうございました。

只今皆様の作品を見させていただいておりましたら・・・！

マエストロさんファゴット、長野さんチェロ＆コントラバスを演奏されるんですか！私はチューバ吹き＆エレクトリックベース弾きです。今は休憩中ですが学生の頃から最近まで活動してました。なんだかへ音楽器アンサンブルとか面白そう（＾＾）

バックロードというと、とかく箱型で大袈裟なイメージがありますが３重パイプとはスマートですね。きっと外観通り引き締まった低音が出ているのではないでしょうか？いつか機会があればお聴かせください。（デコイもバックロードではありますが「色物」ということで・・・）

浜風商店さん。こんばんは！！コメントありがとうございます。。
やっとかめ、名古屋弁です。。私の青春は名古屋でした。。
今でも時々行きます。。浜風商店さんを当時から知っていたら私の青春はもっと充実していたでしょう。。といっても、10年前の話ですが。。って、結構長いこと大学にいましたので。。わたしの入りびたりは怖いカリスマのいるK池レコードと喫茶「s浦」あたりです。大須にはよくジャンク探しに行きましたが、当時はインターネットもなく、口コミと手探りでお店を探す状態で非常に効率が悪かったですが、これがまた楽しいといった感じで。。。今度、名古屋に行ったらお邪魔させてください。。
今後ともよろしくお願いします。。デコイ聞きたかった。。WIND MAKER 1100　ほ、ほしい。。。見た目も芸術だ。。。
