掲載日
初回投稿
2005年09月07日
更新
2005年09月07日
作者
mkt
作品名
無題(ボイド管)
よみがな
大きさ(WxDxH)[cm]
x x
指向性
上面
エンクロージャ
Yoshii9
タイプ
ポート
その他
マルチウェイ
フルレンジ
使用ユニット 口径(cm)
ブランド
型式
ユニット1(メイン)
ユニット2(高域)
ユニット3(低域)
08 (cm)
Fostex
FF85K
なし
なし
自己評価
意匠・デザイン
未選択
音質
未選択
達成感
未選択
塩ビ管サイトページ掲載URL
本館の掲載ページへ

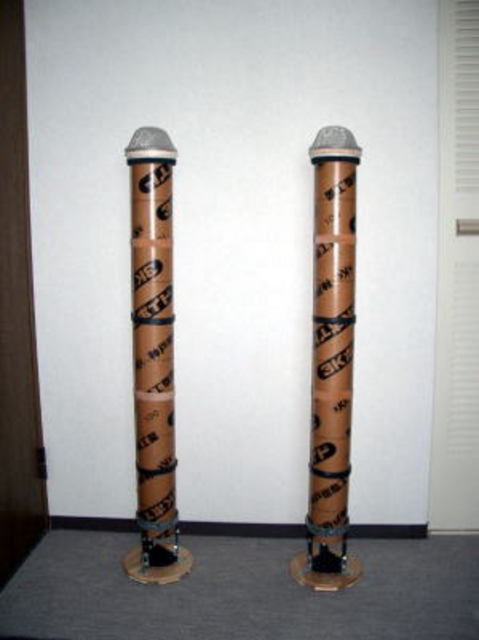

画像1
説明
本館投稿内容

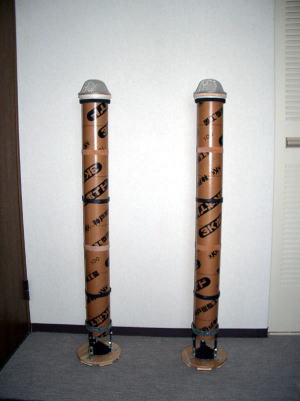

mktさんのボイド管スピーカー
コメント
(読みにくい時は文字のサイズを小にして下さい)
初めましてmktと申します。
スピーカの自作を思いたち、情報を収集するうちに
こちらのホームペー ジにたどり着きました。
こちらのホームページでボイド管なるものが使用出来ることを知り、
制作致しましたので、ご報告させて頂きます。
制作したのは5月の連休中ですが、
その後色々いじって現在の形に落ち着いています。
構造はYoshii9 もどきとなっています。
手持ちのタイムドメインminiと比較しても、
音のクリアさには負けていないと思っていますが、
耳には全く自信はありませんので、
個人的に満足すれば良しとしているレベルです。
使用部材、構造です。
1. ボイド管: 直径100mm x 2m x 1 (2mを購入時に切断してもらって2本に)
2, SPユニット: Fostex FF85K x 2
3. 長ねじ、長ナット:M12x285mm x 8 , 12x60 x8 仮想グランド用
4. バルサ材(工作用60mm幅):スピーカ装着用のバッフル材に使用
(張り合わせて丸く加工)
5. ゴムの木のまな板:100円ショップのまな板x2、スタンドのベースに使用
6. 塩ビ管固定用金具類他:固定金具x2、T字金具x6, 延長用金具x6
その他ボルトナット類 スタンドの足に利用
7. 弾性シーラントバックアップ材:高発砲ポリエチレン性8φx10m 適量使用
SP取り付け制振材に利用
8. クリスマスツリー用の雪:ポリエチレン製の綿です。吸音材に適量使用
9. その他: 三角コーナー用のゴミ袋(ストッキング素材)、
ステンレス製ざる(100円ショップ)x2, 緩衝用テープ、ケーブル、コネクタ類
はじめまして!ようこそいらっしゃいませ!!
Yoshii9タイプは本当に人気がありますね!
管理人は、このタイプについては殆ど素人です。

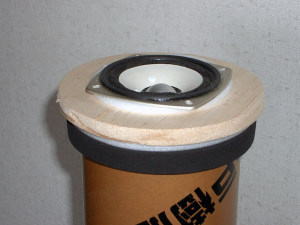

SP取り付け

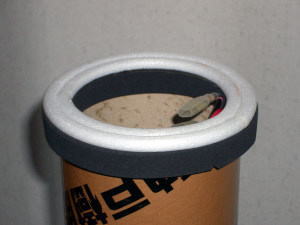

バッフル材とSPとの間にシーラント材を丸めて制振材に使用。
ボイド管上部に緩衝用テープ(黒)を内側(薄)、外側
(厚)に巻き付け、シーラント材を丸めたものを上部に貼付け、
その上にバッフル材を乗せています。
写真の白いものがシーラント材。
Yoshii9タイプのここの部分は
皆さん苦労されるようです。

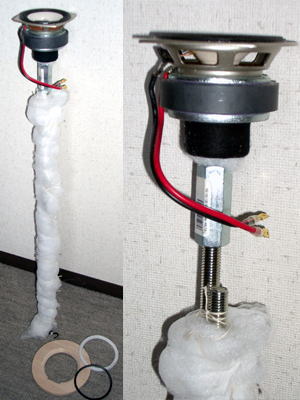

仮想グランド
SPの後部に12mm径ボルトの頭をエポキシ接着剤で固定し、
長ナット、長ねじをねじ込んでいます。
長ねじ、長ナットは2本直結x2で束ねて使用。(計4本/チャンネル)
このねじを吸音材で巻き、形を整えるためにストッキング素材のゴミ袋
で巻いています。
組み立て後、内部を覗くと仮想グランドが垂直ではなく、筒に触れる様
でしたので、金網、針金等で
中心部に位置するように軽く固定しています。
ここも重要なポイントらしいですね。

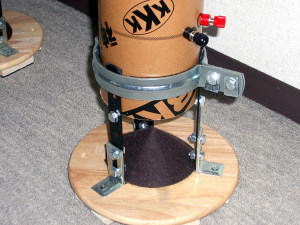

スタンド
マンション住まいのため、階下への音漏れ防止を図って底には吸音材付
きの足を追加していますが、やや不安定です。
ボイド管下部とスタンドの板(まな板)との距離は金具の止
め位置で調節可能としています。
隙間が少ないと低域がこもるようなので、今は距離をとっていま
す。 写真の三角錐は気休めです(根拠なし)。
塗装
最初は塗装することを考えていましたが、素のままでも部屋になじんで
きたのでそのままです。
いずれ制振効果を狙ってウレタン系のクリア塗装を考えています。
音について
音源によっては低域でボンボンと強調された音になりますが、私の聞く
範囲では満足しています。
できればもう少しチューニングしたいと思っています。
現状でも、いかにもSPが鳴っているような雰囲気でないのが気に
入っています
スタンドの部分は皆さん様々で、やはり思案の仕所のようですね。
という具合にYoshii9タイプについては管理人無知なので、
何か分からない事ありましたら
ブログ
に遠慮なくコメント下さい。
その節には皆さん宜しくフォローコメントお願い致します。m(__)m
また新作や改良しましたら、遠慮なくご投稿下さいませ!
投票数:33 平均点:6.06
この記事の1行目に飛ぶ
作成:2005/9/7 0:00:00 自動登録 閲覧数:5063
suisyu
無題(ベンディングモード)
塩ビ管以外パイプSP
コニ
無題(アクリルスピーカー)
コメント一覧
Re:mktさんのボイド管スピーカー、UPしました。
返信する
管理人
投稿日時 2005/9/10 8:31
suisyuさんのサイトに
Yoshii9
タイプを作るコツが載ってますね。
