集まれ塩ビ管スピーカー

EDGEさんの新作塩ビ管スピーカー コメント（読みにくい時は文字のサイズを小にして下さい）

みなさん、こんにちは。
ＥＤＧＥです。しばらくごぶさたしてました。
体調不順のため調整に時間がかかっていましたが、
ようやく新作が完成しました。

ＰＣ用塩ビ管スピーカー「ディード」です。

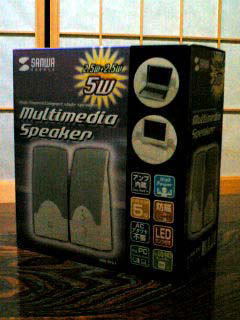

使用ユニットはサンワサプライのアンプ内蔵ＳＰの
ものを使用しています。
（携帯電話更新の際、店からもらったもの。
実は２台更新したので同じものがもう１台ある）

改造前の音は低音の量感はそれなりだが、
中低音にコモリがありました。

今回の設計は「ＰＣデスクに乗るサイズにする」ことを
第一条件としています。
その上で、できるだけ奥行きと容積を稼ぐことを考えたら
このような形となりました。
お久しぶりです！体調はもういいのですか？
お大事にして下さいね！

PC用のスピーカーを塩ビ管でという方も
けっこういらっしゃいますね！

自ら条件をつけて作るのは、意外と難しいですよね。

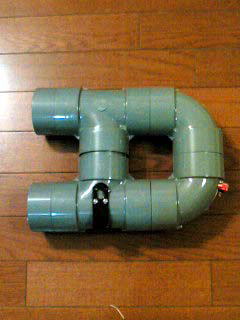

横から見るととんでもない構造であることがわかります。
Ｄ型です。ドーナッツ構造とも言えます。
完成後吸音材を入れない状態での音を試聴しましたが、
固有の共鳴音が発生していました。(-_-;)
吸音材の位置と量を変更してなんとか音が落ち着きました。

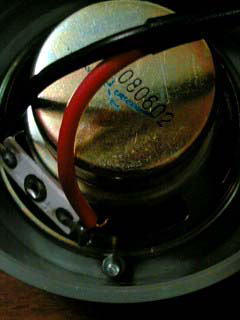

ユニットには取り付け穴がないので、
キャップの後ろからナットの角で固定しています。

当初は密閉型としていましたが、
ハイ上がりの音が改善できないためバスレフとしています。
完成後の音は、以前あった中低音のコモリがなくなり、
バスレフ化によって低域と高域のバランスもとれました。

今後は新作製作と平行して仕上げ方法の検討も
行っていきたいと考えています。
（家内の視線が厳しいので）
D型っていうのも珍しいですね！
密閉にするとハイ上がりでしたか。
やはり小型で低音を稼ぐにはバスレフが良いのでしょうね！

やはり奥様の視線が厳しいですか！？
きれいに仕上げすれば大丈夫でしょうね。
ブランド柄にしちゃうとか！？


それではまたブログにも遠慮なくコメントどうぞ。
新作や改良されましたら、またご投稿下さいませ。
プリンタ用画面
投票数:70 平均点:1.71
この記事の1行目に飛ぶ
作成:2005/7/5 0:00:00 自動登録   閲覧数:1376
前
suisyu
S-1616 		カテゴリートップ
塩ビ管ＳＰ 		次
湯
無題

コメント一覧

4件表示 (全4件) すべてのコメント一覧へ

投稿ツリー

Re:EDGEさんの新作塩ビ管スピーカーUPしました。
返信する
EDGE   投稿日時 2005/7/6 1:44

補足です。

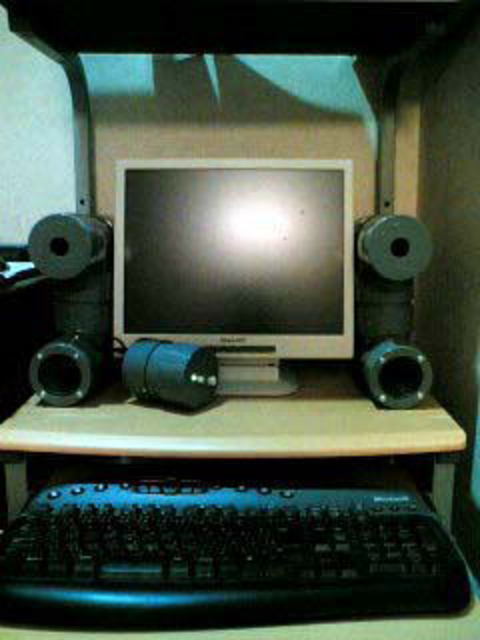

ＳＰの間に置いてある筒状のものは内蔵アンプ基板を再利用したミニアンプ（名称：イエモン）です。
ＳＰを自立させるのに使っているのは鉄製のＬ字アングルです。
たまたま思いつきでやってみたものですが、この大きさならば問題なく立っています。

Re^2:EDGEさんの新作塩ビ管スピーカーUPしました。
返信する
管理人   投稿日時 2005/7/6 7:56

＞EDGEさん
イエモンですか。ナイスなネーミングです！
L字アングルで立たせる事が出来るのですね。

Re^3:EDGEさんの新作塩ビ管スピーカーUPしました。
返信する
EDGE   投稿日時 2005/7/20 23:15

今日、「まるごと手作りスピーカーの本」のユニット追加購入の方法を確認しようと学研のＨＰに行ったらこんなものを見つけてしまいました。
(shop.gakken.co.jp)
偶然とはいえよく似た形になっていたとはビックリでした。
もちろん音質は本家には遠く及びませんが(^_^;)

Re^4:EDGEさんの新作塩ビ管スピーカーUPしました。
返信する
管理人   投稿日時 2005/7/21 9:32

＞EDGEさん
本当ですね！似ています！！
