JunK
Yookan600
よーかんろっぴゃく
11.9 x 29.2 x 14.2
正面

スリット

06 (cm)

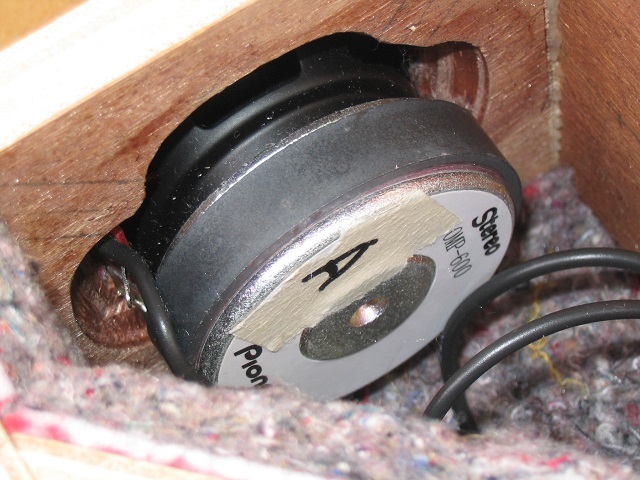

OMP-600

なし

なし

自己評価
☆☆☆
☆☆☆
☆☆☆

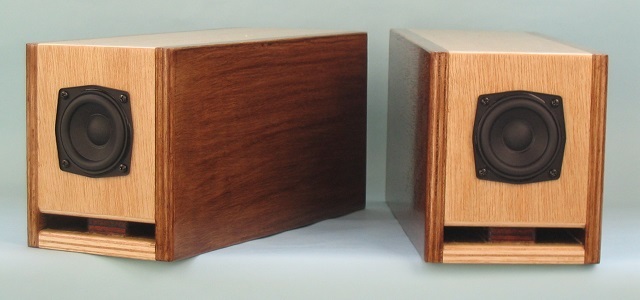

画像1

2017年 Stereo自作スピーカーコンテスト応募作品です

すいません 円筒要素がまるでありません

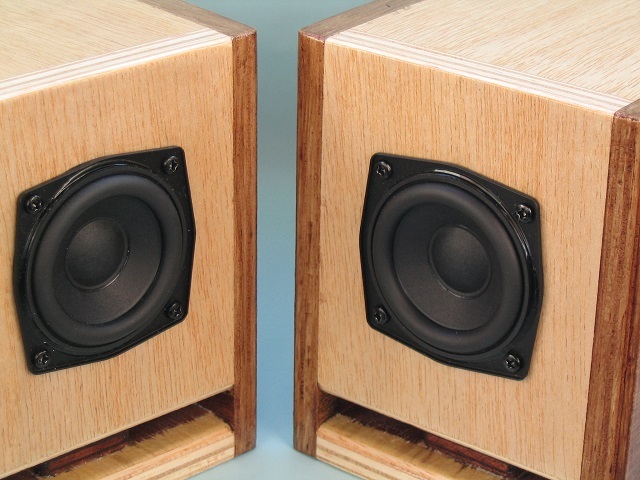

画像2

色がカステラのようになってしまった!?

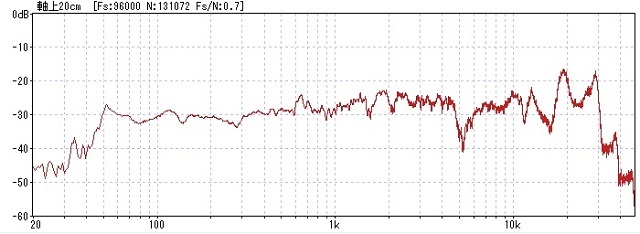

画像3

ユニット軸上20cm

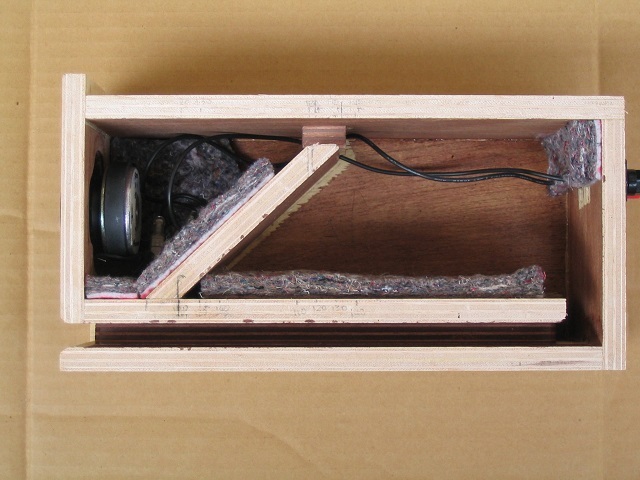

画像4

第1室、第2室のしきりは斜めにしました
スリットダクトは真ん中に板を入れて2分割してます

画像5

空気のとおりがよくなるように45度で面取りしました

画像6

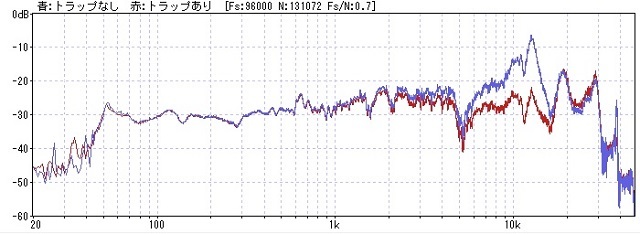

13KHzぐらいに大きなピークがあるのでトラップを入れておさえました

青:直結
赤:トラップあり

自分の耳では13KHzはほとんど聞こえないのですが、20dBぐらい高いのでおさえておいたほうが良いかと

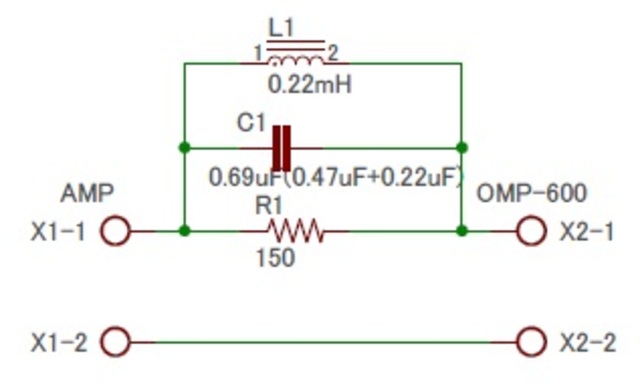

画像7

トラップの回路
並列共振回路です

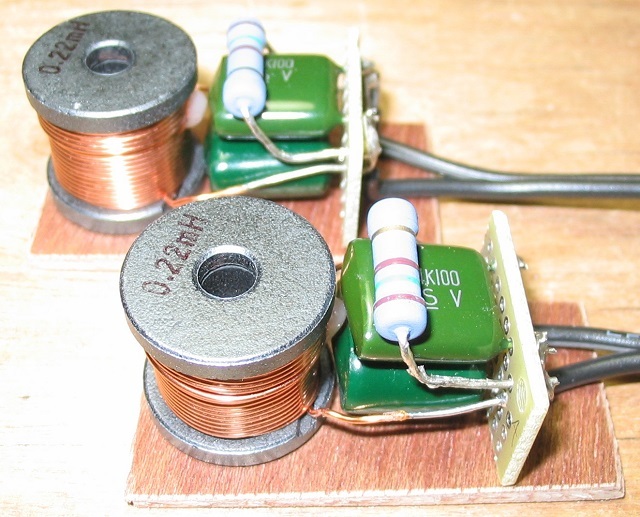

画像8

コンデンサが2個になっているのは手元にあった部品を使ったためで特に意味はありません

画像9

コンテストに応募はしましたが
ただの四角い箱なので・・・

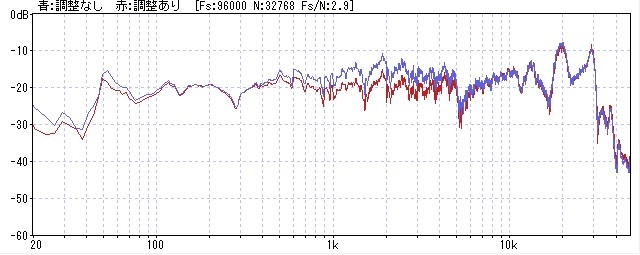

画像10

ハイあがりではなやかな鳴りかたも個性かなと思います
しかし、普段使うにはちょっと疲れるかなと

なのでちょっと調整
トラップと同じ接続で
 L=0.8mH C=2.2uF R=8.2Ω
のものを追加しました
これでだいぶ聞きやすくなります

ユニットのエージングがすすんだのか、ポートの周波数をすこし下げたほうがよさそうな感じになってます
こちらは、1mm厚ぐらいの厚紙をポートにいれて調整
(2017/11/17 追記)

第1室 約0.7L
第2室 約1.5L

第1ダクト 約300Hz
第2ダクト 約 50Hz
