掲載日 初回投稿2010年11月06日
更新2010年11月06日
ゆったり人
お気軽 ダブルバスレフ
10.5cm x 10.5cm x 33cm
上面
05 (cm)

その他

ノンブランド 4Ω 1w

なし

なし

自己評価
☆☆☆
☆☆☆
☆☆☆
外部サイトへ
画像1

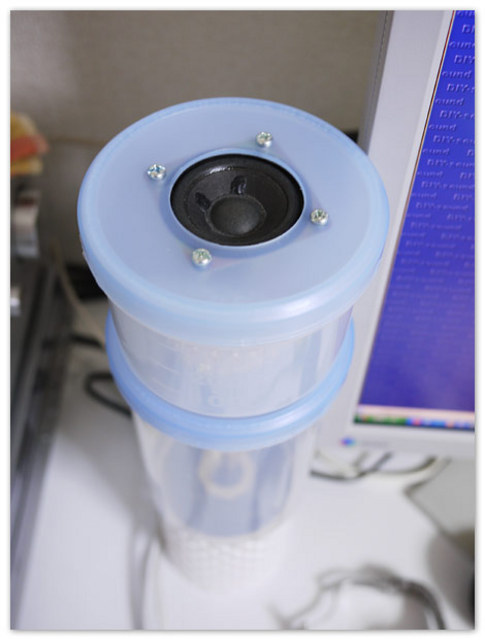

100円ショップの材料を使ったお気軽な自作スピーカーです。

画像2

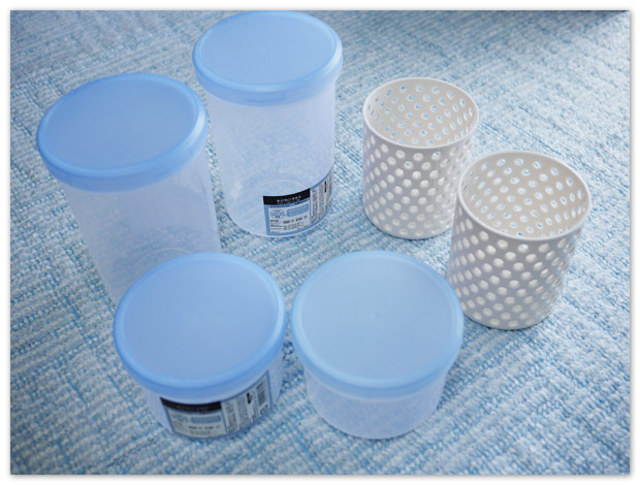

密閉容器の2種類をつかって、ダブルバスレフ構造としています。

画像3

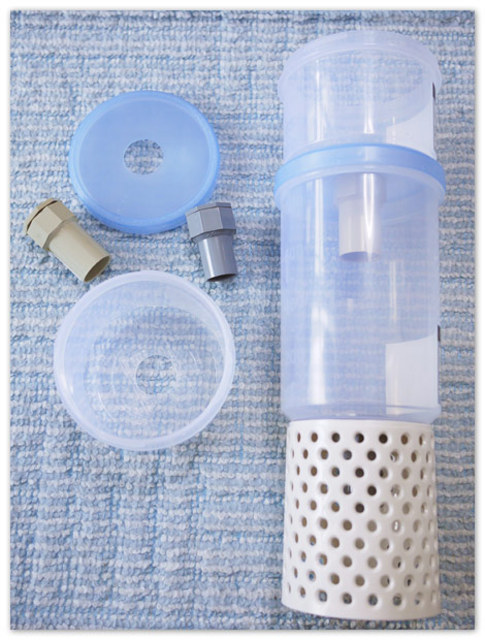

組み立てたイメージです。
一番下はペン立てをつかって、第2空気室からの外だしダクトを内包しました。

画像4

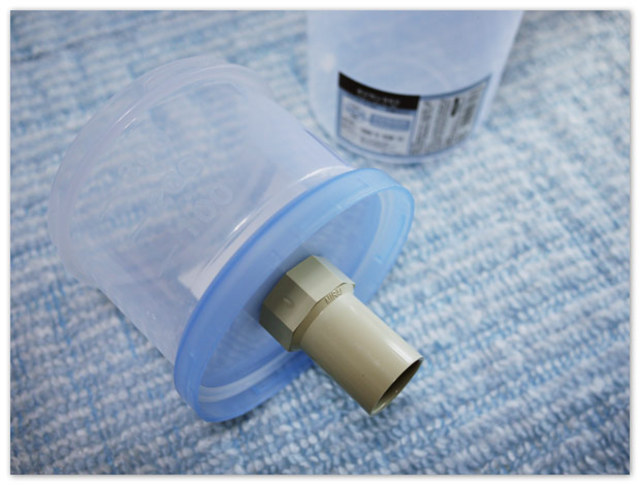

第一空気室、第二空気室、ペン立てスタンドの結合は、電気工事用の配管部材であるVEコネクタを用いています。
このコネクタは対象物にネジで締め込むようになっているので、こういった利用に便利です。

こんなお手軽な自作が大好きなゆったり人です :lol:

以前、100円スピーカーユニットで同じように自作したダブルバスレフがあったのですが、少しサイズアップしてみました。

高域よりの音ではありますが、下は60hzぐらいまで出ております。
けっこうだら下がりの特性になってます :-D
上向きにすることで、このだら下がりが多少カバーされるって状況ですね。

解像感はある音ですよ?、なかなかいいですね^^

ただし、音量を上げると密閉容器の強度不足でしょう、解像感はなくなってしまいます :-o
夜間用にそれなりの音量でのBGM的には使えそうです。

VEコネクタを使っての簡単ダブルバスレフ、組み替え自由という点はメリットですから、密閉容器のサイズを変えたりして音の変化など確認してみようと思ってます。

下記にも紹介してます。ご興味のある方はご覧ください。

https://bit.ly/bsRAGk (www.diy-sound.net)

プリンタ用画面
投票数:40 平均点:4.75
作成:2010/11/6 12:07:21 ゆったり人   更新:2010/11/6 12:12:35 ゆったり人   閲覧数:6089
前
ゆったり人
水差しのまんまスピーカー
カテゴリートップ
パイプ材料以外のスピーカー
次
マイルス-TK
Flower POT

コメント一覧

投稿ツリー


たてちゅう  投稿日時 2010/11/6 13:38

VEコネクタいいですね!

マイルドK  投稿日時 2010/11/6 23:22

ドッキング構造がナイス!!
実験的に面白そうですね。

ゆったり人  投稿日時 2010/11/7 1:35

たてちゅうさん、こんばんは。
VEコネクタは、ダクトの試行錯誤などには有効なツールじゃないかと思います^^

ゆったり人  投稿日時 2010/11/7 1:37

マイルドKさん、こんばんは。
こんなお気軽実験モデルもたまに作りたくなります^^
これは容器変更や入れ替え、トリプルバスレフ化も簡単ですからね(笑)
