Double side Launcher

SINさん、こんにちは。

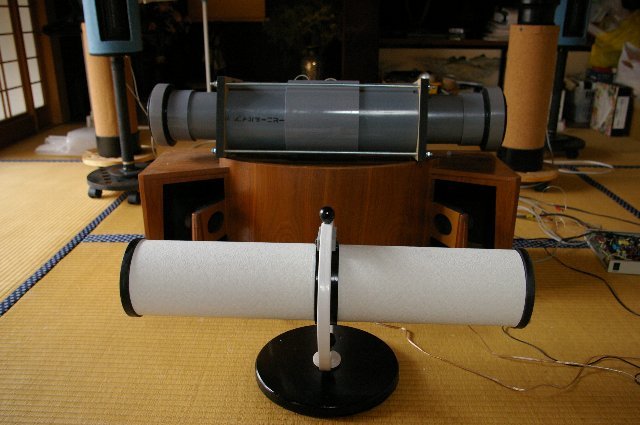

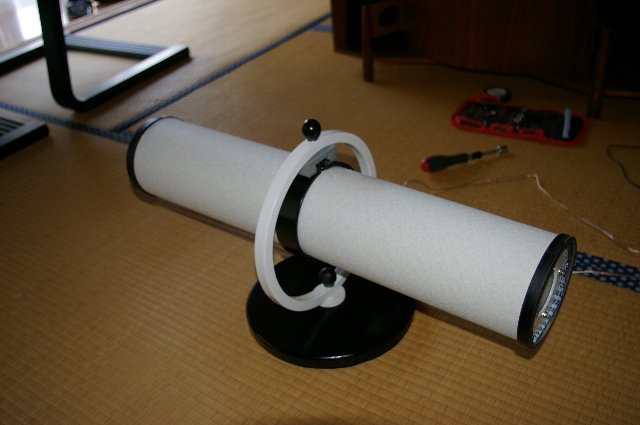

すっきりした意匠で、宙づりで波動スピーカータイプの左右輻射、　それにリングダクトのダブルバスレフ、　一体内部構造はどうなっているのか、　８本の黄色いダイナマイト調の内部ポートの画像を眺めること５分・・　やっとわかりました！

左の第１空気室からは４本のダクトを通って右の第２空気室に。
右の第１空気室からは４本のダクトを通って左の第２空気室に。
そういうクロスなんですね。
そうして、右側のリングダクトからは左の低域が出るんでしょうか？　

いやはや、外見すっきりですが、凝った設計で恐れ入りました。　音も良いようですので、一度聴いてみたいですねー。

では。

なーおさん、

コメントありがとうございます。

「右側のリングダクトからは左の低域が出るんでしょうか？」
御察しの通りです。

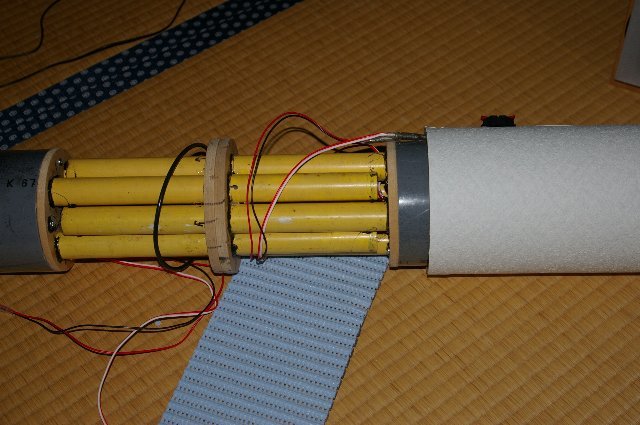

黄色いダクトは、壊れた子供用のブランコのフレームをカットして使いました。

左側の空気室からの4本のダクトは、JSPライクのレイアウトを行い、左右45度ずらして、それを右側の第2空気室に導きます。

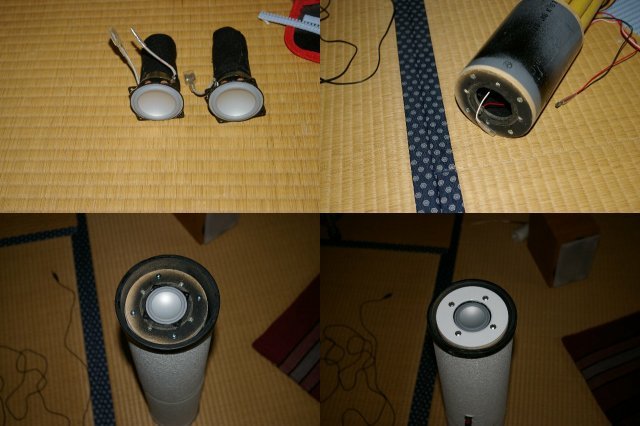

そこから、VU100と125のボイド管の隙間のセンタリング兼ダンプ材との隙間より、左側の低音（右側スピーカーの周りのリングダクトから）が、放射される。
このように音をクロスさせて問題ないか？？とも思いましたが、　結果次第ということで・・・・

そういえば、つい先日の朝のズームインで、波動スピーカーを紹介していた、ということを耳にしました。
最近、売れ始めているということです。

次に、Hiviの1インチが手元にありますので、これで、さらにコンパクトの・・・・・400mm程度にを検討中です。
