掲載日 初回投稿2009年09月18日
更新2009年09月18日
めがね
MM?JS1H
x x
正面

トリプルバスレフ

ホーン

フルレンジ
10 (cm)

ParcAudio

DCU-F121W

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ

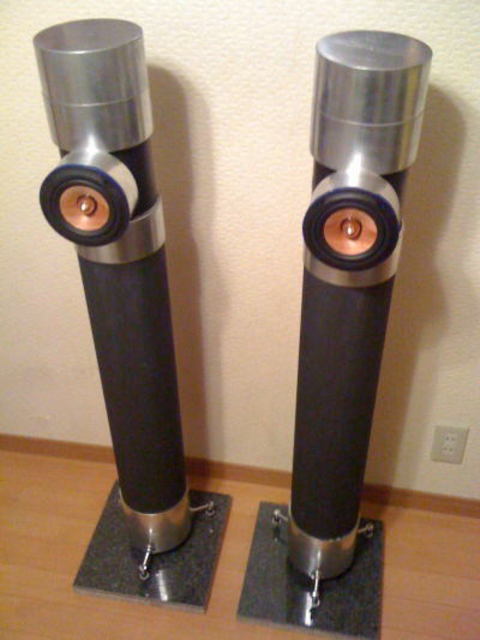

画像1

集まれ塩ビ管スピーカー

めがねさんの「MM?JS1H」 コメント（読みにくい時は文字のサイズを小にして下さい）

ご無沙汰しております。めがねです。

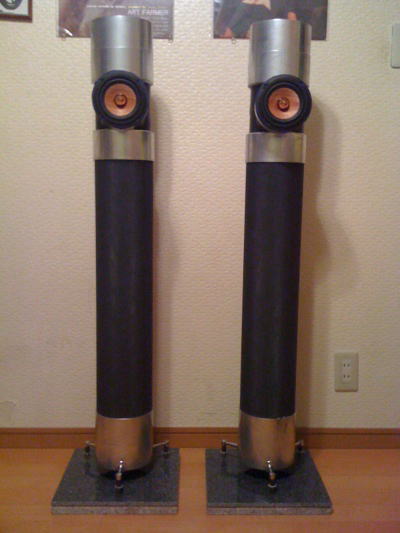

塩ビ管２作目が完成したので投稿致します。
前回の関西オフ会で聞いた地蔵さんの
シンプル１の女性ボーカルの美しさに感動し
女性ジャズボーカルが好きな自分も同じ物を作りたい！
と思いましたが、全く同じ物を作るのもどうかと思い
シンプル１の基本構造を守り、オマージュしつつ
自分なりにアレンジしてみました。

名前を(Megane Made ? Jizou Simple 1 Hommage)
略してMM?JS1Hとしておきます。
こちらこそご無沙汰しております。
地蔵さんのスピーカー作りは参考になりますよね！
使用ユニットは、パークオーディオのDCU-F121W

使用材料は
・VU125
・125-100チーズ
・125ソケット
・125キャップ
・ハイスピードロート
・骨材入りセメント
・100均耐震ゲル
・ソルボセイン（5mm厚）
・鉛シート（0.3mm厚）
・ブチルゴム
・寸切りボルト
・長ナット
・プラ段ボール
と、内部はこんな感じです。
吸音材は使っていません。

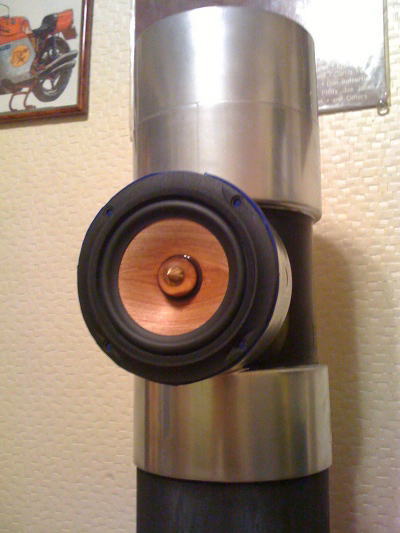

アップで見ても綺麗に作ってありますね。
胴体部分には、地蔵さんの作品では
ウレタン素材のシートが巻かれていましたが、
コレも全く同じものを使わないように考え抜いた末
建築材の遮音シートを3重に巻きました。
塗装の手間も省け、シックな感じに仕上がり、
且つ遮音性と重量付加の一石三鳥です（笑）

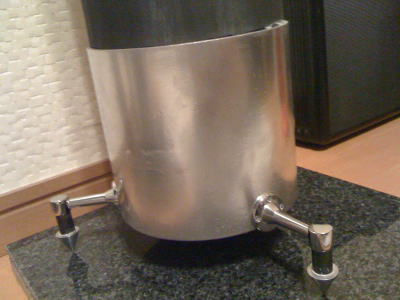

足の部分のデザインにもこだわりました。
全体との統一感を出す為にタオル掛けの部品と
１３φの鉄筋、そしてアルミの円錐ブロックを
ホームセンターで見つけたので
それらを最初はロウ付けしようと思ったのですが、
それぞれの材料があまりにもバラバラな異種材料同士で
難しそうだったので、エポキシ系接着剤でつけて楽しました（汗）

音の方は、さすがウッドコーンと言う所でしょうか。
６畳洋間の部屋では低音が出過ぎな程良く出ています。
ただ、肝心のボーカル帯域に少し物足りなさを感じます。
今度の秋の関西オフで皆様に聞いて頂こうと思います。
めがねさんは遮音シートですか。
遮音性バッチリですね！（笑）
円錐ブロックもカッコイイです。

ボーカルは第1空気室の容量とかで対処できないですかね？
オフ会で皆さんと色々試されるとすぐ解消しそうです。

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいませ。
プリンタ用画面
投票数:43 平均点:4.88
この記事の1行目に飛ぶ
作成:2009/9/18 0:00:00 めがね   閲覧数:2954
前
尼太郎
Alece2 		カテゴリートップ
塩ビ管ＳＰ 		次
マイルドK
BB-1

コメント一覧

Re:めがねさんの「MM-JS1H」をUPしました。
返信する
地蔵  投稿日時 2009/9/18 21:03

これは、なかなかいい雰囲気ですね。
すごく高級感が漂っています。
めがねさんに私の作品を参考にしていただいて光栄です。
ウッドコーンもいい感じです。
関西オフ会で音を聴けるのが楽しみです。
