3月
21 (水)
オフ会の日程が発表され、ちょっと焦り始めた。ツィーターだけでは話にならないので、組み合せるウーファー部分の検討も始めたのだが、取り敢えず中途半端な状態になっているツィーターを仕上げる事にした。 ディフレクションホーン特徴である音道を分割するフィンはMDFの2.5mm厚のMDF板を加工した。 テーパー状に加工するのだが、角が有ると(厚みが有ると)ドライバーから出た音が反射や乱射して干渉するし、薄...

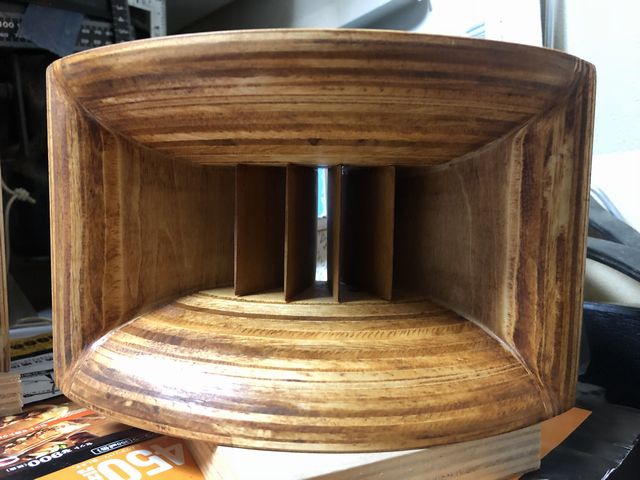

塗装も終わり一応形になった

塗装も終わり一応形になった
コメントあり 2  |  続きを読む | 閲覧(546)
2月
24 (土)
流れで製作編になっているが、どちらかと言うと測定編です。 ホーンが取り付けプレートが出来てユニットを取付けられる様になった。 そこで、ディフラクションホーンの特徴とも言えるフィンを作り始めたが、フィンの効果を確認したいので、フィンを取付けてしまってからでは取り付ける前の状態が分からなくなる。 フィンを付ける前後の特性を取って比較すればフィンの効果が分かる。 …という事で、フィンを付ける前の...

サイドやや後方から

サイドやや前方から
コメントあり 2  |  続きを読む | 閲覧(642)
2月
21 (水)

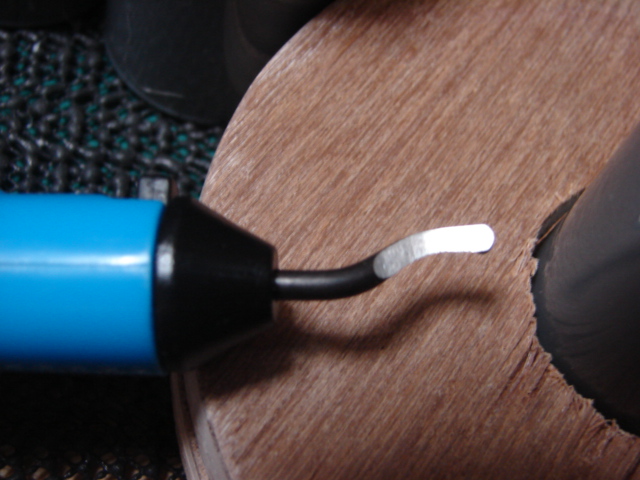

使用したユニット自体はバッフルに取り付ける設計なので、当然ながら、前面にホーンが取付けられるのは全く想定していないが、開口部付近は割合フラット形状なので、それに合わせてホーン取り付け部を加工する。 ホーンのユニットの前面に接する面を平らにする必要があるが、歯径255mmのテーブルソーの威力で45度に傾けた歯で一発でカット出来た。 丸鋸の歯を傾けても出来ない事は無いと思うが、かなり工夫しないと難...

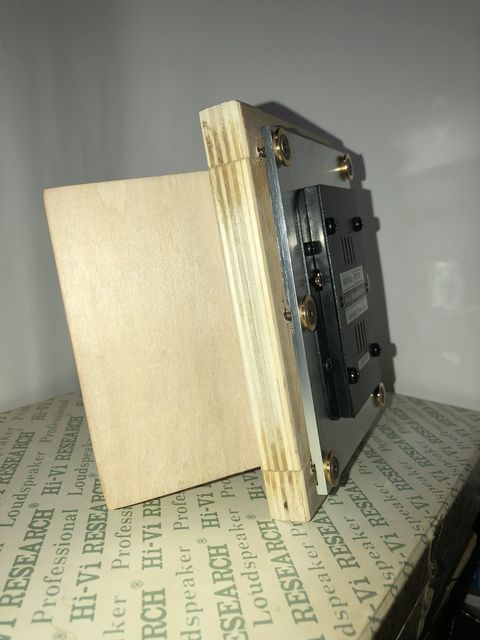

ユニットが取り付けられる様になった
コメントあり 2  |  続きを読む | 閲覧(531)
2月
6 (火)
上下のカーブが二組出来上がったら側板と接着すれば形になるのだが、弧になっているので接着後にクランプを掛ける事が出来ない。 そこで、これ用に最初にカットした際の余り板で治具を作った。 これによりしっかり圧着が可能になった。 しかし、どうあがいても左右兼用にはならないので、結局は右側用と左側用の二つを作る事になった。 側板の片側を接着して乾燥後、90度ずれた、もう片側も接着しようとすると、側...

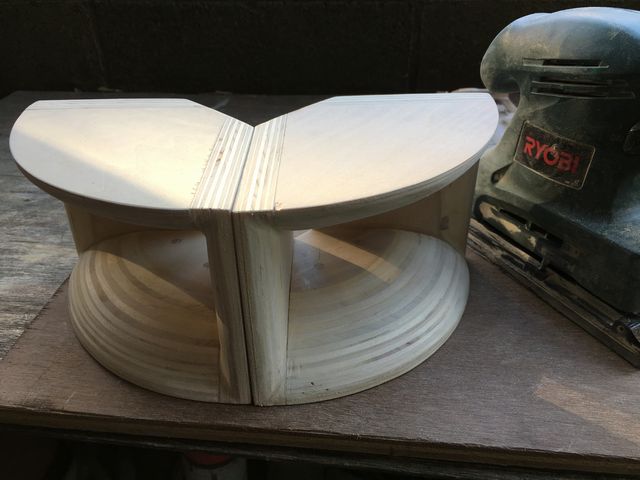

時間を掛けて何とか形になった

塗装前にもう少し細かいサンダーで研磨が必要
コメントあり 3  |  続きを読む | 閲覧(498)
2月
4 (日)
ウッドホーンに適切な材料は有るのだろうが、今回は以前に使ったシナ合板が余っていたのでそれを使った。 理由としては余った板の活用という点は当然あるが、シナ合板は柔らかめで加工がし易いのが一番で、合板の加工は経験の有る人は分かると思うが、積層部分を削るのはかなり大変な作業になる。 少しなら電動サンダーで何とかなるが、ホーンに整形するにはかなりの部分を削る必要が有るので、電動工具を総動員して加工したが...

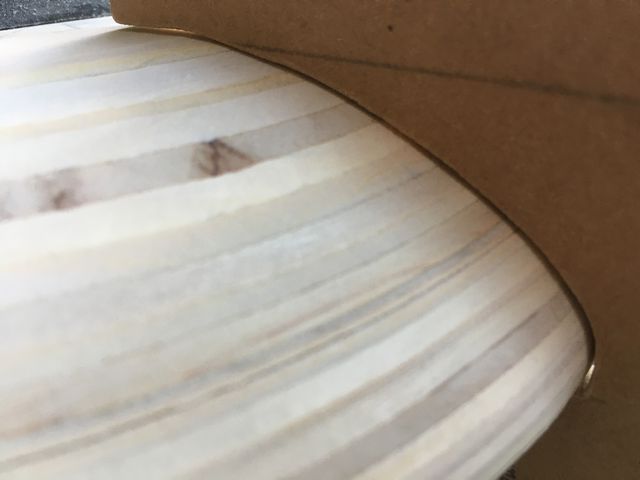

テンプレートとの隙間が全方向でほぼ無くなるようにひたすら削る
コメントあり 2  |  続きを読む | 閲覧(538)
2月
2 (金)
最近はオーディオに関してはちょっと変わった物をという事で昨年の寒くなって来た辺りからウッドホーンを作り始めた。 ウッドホーンというと超マニアの大きなシステムを思い浮かべる人が居るかも知れないが、数100Hzの中音まで再生するホーンは大きく作るのも大変だし、何より組み合せるウーファーも38cmとか46cmとか巨大なユニットでないと能率などのバランスも取れない。 そこで、小型のウーファーやフルレンジ...

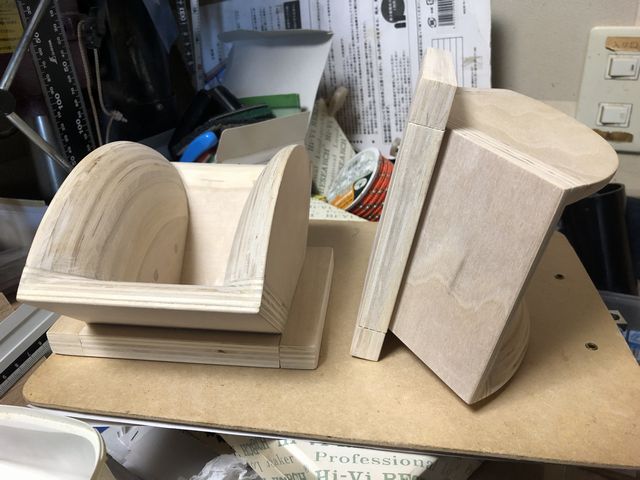

取り敢えず形になった現在の状況。これからユニット取付部...

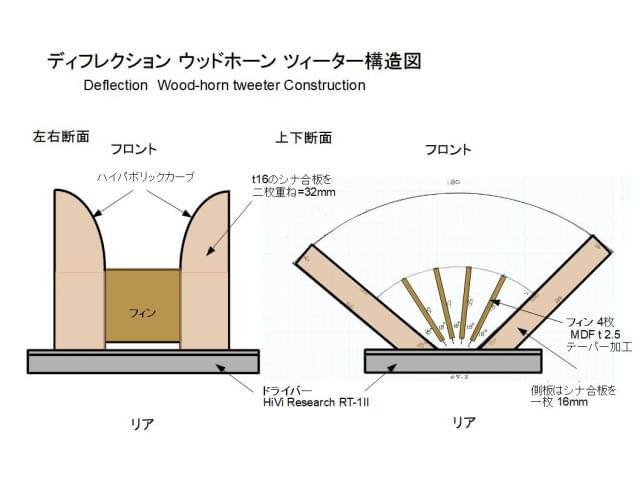

ウッドホーン構造図。...
コメントあり 4  |  続きを読む | 閲覧(537)
