[2018-4]
[投稿日
] [タイトル
] [アクセス数
]
4月
22
(日)
オフ会用スピーカー その10
カテゴリー
筒型以外SP
エージングも丸二日。夜は小さめ、昼はガンガン鳴らしてかなりエージングも進んだと思いますが、気持ち低音が出る様になったかと思う程度の変化で、現行のJSP箱に比較するとローエンドは余り伸びていない様です。 バスレフもそうですが、JSPは経験上、ダクトを長くして共振周波数を低くして行くと、それなりに追従しますが、ある周波数を超えると伸びなくなります。 これは箱の容量やユニットの性能など、色々な要素が影...
ほぼ完成した。
ローエンドもかなり出る様になった。
2
|
続きを読む
| 閲覧(27064)
4月
19
(木)
オフ会用スピーカー その9
カテゴリー
筒型以外SP
いよいよ音出しだが、ユニットを取り付ける前に、買ってあった2mのVU40の塩ビ管をダクト用にカットする。 シミュレーションでは350mmの長さでfd=36Hzになるので、それを基準にカットするが、バッフルには40のソケットを組み込んであるので、その分(約30mm)を差し引く必要が有る。 とは言え、この長さになると数cm程度ではそれ程、共振周波数に変化はないので、2mの長さを6等分して334mmに...
全体ではこんな感じになりました。
反射板がユニットと近いので脚を少し高くした方が良さそう。
6
|
続きを読む
| 閲覧(31060)
4月
18
(水)
オフ会スピーカー その8
カテゴリー
筒型以外SP
箱は組み上がったので、普通ならユニットを取り付けて音出しですが、今回は使用したコンパネの毛羽立ちが多く小さなトゲが刺さるので、手袋なしでは触れません。音出しはじっと我慢で、最初に塗装をします。 事前の試し塗りで水性ニスのけやき(DAISOの100ml)が色が良かったので、これを塗る事にします。 全体を電動サンダーでサンディング後、ギリギリニスの容器に入る幅の25mm幅の筆で塗っていきます。 六面...
ツィーター部が完成した。
塗装は時間も無いので手抜きで2回塗りで留めた。
3
|
続きを読む
| 閲覧(28068)
4月
16
(月)
オフ会スピーカー その7
カテゴリー
筒型以外SP
オフ会まで3週間を切ってしまったので焦り気味ですが、急いで組み立てます。 順番に木工ボンドで接着して行くだけなので簡単な作業ですが、カットの精度がそれほど良くないので小さな修正は必要です。 L字クランプ、F字クランプ、ハタガネを使って組み立て開始。 普通の木工ボンドなのである程度時間は掛かりますが、多少のズレの修正などはし易いです。 多少時間は掛かりますが、根気良く、クランプを総動員して順番に...
ツィータープレート用スペーサーの量産。

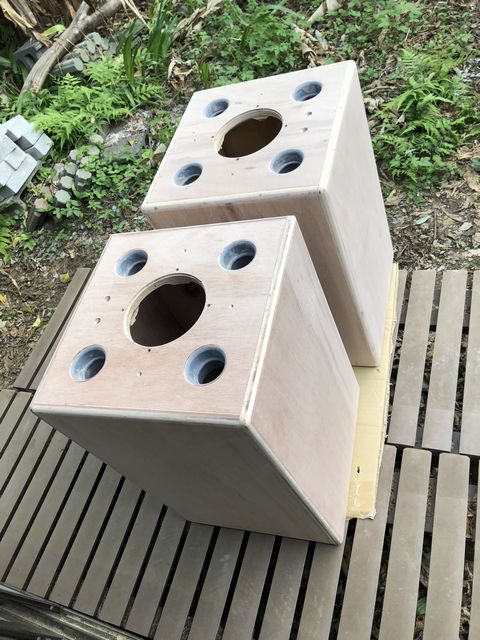

ウーファー用JSP箱がやっと組み上がった。
続きを読む
| 閲覧(17134)
4月
10
(火)
オフ会スピーカー その6
カテゴリー
筒型以外SP
板の補強が出来たので組み立てに入ろうと思ったら問題発生。 板を貼り合わせる際に大なり小なりズレるので、木端がちょっとだけ出る様に組み立てて、後でトリマーの目地払いビットで出っ張った部分を削る様にしているのだが、今回使ったコンパネの厚みが12mmではなく12.5mm程有り、重ねて24mmのつもりでバッフルや裏板を取り付ける部分の補強板を24.5mm空けて接着していた。本来ならば0.5mm程の余裕が...
ネットワークは汎用のユニバーサル基板に組んだ
ウーファーの配線
続きを読む
| 閲覧(17544)
4月
3
(火)
オフ会スピーカー その5 (ネットワーク編)
カテゴリー
筒型以外SP
時間も無いので並行してネットワークの検討を始めている。 ウーファーLW5002PPR-Sの能率(出力音圧レベル:英文ではSensitivity)は87dB/m/w(2.83V )になっている。 それに対してツィーターRT1IIの能率は93dB/m(2.83V) という表記になっている。 そのまま受け取ると6dB差なのだが… 仕様書を良く見ると実際には、入力条件が同じ2.83Vでの能率なので条...
クロスオーバー周波数5kHzの-12dB/oct...
4
|
続きを読む
| 閲覧(24057)
4月
1
(日)
オフ会スピーカー その4
カテゴリー
筒型以外SP
先日、食あたりで腹痛と下痢で2日程殆ど動けない状態だったが、何とか回復して作業を再開した。 箱の組み立てに入る前にやっておかなければならない事を進める。 バッフルのユニット取り付けに関しては木ねじを使う手も有るが、ビスで止める方が何度も取り外ししてもネジ穴が傷まないので爪付きナットを嵌め込んでビスが使えるようにする。 取付ネジ穴は4.6mmなのでM4のビスを使用する。ネジの長さは板厚24mmとダ...

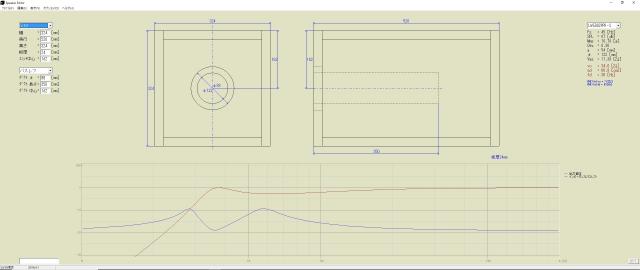

シミュレーション結果
ユニットを取付けた状態
2
|
続きを読む
| 閲覧(17373)
