いまから約2ヶ月前にBHBS 02 88solを作らせていただきました。
今朝kenbeさんのブログを拝見しましたが、ドキッとしたのは僕だけでしょうw
そこはさすがのkenbeさん、よりスケールの大きな設計になっています。詳しくはkenbeさんのブログを参照してください。
このスピーカですが、納得いく音がでていたので最近仕上げをしました。
板はラワン合板の15mmです。
画像1
設計図です。
kenbeさんの過去のブログにあったBHBS103solダブル使いのコピーですね。
画像2
音道の幅は140mm
空気室は約3リットル
空気室に斜めの板を入れてみました。
スロートには15mmの仕切りを1枚入れています。
画像3
ダクト周りに補強らしきものをしてみました。

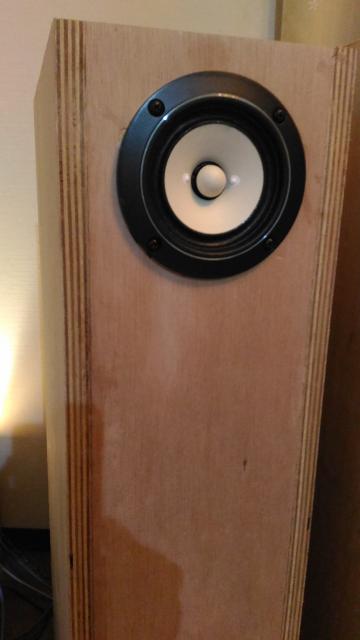

画像4
完成後はラワン合板なのでこんなものです。
音は低音が一部出過ぎていて迫力がありました。
当初は解像度はBHBS103solのほうがあり、これからしばらくの間 88sol vs 103sol の音質対決を行っていました。
