ザンジバル
チムニー1号
ちむにーいちごう
x x
上面

バスレフ

直管

フルレンジ
06 (cm)

その他

PC用スピーカー

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ
画像1

集まれ塩ビ管スピーカー

ザンジバルさんの「チムニー1号改良」 コメント（読みにくい時は文字のサイズを小にして下さい）

第一作目を投稿させていただき、諸先輩方の貴重なアドバイスもいただき

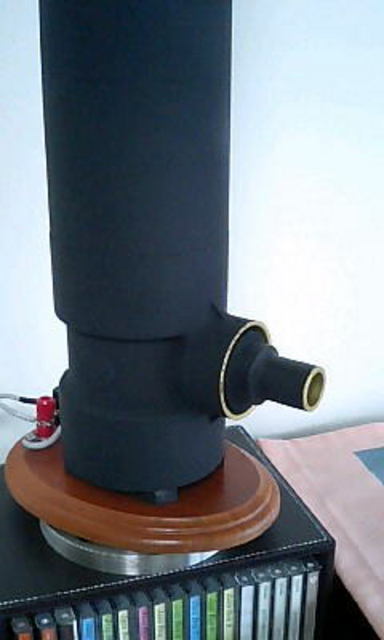

下部の低音口の径を小さくしてみる実験をしてみました。

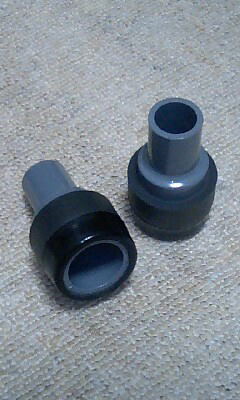

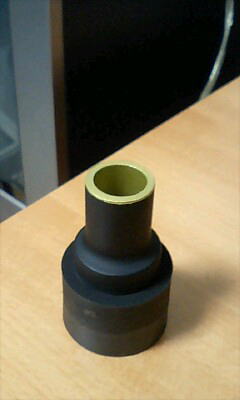

30-20の異径ソケットに30パイ側に防音防振ゴムを巻きつけ、
40口径に差し込むようにしました。
早速改良されたのですね！
あとで改良のしやすいのが、塩ビ管スピーカーの良い所です！！

【結果】

ﾃﾞｰﾀで測っていませんので、あくまでも自分の耳で聴いた感想ですが、
ソケットを取り付ける前より低音が締まって、
ちょっとだけ低音が前に出てきた感じがします。
なんとなくですが、成功でしょうか（笑）
はい！
成功ですッ！（笑）


バスレフポートのチューニングが上手くいったのでしょうネ！
ポートのチューニングは、低音を欲張らない方がバランスよくなるようです。

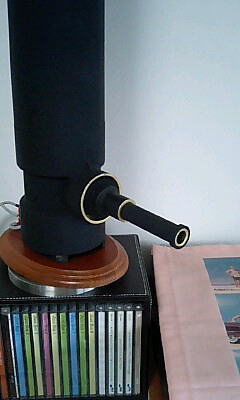

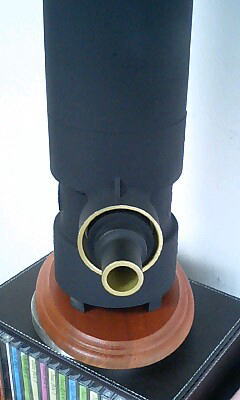

オプションでソケットの先に13の塩ビ管も付けてみました。
自分の耳では変化は特に感じられませんでした・・・・・

でも、曲によって付けたりはずしたりしています。
（サックスを聴きたいときは付けてみたり）
気分的なものですけどね。

ただ、ピストルで狙われてる気がして落ち着かなくなるので、
普段ははずしています。。。。（爆）
確かに狙われてますね?（笑）

あんまり長く伸ばしても、かえって低音の迫力がなくなったりしますので、
色んな長さや大きさのポートを試してみるのも面白いですよ！

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいませ！

集まれ塩ビ管スピーカー

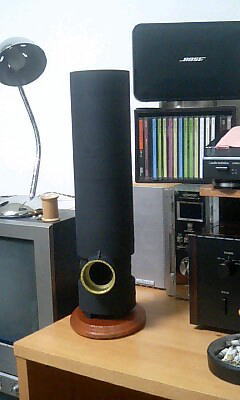

ザンジバルさんの「チムニー1号」 コメント（読みにくい時は文字のサイズを小にして下さい）

はじめまして。
貴殿のホームページをいつも楽しくみさせていただいております。
見ているだけでは物足りず、いろんな方が作成されている塩ビ管スピーカーを
みようみまねで作成してみましたので、投稿させていただきます。
これからも色々参考にさせていただき皆さんに近づくようなスピーカーを
作成していきたいです。　
今後とも宜しくお願いいたします。
はじめまして！ようこそいらっしゃいませ！！

ここのところ初めてご投稿の方が続いて、管理人として嬉しい限りです。
ありがとうございます。m(__)m

なかなか渋い色スピーカーですね！
カッコイイ！！

【スピーカーユニット】

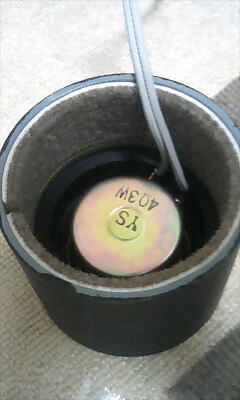

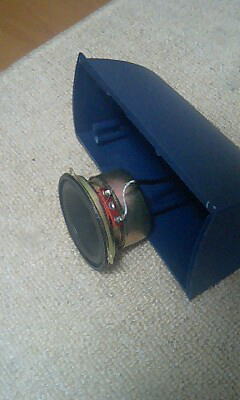

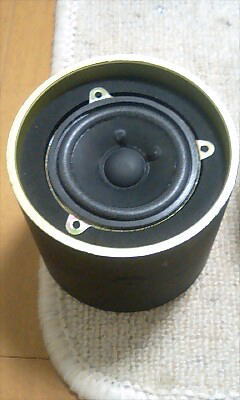

パソコン用の6センチのスピーカーです。
メーカーもわかりません。
４Ω　３W　と裏面に表示してあります。
見た目は音が良さそうですよね！


【製作ポイント】

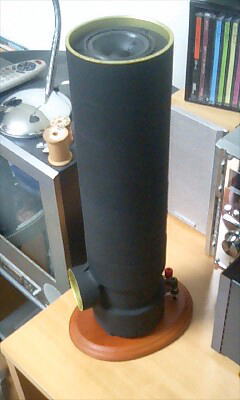

・７５パイの塩ビ管の継ぎ手とチーズ管で作成しました。
・継ぎ手同士は塩ビ管用接着剤で接着

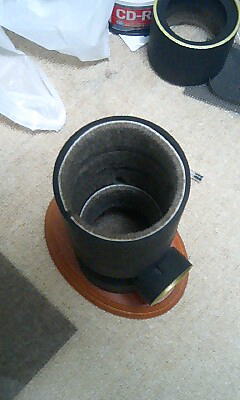

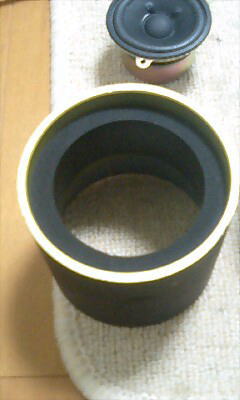

・継ぎ手内部は、みなさんはフェルトなどで加工されておられますが
私は、ホームセンターで売っていた階段用滑り止めカーペットを使用しました。
これは裏側が何度でも貼り直せるシートが付いているので
木工ボンドもいらず非常に楽でした。
継ぎ手を接着したのですか。
凄い！！

接着しないで塩ビ管で繋いでも、意外としっかり繋ぐ事が出来ますよ。

滑り止めカーッペット良さそうですね！
【視聴感想】

作成前はパソコン用スピーカーということでご想像できる音でした。
（なんの低音もなくただキンキン鳴るスピーカーでした。）
作成後すぐには、まだこもったような低音でしたが、
数時間経過すると、はっきりした低音しかも心地よい低音が
下部の穴から出てきました。

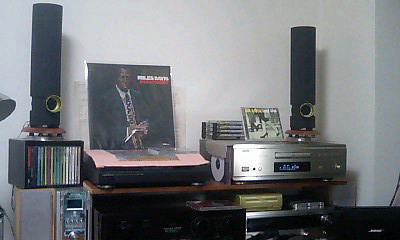

JAZZのサックスがちょうどいい低音で大変満足しております。
今後この１号機を機会に皆さんの作品を参考にしながら
改良していきたいです。
エンクロージャーによって大分音が違いますよね。

また、エージングによっても音が変わってきますし、
管長やポートの開口部を色々変えてみても、音がかなり変化がありますよ。
あとで改造のしやすいのが塩ビ管スピーカーの良い所です。
色々試してみて下さいネ！

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいネ！
これからも宜しくお願い致します。
