斜めカット anchor.png

塩ビ管の汎用継ぎ手を使えば、90度や45度の接合は楽に接合できます。
しかし、その他の角度が必要になった途端に、どうしようか困ってしまいますね。 :roll:

こういう時は、斜めカットを使って接着剤等で接合する方法があります。

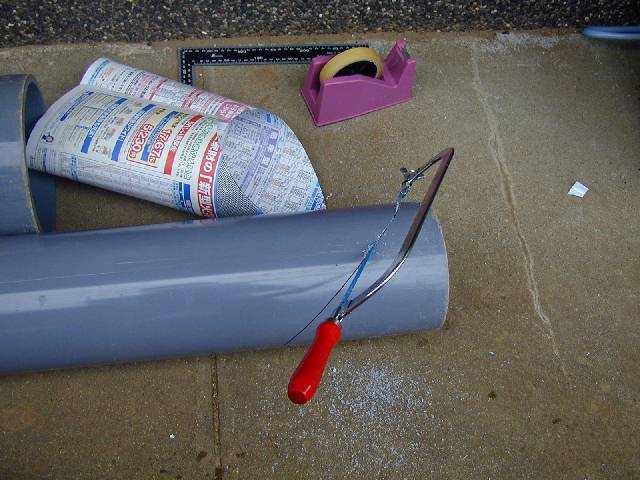

斜め45度カット中の図

テンプレートとなる紙にサインカーブを書いて切って型紙とし、管に巻いてマジックでケガキ線を入れ、それに沿って切っていきます。

直線に近い部分から切り始めると、うまく行きます。 カーブの頂上付近や底のあたりから始めると、角度付けが合わずにズレやすいので要注意。

ここに、85度~35度までの斜めカットに5度づつ変化させた型紙を作ることが可能な、MS-EXCELテンプレートを貼り付けておきます。 印刷後、各グラフの横軸の-90~270度の長さが、実際に使用する管の外周長にあるように、適宜拡大/縮小コピーして使ってください。

file斜めカット2.xls
一部縦横比修正、37.5度追加
file斜めカット.xls
