第16回関西オフ ^[5]

• 日時　2010年 3月21日 (月・祝)
• 場所　奈良県西奈良県民センター^[6]
• 主催者　suisyu
• 参加者　神戸のナカモト、エリック^[7]、モーレア、コニ、Hiro、磨仏、六、suisyu、ayame　計９名
• 報告者　ayame

報告 ^[8]

３月２１日奈良県西奈良県民センターで行われました

出足は雨に降られ大変な機器搬送と成りましたが作品参加者９名、試聴に５名 初作品の六さん・・大型タイプ有り・・力作有りで大変な盛り上がりを見せました。又遠方からは、コニさんが参加され幅広い交流で良いお話もありで楽しませてもらいました。

三箇所に場所を確保しての発表となりました。

^{[9][10][11][12]}

• ページ掲載、遅くなりました。
  新会場は広くて、前回とは違った雰囲気でこれはまた良さそうですね。 -- なーお^[13] 2011-03-26 (土) 14:43:51
• 茅ヶ崎から参加させて頂きました。
  関西オフ会は２回目の参加です。

  新しい会場は奈良県の施設だそうですが、駐車場があり会場も広くとてもよい環境でした。 -- コニ 2011-03-26 (土) 18:36:37
• 今回の会場は広さもあり大型スピーカー^[14]の搬入も問題がなく良い環境で発表会が行われました。 -- ayame 2011-03-26 (土) 19:17:10
• とても楽しく、また得難い体験をさせていただきました。ありがとうございました。 -- 六 2011-03-27 (日) 19:22:45

アルバム ^[15]

モーレアさん ^[16]

• 作品名　モーレア　リングダクトL
• 塩ビ管スーピーカー
• リングダクト^[17]（バスレフ^[18]）
• フルレンジFostexFE-127（12ｃｍ）

  ^[19]

以前作られた作品だそうですがとても聴きやすいバランスの良い作品でした
PCオーディオの持込で参加されました。
ノートパソコンとMUSILAND　Monitou02USの組み合わせで発表されました。

• 居間のテレビ用に作られたと説明が有りました。
  穏やかな音質で音楽を聴くのには向いていますがTV音声はどうなのでしょうか、上面放射でもありその点を聞きそびれました。

  プレイヤーはPCオーディオで聴かれていますので、その方面に弱い小生はいろいろ教えて頂いています。 -- コニ 2011-03-26 (土) 18:44:36
• 普通のテレビを見るときには使っておらず、映画とか音楽番組の時にスイッチを入れています。ユニット^[20]が上面を向いているので、セリフなどはちょっと広がってしまう気がします。 -- モーレア 2011-03-26 (土) 21:14:58
• ＦＥシリーズの明るく伸びやかな音はとても魅力的でした。
  私が初めて買ったスピーカー^[14]がＦＥ103で、６年間使った末に低音不足が我慢できなくて捨てたのですが、モーレアさんの作品は低音不足を感じさせず、また高音も昔のユニット^[20]よりなめらかでした。これを聴かせていただいて、私もいつか再度ＦＥシリーズに挑戦したいと思いました。
  また、驚くほどシンプル^[21]な構造でこれほどの高音質を実現されたことにも敬服しました。 -- 六 2011-03-27 (日) 19:23:49

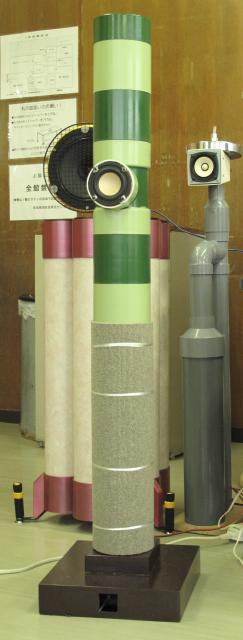

六さん ^[22]

• 作品名　wakaba (作品初参加)
• 塩ビ管スピーカー^[14]
• トリプルバスレフ^[23]
• Hivi　M３Ｎ３　８ｃｍ

  ^[24]

スピーカー^[14]上のヘッドが長い事・・スピーカー^[14]端子が立て取り付け、足元も安定のある四角とユニークな作品でした。
初めての工作と伺いましたが音はバランスもよく、筒なりもせず良い音作りと感じました。

• 会場での音出しが初めてという正真正銘の新作だそうです。

  ご本人も初めて聴く音とのことで不安そうでした。
  初めての作品とは思えない凝った作りで感心しました。
  音は少し硬い印象を受けましたが、今後の鳴らし込みと微調整で相当よくなるように思いました。

  足下がしっかりしていて見た目と実際の安定感を感じさせ、その中にバスレフ^[18]ポートを組み込んだりしてさりげない姿の中にアイデアがいろいろ詰め込まれた作品でした。 -- コニ 2011-03-26 (土) 18:55:43
• これまでに使われていない色ということで若葉色にされたそうですが、たしかに斬新なカラーリングでした。 -- モーレア 2011-03-26 (土) 21:16:09

磨仏さん ^[25]

• 作品名　Yunico83
• 塩ビ管スピーカー^[14]
• バックロードホーン^[26]
• スピーカー^[14]フォーステクス　８ｃｍ

  ^[27]

大型スピーカー^[14]の中に小型のバックロード^[26]スピーカー^[14]とてもこの姿から、これ程の音が出るとは感じられませんでした。
試聴者の方もとても好評で自分も作ってみたいと人気のスピーカー^[14]でした。

• 塩ビ管ならではの造形のスピーカー^[14]。

  最初は構造が判らなかったのですがしばらく眺めている内にバックロード^[26]方式と見当がつきました。

  筒鳴きが気になりましたがそこを押さえれば聴きやすい音になると思いました。

  いままで知る限り塩ビ管でバックロード^[26]方式のものは少ないので今後の発展が楽しみです。 -- コニ 2011-03-26 (土) 19:03:29
• これ、本当にびっくりしました。是非、このモチーフの作品をつくってみたいと考えています。 -- モーレア 2011-03-26 (土) 21:17:28
• 私もびっくりしました。極端に絞ったスロートでも立派に鳴るのは塩ビ管の音響抵抗の低さゆえなのでしょうか。 -- 六 2011-03-27 (日) 19:25:37

suisyuさん ^[28]

^[29]

今回もオフカイを開いて頂きありがとうございました。
作品は花猫でデモ機として置いてありました大型塩ビ管スピーカにベンディングスピーカー^[14]を乗せたものでした。
クラシックを聴くのに最適と感じております。

• よい会場と最初から最後までサポートをいただき本当にありがとうございました。

  この大きなスピーカー^[14]をよくぞあのカワイイ（IQ）車に入れたものと変なところに感心しました。

  見慣れた外観、熟成された音、ベテランの味ですね。
  ベンディングユニット^[20]を手作りしちゃうなんて発想が凄いな、iPadを難なく駆使し、年々若返る感じですね。

  これからもよろしくお願いします。 -- コニ 2011-03-26 (土) 19:11:41
• iPadでマッキントッシュのVUメーターが振れているのが良かったです。もちろん音はいつもの安心出来る音です。 -- モーレア 2011-03-26 (土) 21:20:54
• ベンディングユニット^[20]は自然な音場感が良いですね。異なる方式のユニット^[20]を並列駆動しても不自然さを感じさせないところがベテランの味ですか。コニさんの方式とは正反対で、どちらも成立するのがオーディオの奥深いところと感じました。 -- 六 2011-03-27 (日) 19:29:25

エリック^[7]さん　 ^[30]

• 作品名　Eric-SUPREME
• 塩ビ管スピーカー^[14]
  • VPφ250X1000ｍｍ　（45ℓ）
• バスレフ^[18]共鳴管^[31]
• 2Wey
  • ウーファー　Usher　7インチ　8945Ｐ
  • ツイーター　Morei　11/8インチ　NDT-22
    ^[32]

とても厚みのある音で低域も良く出ますツイーターとのバランスも良く音楽を楽しむことが出来ました・・作品は以前発表したものだそうです。
PCオーディオも持参いただきました。充実して新DACと共に良い音が楽しめました。

• 電気が絡むと何でも自作してしまううらやましい方です。
  パソコン、アンプ、その他原材料費だけで生きていける、しぶとい戦中派です。

  パソコン、アンプ、DAC辺りに較べるとスピーカー^[14]の仕上げはお世辞にも綺麗とはいえません（コメンナサイ）

  でも音は良かった、余裕が有ります。
  ・ユニット^[20]（ウーハー、ツイター共）の素性がが良く、活かせている。
  ・エンクロージャ^[33]ーに十分な容量が確保できている。

  音に関しては出色でした、デザインと仕上げに一工夫ほしい。 -- コニ 2011-03-26 (土) 20:31:04
• やはりエンクロージャ^[33]が大きいのはいいですね。低音に余裕があります。イコライザを触る必要はないと思います。
  このタイプもつくってみたいのですが、もう置く場所がありません。 -- モーレア 2011-03-26 (土) 21:19:17
• この作品の音はスケールが大きく且つけれん味の無い音で、欠点と言えるところが見当たりません。
  前回聴かせていただいたＪＳＰ方式の作品とはユニット^[20]も箱も全然違うのに、音の傾向は良く似ていたのが不思議でした。 -- 六 2011-03-27 (日) 19:32:35

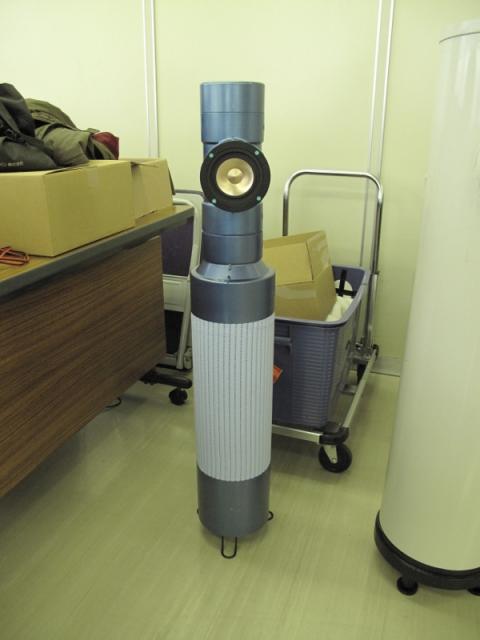

hiroさん ^[34]

• 作品名　TG-3改　(前回オフ会と同じ改良版)
• 塩ビ管スピーカー^[14]
• ダブルバスレフ^[35]
• フルレンジ^[36]　マークオーディオ　HR-70　（１０）
  ^[37]

改良部分　筺体、ユニット^[20]は同じですが、バスレフ^[18]構造を変更しています。制振に鉛シートを使用（部分的）SP～ターミナル間のケーブル制振を行っています。低域もとても力強く共振音も無く改良を感じました。

• このユニット^[20]いいですね。使ってみたいです。

  特に中高音が綺麗だし低音も良くのびていました。
  素直な音は疲れなくていいものです。 -- コニ 2011-03-26 (土) 20:38:37
• 素直なデザインで、音も素直でした。 -- モーレア 2011-03-26 (土) 21:21:52
• トラブル続きで大変だったと思いますが、音は解像度が高くバランスも良かったと思います。 -- 六 2011-03-27 (日) 19:33:59

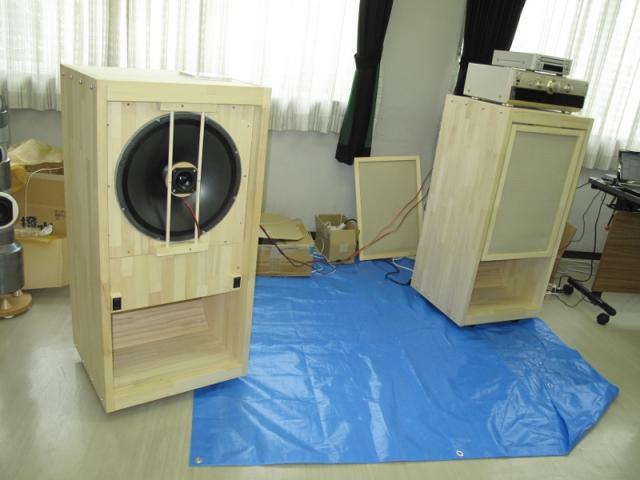

神戸のナカモトさん ^[38]

• 作品名　実証試験装置 (今回最大の大型機)
• 塩ビ管以外　木製　バックロード^[26]前面開放
• 2Wey
  • ウーファーYamahaJA3806（15インチ）
  • ツィーター　ピアレス3インチ
• 製作意図
  • 大型ウーファーによる情報力の証明
  • 分解、再組み立て可能なエンクロジャーによる音質修正
  • 安価に高音質なハイエンドを狙う
    ^[39]
    最大の大型機でしたが、製作意図を反映したとても聴き易い音質でした演歌に良いですがジャズも行ける。

• 無垢の素材で大型のユニット^[20]を容量の大きなボックスに入れるとこれだけ自然な音が聞けますよ、と実証して頂きました。

  素直で何の無理もなく音楽をたんたんとこなしているスピーカー^[14]ですね。

  ばらして搬入、ばらして搬出、とにかくシステマチックでした。

  音よりこの構成力に圧倒されました。
  凄いですねこの人は。 -- コニ 2011-03-26 (土) 20:45:47
• ３８ｃｍのPA用ユニット^[20]を使った超大作。ツイータを同軸で取り付ける工夫に感心しました。このユニット^[20]とホーンを使ってJBLのようなスピーカー^[14]をつくってみたいものです。 -- モーレア 2011-03-26 (土) 21:23:45
• 私が今までに聴いた３８センチ２ウェイでは、５００ヘルツ~１２００ヘルツあたり（場合によってはもっと上まで）の帯域をウーハーが受け持ち、その部分に木目の粗さを感じることが多かったのですが、この作品では不思議とそうした欠点を感じませんでした。
  すこし音をデフォルメするように感じましたが、それなりに説得力のある音を聴かせていただきました。
  しかし、キャビネットの構造についての理論やアンプの使い方などは私の理解を超えており、工作精度の高さとともに、私には逆立ちしても真似ができません。 -- 六 2011-03-27 (日) 19:36:28

コニさん ^[40]

遠方より（神奈川県）お疲れ様でした

• 作品名　H2K-J
• スリム/コンパクト
• 構成　M・T・ｗ　3Wey
  • ウーハーPeerless（830856）3.5インチ（～200Hz）
  • ミッド　AuraSound　NSW2-326-8A　（200～3500Hz）
  • ツイターVifa　D26NC-6706　　（3500Hz）
• ドライブ機材
  • ウーハー用　DAD-M300Pro（フライングモール製）モノラル300ｗ2台
  • ミッド用　上記同じく　　　　　　　　　　100Ｗ2台
  • ツイター用　上記同じく　　　　　　　　　100ｗ2台
    ^[41]

テスト音を流し格スピーカー^[14]の音圧を音圧計で計り其々の音量を調整して試聴に入りました。
非常に完成された音が出てきました・・ジャズ系の喧しい曲でも静かに耳障りがよく楽しむことが出来ました。見習うべく今後のスピーカー^[14]製作に大変参考になりました。

• 自作のコメントは面はゆいですが一言。

  低音の質が気にくわない、
  抜けが悪くすっきりしない。バスレフ^[18]ほどのボンツキは無いですが納得できない低音です。 -- コニ 2011-03-26 (土) 20:51:04
• スピーカー^[14]はコンパクトですが、３wayのマルチアンプ（アンプはなんと６台！）というとんでもない大型機。きれいな音でしたよ。低音が気に食わないというのは、このサイズでは限界かもしれませんね。 -- モーレア 2011-03-26 (土) 21:26:20
• すばらしくクリアーで見通しの良い音。他のスピーカー^[14]とは通常のＴＶ放送とハイビジョンの差ほどの違いがあるように感じました。キャビネットの防振対策や厳選した素材の使いこなし、デジタルチャンデバの効果などに目を見張りました。チャンデバは改造されているのでしょうか？ -- 六 2011-03-27 (日) 19:38:54

Ayameさん ^[42]

• 作品名　さくら^[43]　(5本のホーンを花弁に見立てました。)
• 塩ビ管スピーカー^[14]
• バックロード^[26]タイプ
• フルレンジ^[36]　Dayton　PS200-8　8インチ
  ^[44]

少し甲高い声に不満有り・・良い場面もありますが調整必要です。

• 難しそうなユニット^[20]ですね。
  高音がかなりきつめと感じました。

  この手のじゃじゃ馬を調教するのも腕の見せ所でしょうか。

  Ayameさんがんばってください。 -- コニ 2011-03-26 (土) 20:55:56
• なんともすごい造形のスピーカー^[14]です。このユニット^[20]、たしかに難しいかもしれません。大きさの割に低音が不足している感じがしました。 -- モーレア 2011-03-26 (土) 21:28:55
• すごく良いところも多いのですが、大音量ではときどき音が押さえつけられているように感じるところがありました。φ10ｃｍの部分が長過ぎると言うことは無いのでしょうか？ -- 六 2011-03-27 (日) 19:40:37

六さん(再) ^[45]

前回の地蔵さん作の鳴き合わせ

• 六さんフルレンジ^[36]　HIVI　M3N
• 地蔵さん2Wey　HiviB3Nとツイター？でした。

どちらもボーカルに最適なスピーカー^[14]ですね　好きな音質です。地蔵さんのツイター分高域が延びているかな

^[46]

• 地蔵さんのスピーカー^[14]とよく似た音質で、私の好きなタイプです。女性ボーカルにぴったり。 -- モーレア 2011-03-26 (土) 21:30:58
• ツイターを加えると上品な音になりますね。

  同じメーカーの品番違いのユニット^[20]でしたがアルミ？の振動板の色が微妙に違い興味をそそられました。 -- コニ 2011-03-26 (土) 23:12:57
