画像1

集まれ塩ビ管スピーカー

ムーパパさんの「Ｔ?Ｎ１０１」 コメント（読みにくい時は文字のサイズを小にして下さい）

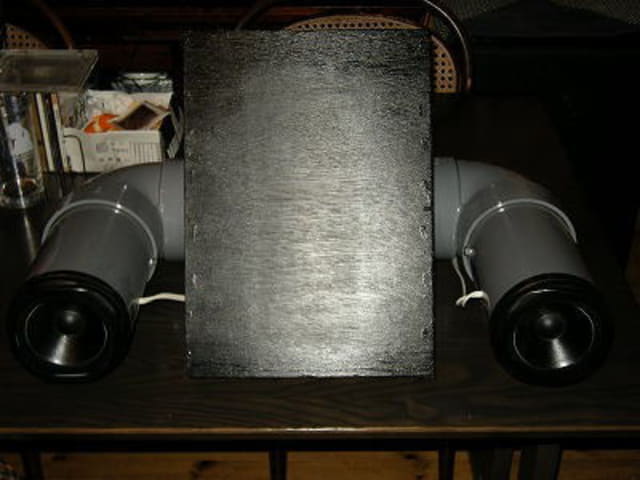

「低音用振動板」を使った塩ビ管スピーカー「Ｔ?Ｎ１０１」です。

以前、友人のＴ氏が塩ビ管スピーカー（ＳＰ）に
「低音用振動板」を使ったものを考案しました。
このＳＰは、ユニット裏の音圧で振動板を駆動するもので
簡単に言うと太鼓を叩くと中の音圧が
反対側の革を振動させるということを利用したものです。

振動板を動かすには、
音圧の噴出し口と振動板の最適な距離が必要で
微調整等それなりの工夫（ノウハウ？）が必要です。

振動板の大きさは２５×３５ｃｍの長方形ですが
ＣＡＲ用１６ｃｍユニットの試作品では
部屋の障子戸が震えるくらいの低音が出ました。
ただやはり、塩ビ管の「管共鳴（※）」が出て音質が変わるので
いろいろと工夫しましたが難しいようでした。
（　※　コンサートの拍手が雨音になる　）
お久しぶりです。
フェスタの自作オーディオ自慢大会以来ですね！

木製のパッシブラジエターって事ですかね？
でも密閉にしていないそうなので違いますね。
面白そうなシステムですが、調整が難しそうです。

ネーミング、ターミネーターっぽくてカッコイイですね！！
そこでツインスピーカーを提案し、
振動板部分を借りてきて試作してみたところ　
管共鳴が消えクリアで厚みのある低音が出るようになりました。

バスレフ等と異なり、低音が直接振動板から出るので
理論的には楽器と同じです。
工夫次第では理想のＳＰに近いものができるかもしれません。

これから振動板の大きさ・素材・形状。
塩ビ管の長さと体積・ＳＰユニット等
いろいろと試して見たいと考えています。
これで片chって事ですよね？
ちゃんと密閉にしてパッシブラジエター方式にしても
良いかもですね。

２スピーカー＋パッシブラジエターの組み合わせで
小型のをちょっと作ってみたくなりました！
でもパッシブラジエターの設計って、
本に載ってましたけど、なんか難しそうですね。(ToT)

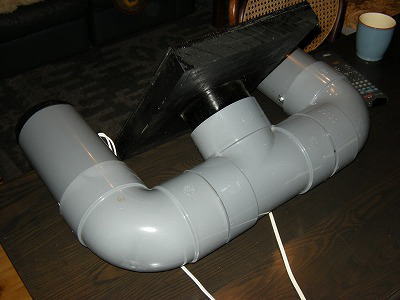

ＳＰユニットは以前作ったパイオニアエッジレス１０ｃｍを使用。
管長等は考えず「取り合えず組んだ」状態です。
（自立型にしたので形も適当です・・・笑　）

振動板にどういう素材が適しているか分からないので
一番薄いベニア板を使用しています。
楽器用の薄い一枚板が良いかと思いますが・・・
高価なので試すのは難しいと思います。

振動板の素材等に詳しい方がおられたら
アドバイスをお願いしたいと思います。
確かに材質でも音は変わるでしょうね。
この振動板の作りはどうなっているのですかね？
よかったら別館に登録して写真などUPしてみて下さいネ！

それでは、また改良や新作製作されましたらご投稿下さい。
ブログや別館にも遠慮なくコメントして下さいネ！
今年も宜しくお願い致します。
友達に伝える
投票数:37 平均点:4.86
この記事の1行目に飛ぶ
作成:2010/1/18 15:00 自動登録   閲覧数:2217
前
モーレア
Y2010 		カテゴリートップ
塩ビ管ＳＰ 		次
神戸のナカモト
市松
db:forum_comment_listposts_flat.html

Re^2:ムーパパさんの「Ｔ-Ｎ１０１」をUPしました。

ムーパパ 投稿日時 2010/1/19 22:52

こんにちは　ゆったり人さん
この振動板（ラジエター）方式がパッシブラジエターということをタテチュウさんから教えていただきました。
振動板の構造は簡単で
振動版の大きさを決めて木製の枠を作る。
ベニア板を両面に貼る。
片面を塩ビ管の外径でくり抜く
塩ビ管をに差込み接着剤かコーキング剤で接着する。

　注意する点として
共振するポイントは枠の厚さで調整します。（３．５ｃｍ前後くらい）
塩ビ管の噴出し口にベニア板を当てると分かります。
ツインスピーカーで管共鳴を消すこと。
ぐらいです。後は各自の知識とオリジナリティで試して見てください。

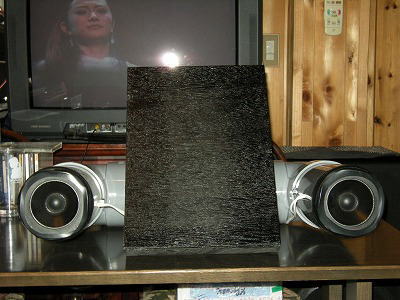

高音不足になったので高音用ＳＰをプラスして聴いています。
