集まれ！塩ビ管スピーカー - 作品集

掲載日

初回投稿

2009年10月12日

更新

2009年10月12日

作者

マイルス-TK

作品名

Tsuhan-Live

よみがな

つうはんらいぶ

大きさ（ＷｘＤｘＨ）[cm]

x x

指向性

正面

エンクロージャ

ダブルバスレフ

ポート

直管

マルチウェイ

2Way

使用ユニット口径（cm）

ブランド

型式

ユニット１（メイン）	ユニット２（高域）	ユニット３（低域）
Fostex FE83E	その他	なし

自己評価

意匠・デザイン

未選択

音質

未選択

達成感

未選択

塩ビ管サイトページ掲載ＵＲＬ

本館の掲載ページへ

画像1

説明

本館投稿内容

マイルス?TKさんの「Tsuhan-Live」	コメント（読みにくい時は文字のサイズを小にして下さい）

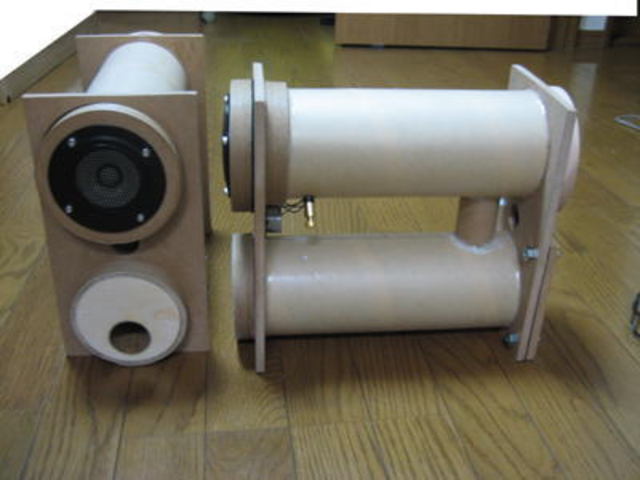

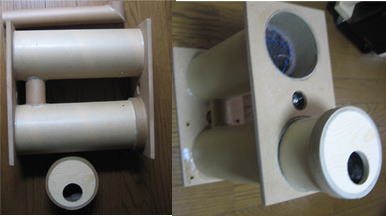

	第３作目が完成しました。今回のコンセプトは、別館でも投稿させていただきましたとおり、通販生活の「紙筒スピーカー」の再現です。因みに元の紙筒スピーカー通販生活版の紹介は以下のサイトを参考にしました。 http://onko.cataloghouse.co.jp/onkostore/auction 手持ちの筒か残っているので、紙管に拘ってみました。材料第1空気室　内径9ｃｍ　長さ　28ｃｍ第2空気室　内径9ｃｍ　長さ　28ｃｍ第１ダクト　内径4ｃｍ　長さ　10ｃｍ第２ダクト　内径4ｃｍ　長さ　22ｃｍ計算上の共振数は第１ダクト：123Hz、第２ダクト：58Hzとなります。ユニット FOSTEX FE83E（8cmフルレンジ）ツィーター：6Ω　会社不明（Panasonic社製の大型ラジカセからの転用）スピーカーターミナルバナナ対応・SPターミナル　SP-121 これらの材料を組み立てます。おお！出来ましたね?紙管スピーカー。本家もびっくりですね（笑）

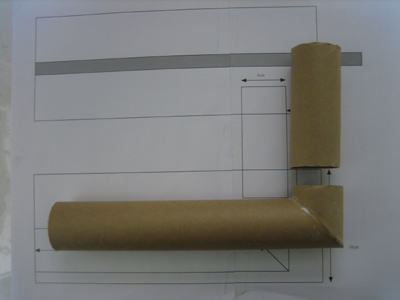

	両方の空気室の材料は、例によって内装屋さんから頂いた紙筒を切り出して使用。ダクトは東急ハンズで４ｃｍの規格の紙筒を購入。それぞれの接着には木工用ボンドをたっぷり使い、はみ出した部分は敢えてふき取らずに気密性を保たさせいます。吸音材は、ニードルフェルトです。知り合いに職人さんがいるとメリット多いですよね！

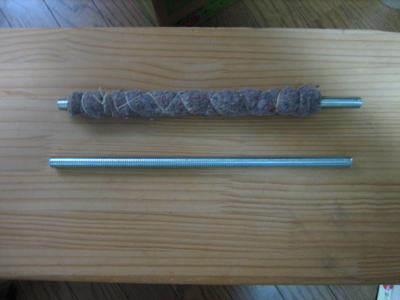

	仮想グラントは３０cm長（M20)の長ナットにニードルフェルトを巻いてタコ糸で縛り上げています。設計上で通販生活版との大きな違いは、第１ダクトの形状です。通販生活版は、ユニットの近くまでダクトを伸ばして長さを稼いでいるようですが、 Tsuhan-Life号は、２つの空気室を繋げるのみとします。これは、仮想グランドを付けるため、ダクトを伸ばすスペースがなかったためです。第1ダクトと２ダクトはとの間隔は約１.5ｃｍとしました。吸音材は、当初はニードルフェルトを両方の空気室に全周に渡りいれましたが、あまりにも低音がならないので、第２空気室の吸音材を剥ぎ取りました。若干の取り残しがありましたが、これ以上剥ぎ取ると本体の筒を削ることになるので適当なところで諦めました。ツィーターは、粗大ゴミで棄てられていたラジカセから取り出したもので、洒落でつけて、ON/OFFが可能なようにスイッチを付けてみました。試聴完成当初は、キンキンするだけで、聴けたものではありませんでした。とくに、ドラムのハイファットの音だけが前面に飛び出してきていました。それでも我慢して、鳴らすこと10数時間経ちますと、結構、良い音に聞こえてきました。それでも、低音は不足感があります。低音不足は、ユニット自体の性能と設計の甘さ、工作技術の未熟さに依存しているかと思いますが、普段使いには十分なものができました。システム全体のエイジング中に「Audio test CD」をネットオークションで購入し、試験してみました。測定機器は持っていないので、ポータブルのCDプレーヤーで再生して、聞き取りできるか否かの試験です。低音に関しては、通常の音量では、80Hzが聞き取れます。ボリュームを最大限に大きくしますと、50Hzまで聞き取れます。（試験としては意味がないですね）ユニット（FOSTEX FE83E）の最低共振周波数（F0値）が140Hzですから、良しとしましょう。高音域は、年齢的に聞こえない周波数がありますので、敢えて試験をしていません。これをオフ会に持ち込みますので、ご指導ご鞭撻のほど、よろしくお願いいたします。低音不足との事ですが、83はバックロードにした方が低音が出るかもしれませんね。でも普段使いには充分との事ですので、よしとしましょう！オフ会で聴けるのが楽しみです！！それでは、また改良や新作製作されましたらご投稿下さいませ。質問などもブログや別館に遠慮なくコメントして下さいね。

友達に伝える

投票数:53 平均点:6.79

この記事の1行目に飛ぶ

作成:2009/10/12 16:00 M-TK 閲覧数:4053

Toshi
Yoshii9TYPEアクリル管

カテゴリートップ

塩ビ管以外パイプＳＰ

Andee
Kaguya

db:forum_comment_listposts_flat.html

投稿ツリー

Re:マイルス-TKさんの「Tsuhan-Live」をUPしました。

サイトURLguest ゆったり人投稿日時 2009/10/15 17:11

こんばんは。
見事な出来栄え、これはインテリアにもいいデザインだなと思います。
も少しエージングが進むと、音もさらに良くなるかもしれませんね。

Re^2:マイルス-TKさんの「Tsuhan-Live」をUPしました。

マイルドK 投稿日時 2009/10/17 1:20

塩ビ管と比べるとソフトな印象の概観。
どんな響きか、興味が沸いてきます。オフ会楽しみです。
