 作品名　櫓（やぐら）

小型で和風の外観にしたくて、日本古来の塗料（柿渋やベンガラ）、和紙、
接着糊（ふのり）、をふんだんに使用し、ネーミングも純日本風に櫓（やぐら）としました。

制作目的（今回のテーマ）
１　大音量に耐えられるコンパクトスピーカー。
２　8センチユニットでオーケストラも聴けるスケールの大きな音場、再生音に挑戦。

目的達成の為のアプローチ手法
１については
・部材の選定
　ユニットが収まる最小の塩ビ管を使用。
・強度の確保　
　塩ビ管内面は一般市販品の３倍の厚さの0.3ミリ厚鉛シートを全面貼り付け、
　外面には和紙（障子紙）をベタ貼りし、「柿渋」に「ベンガラ」を混ぜたものを塗り、
　艶消しニスで固めて有ります。オフ会参加時はこの段階で持ち込みました。
　その上からとても薄い美濃紙を「ふのり」をたっぷり使い貼り付けました。
　完全乾燥後、柿渋を３回塗り重ね美濃紙を強化、更に艶消しニスを３回塗り、
　仕上げてあります。
　塩ビ管の内外を強化し「共振による音の濁り防止と強度アップ」を目指しました。
２の工夫

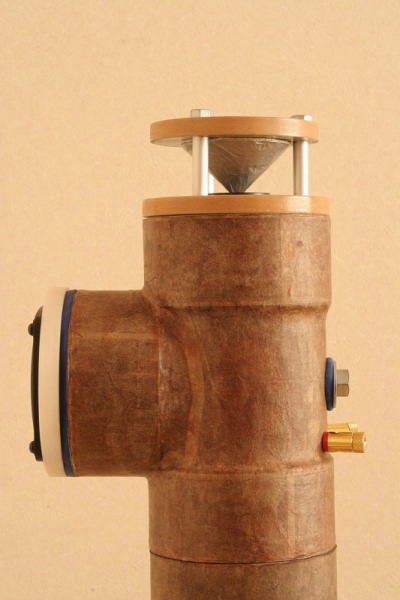

・ フルレンジの音は前面に、超高音と低音はユニットを上下方向に置き拡散板を使い、
　音が効率良く、均等に四方八方に散るように配置しました。

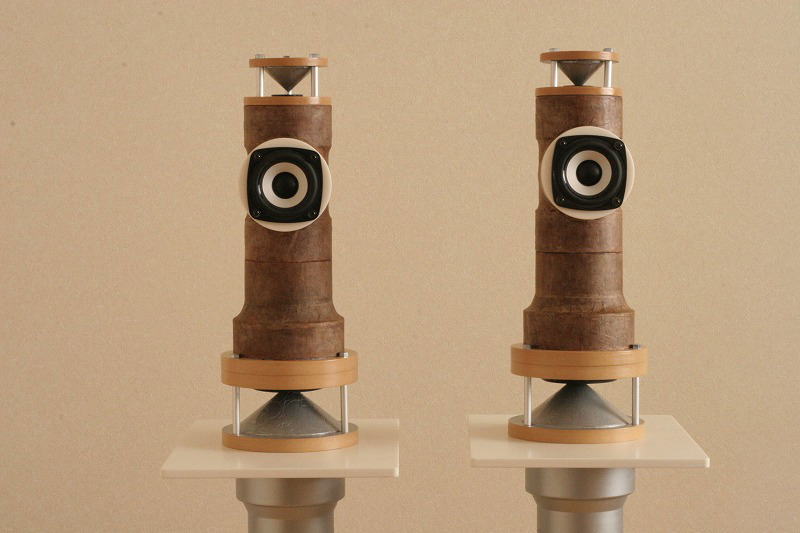

構造　：　75ミリチーズ管＋75×100インクリーザーに上下拡散板
方式　：　８センチユニット2Way＋10センチパッシブラジエーター
ユニット　：フルレンジ　SA/F80AMG 8センチアルミ・マグネシウムコーン
　　　　　　ツイター　　AURA SOUND 3/4" チタンドーム・ツィーター　
　　　　　　ドロンコーンPeerless 830878　3.5インチ パッシブラジエータ
オフ会で大好評のスピーカーの登場です！
さらにカッコ良くなりましたね！！
ユニット（SA/F80AMG）取り付け方法

音の大部分を担当するフルレンジは大好きなSA/F80AMGを使いました。
例によりタイムドメインの考え方に小生なりの工夫を加えています。
10ミリ厚のデュポンコーリアンバッフルにフレームを固定し、
バッフルと塩ビ管は5ミリ厚のゲル（ソルボセインハードタイプ）を挟み振動吸収。
マグネットには0.8キロの鉛を貼り付け、ボルトを介して反対側から締め上げました。

・このフルレンジには空芯コイル（0.33mH）とコンデンサー（2.7μF）を使用し、
　7?8000Hzでクロスする-12dB/oct /のネットワークを組み込んであります。
小さくてもしっかり作ってあって、さすがです！
ツイター（AURA SOUND 3/4" チタンドーム）

・ツイターは音質劣化を嫌いアッテネーターは使いません、
　360度に音を飛ばすことで減衰すると考えました。
・ツイターのハイパスフィルターは空芯コイル（0.18mH）とコンデンサー（1.5μF）、
　7500Hz近辺-12dB/oct
確かに拡散して聴きやすかったですね！

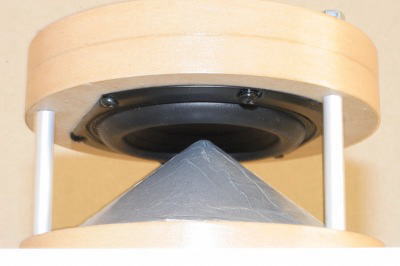

パッシブラジエーター（Peerless 830878　3.5インチ）

・いわゆるドロンコーンです。
　今までに塩ビ管スピーカーに使われた例を見たことが無く、一度使ってみたかった。
　本来10センチウーハーと組んで使うよう設計された製品です。
　従ってSA/F80AMGの8センチフルレンジでは明らかに背圧不足で
　低音は伸びていません。
　その弱点を音場を広げることでカバーしようと拡散板を使用しました。
　効果の程はどうでしょうか？

これは僕もやろうと思っていたところでした。(~_~;)

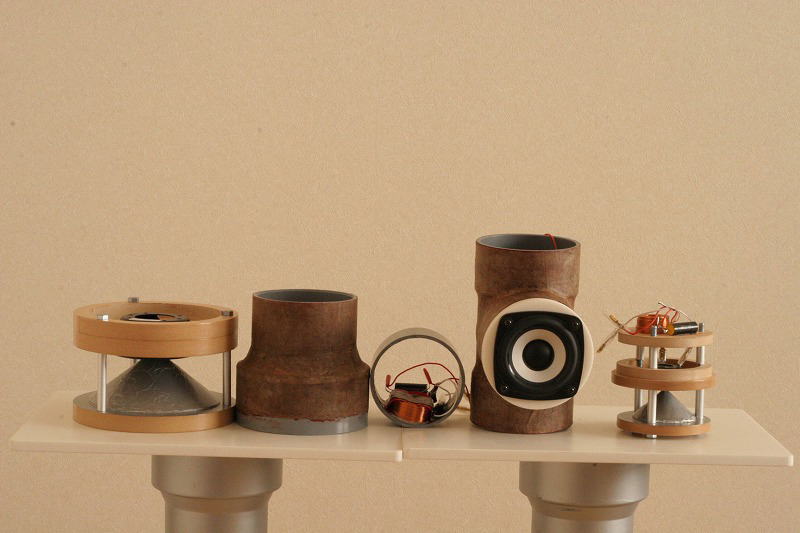

↑クリックすると大きくなります。 		コンポーネント

左から順に積み上げて行くと完成します。
フルレンジのネットワークの取り付け場所に悩みましたが、
繋ぎ用の塩ビパイプの中にしました。
交換可能です。

形は和風で「渋い仕上がり」になりましたが、音は比較的クリアです。
凄くクリアで良い音していましたよ！
和風なのもイケてます！！

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいませ！
友達に伝える
投票数:49 平均点:4.90
この記事の1行目に飛ぶ
作成:2007/11/25 15:00 コニ   更新:2010/10/2 0:52 庶務係   閲覧数:6629
前
TOMO
E-Type 		カテゴリートップ
塩ビ管ＳＰ 		次
Misril
Super-ff
db:forum_comment_listposts_flat.html

Re^21:コニさんの「櫓（やぐら）」をUPしました。

mrt 投稿日時 2007/11/30 10:43

確かに，背圧をかけるためにパッシブラジエターを使う・・、考え方をしてこなかった用に思います。既成のラジエター代わりに何か、お安いもので出来ないか考える今日この頃です。
少しのアルコールがはいるとなぜかコメントしたくなる何でも・・　お安すくのわたしです。

Re^23:コニさんの「櫓（やぐら）」をUPしました。

コニ コニ 投稿日時 2007/12/8 12:24

suisyuさんのコメントは含蓄が豊かなのでなかなか考えさせられます。
すぐにはコメントは返せず今日まで自分なりに考えてみました。

　小生が縁有り、この２年間塩ビ管（パイプ）スピーカーをチョコチョコいじってみて判ってきたことが幾つかありました。
・曖昧な音を嫌うこと
・スピード感有る音に魅力を感じること
・聴くジャンルが多岐にに渡るのでクセのない音が向いていること

　その様な音を出せるスピーカーを作りたいと考えるように成りました。
正しいかどうかは判断できませんが、自分なりの設計方針として
・ユニットの振動は極力筐体に伝えない
・バッフルは絶対鳴かせない
・エンクロージャーの響き（クセ）を徹底的に殺す
・素性の良いユニットを使う
市販スピーカーと全く逆のアプローチに成りました。

　知識が無いので判りませんが、ひょっとするとモニタースピーカー的なアプローチかも知れません。
